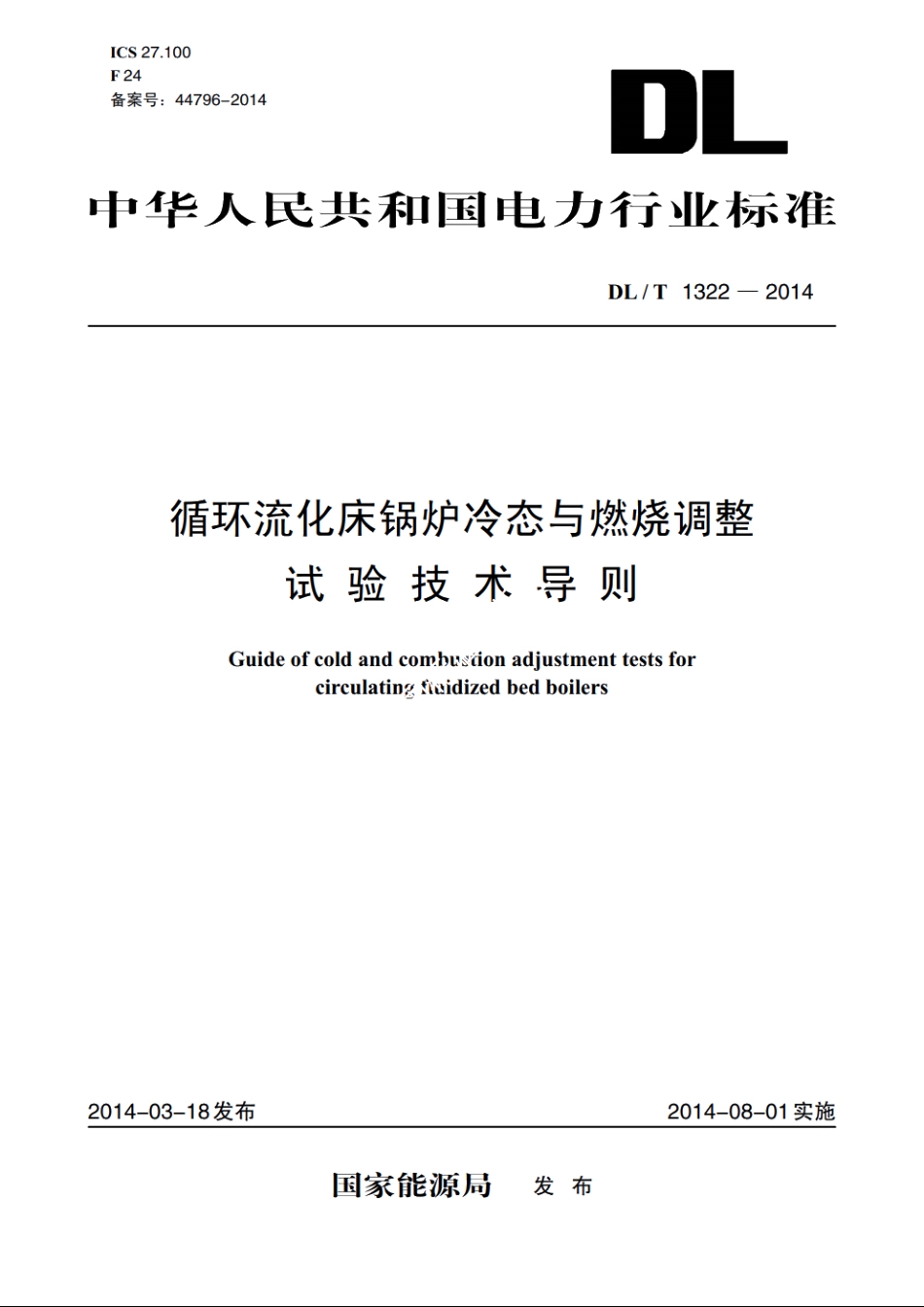

循环流化床锅炉冷态与燃烧调整试验技术导则 DLT 1322-2014.pdf

DL/T1322-2014如果颗粒粒径粗细范围较大，则称为宽筛分：如果颗粒粒径粗细范围较小，则称为窄筛分。对于宽筛分的颗粒群，可由筛分确定固体颗粒的粒度分布，并由此确定颗粒群的平均直径，包括质量平均直径、比表面积平均粒径等。工程应用中还常常用颗粒的中位径（即50%质量比的颗粒通过筛孔的直径，用ds0表示)来衡量宽筛分颗粒群的粗细程度。3.6密相区dense-phase z0ne流化床燃烧室的下部、气固两相流中含有固相颗粒浓度高的区段。密相区内沿高度方向颗粒浓度逐渐降低，但变化不明显。CB锅炉中，一般定义密相区为布风板以上低于二次风喷口高度的区域。3.7稀相区lean-phase zone流化床燃烧室的上部、气固两相流中含有固相颗粒浓度低的区段。稀相区内颗粒浓度比较均匀，沿炉膛高度颗粒浓度变化比较缓慢。CFB锅炉中，一般定义锅炉中部直段500mm以上为稀相区。3.8过渡区transition zone密相区与稀相区之间的区段。3.9床层差压pressure drop of bed materialCFB锅炉炉内物料在流化状态下形成的静压差，直接区映了炉内物料处于堆积状态时的高度情况亦即反映了密相区内的物料总量，也称床压降。一定的四料+量（料层高度）在流化状态下对应一定的床层差压。3.10流化速度fluidized velocity假设流化床内没有物料时空气（或烟气，通过炉膛的名义速度，也称空塔速度或表观速度。流化速度小于气流穿过床层时的实际速文，迫它定量表征了床内流动的强弱，是流化床最重要的特征速度。3.11临界流化速度critical fluidized velocity床层由固定床向流化床转变的特征速度。流化床中，床压随流化速度的增加成正比增加，但是当流化速度增加到一定值时，床压达到最大值，如果继续增大流化速度，则床压几乎不变，此时对应的流化速度即为临界流化速度，也称最小流化速度。3.12布风板阻力air distributor pressure drop布风板上未铺设床料（即空床）时一次风通过布风板的压力降，由风帽进口端的局部阻力、风帽通道的摩擦与局部阻力和风帽出口阻力等组成。4冷态试验4.1试验内容冷态试验应包括下列内容：a)风量标定试验：b)空床布风板阻力试验：c)临界流化风量试验：d)布风均匀性试验：e)循环回路返料特性试验等。
