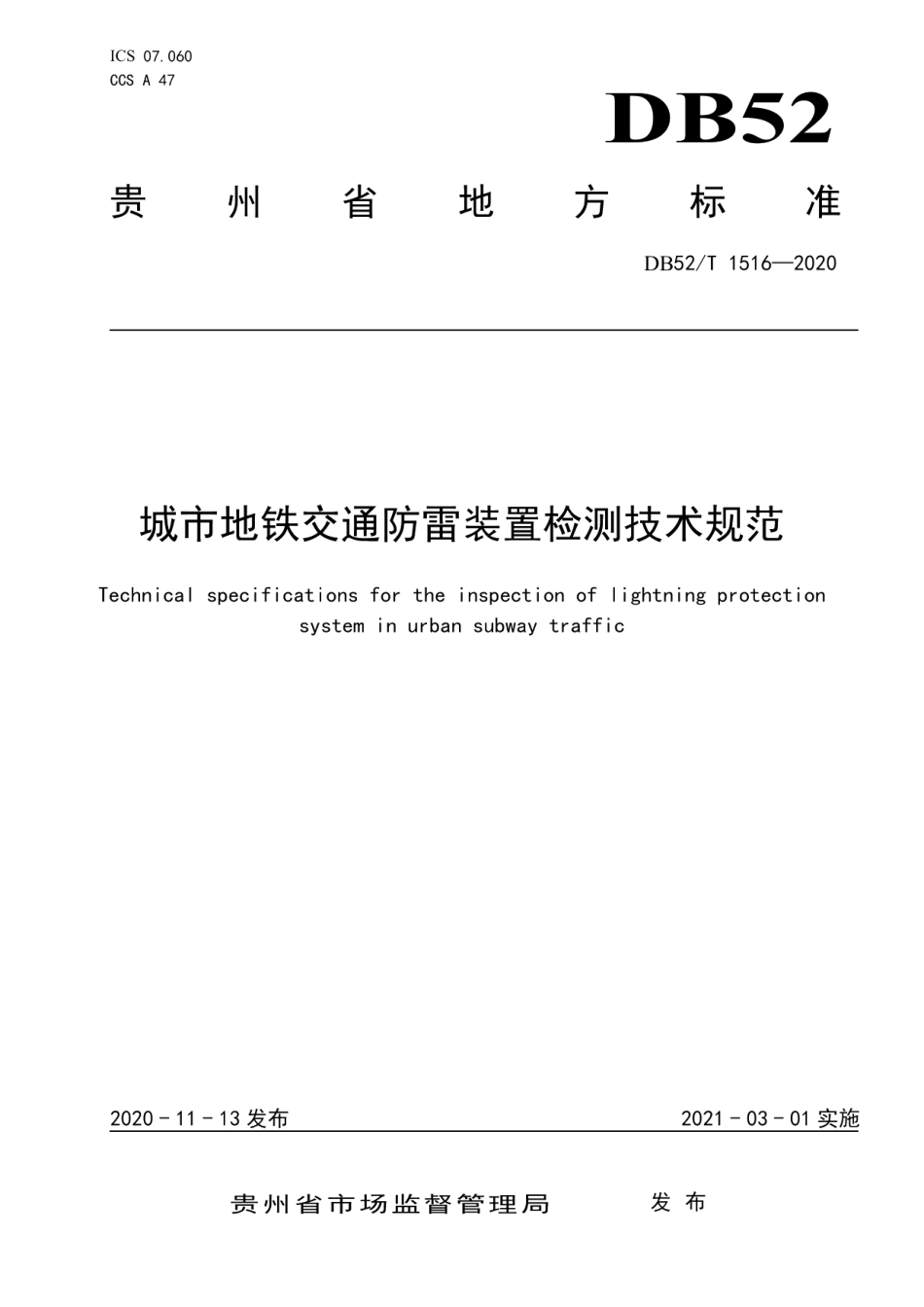

DB52T 1516-2020 城市地铁交通防雷装置检测技术规范.pdf

DB52/T1516-20203.1.3防雷装置检测Iightning protection system check and measure按照防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处理全过程。修改GB/T21431-2015,术语3.233.1.4防雷区lightning protection zone(LPZ)划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天花板作为区界面。GB50057-2010,定义2.0.243.1.5接地电阻ground resistance接地体或自然接地体的对地电阻和接地线电阻的总和。3.1.6过渡电阻transition resistance过渡电阻是一种瞬间状态的电阻。当电器设备发生相间短路或相对地短路时，短路电流从一相流到另一相或从一相流入接地部位的途径中所通过的电阻。3.1.7电涌保护器surge protective device(SPD)用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。GB50057-2010,定义2.0.2913.2缩略语下列缩略语适用于本文件。Up:电压保护水平(voltage protection level)Up/f:有效保护水平(effective protection level)Uw:设备时冲击电压额定值(rated impulse withstand votage of equipment)4一般规定4.1检测流程防雷装置检测流程应按GB/T32938中5.1.1的规定，检测技术报告样式参见本标准附录A。4.2检测类型及检测环节防雷装置检测类型及检测环节见表1。2
