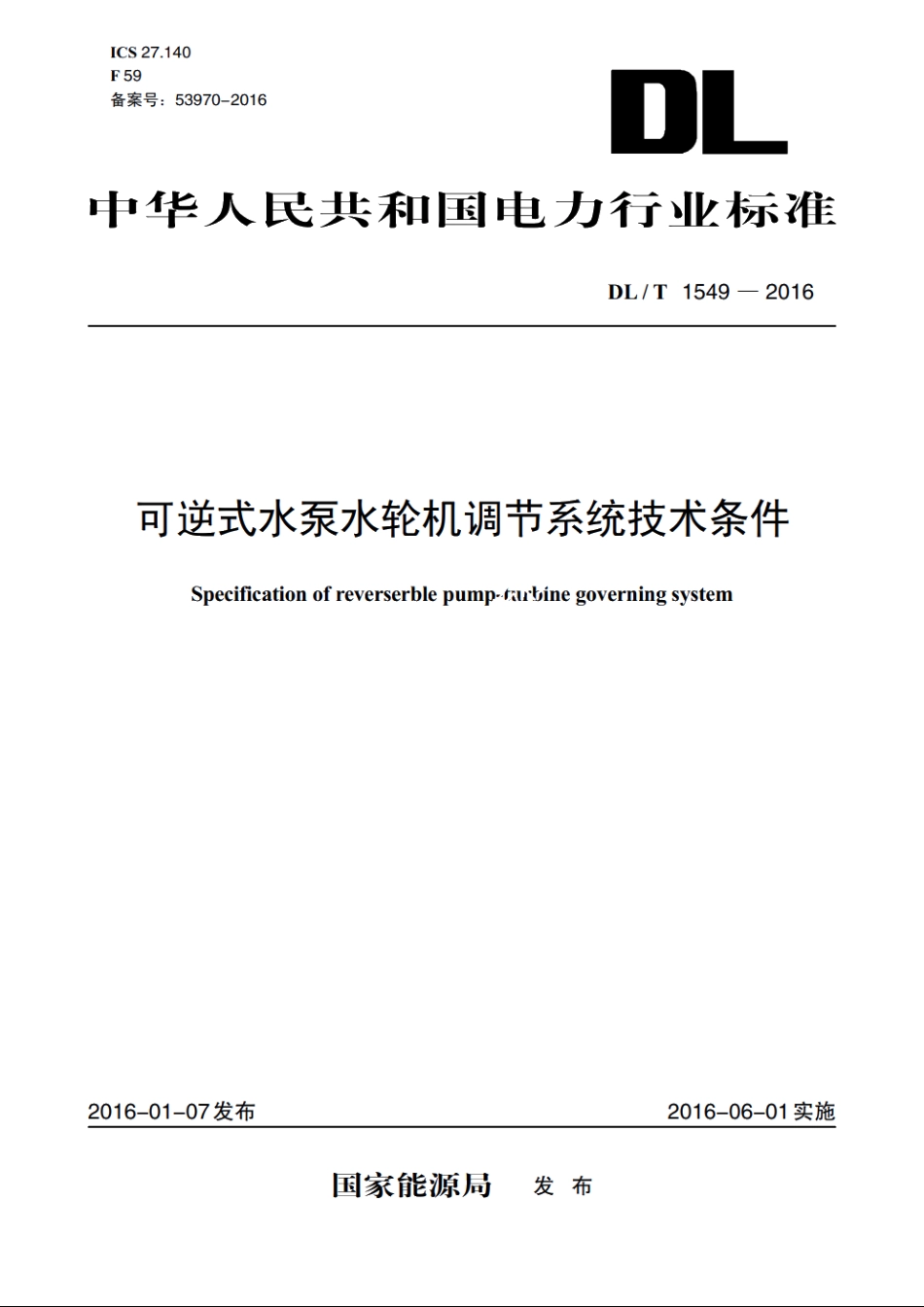

可逆式水泵水轮机调节系统技术条件 DLT 1549-2016.pdf

DL/T1549-20163.5黑起动black start指在厂用电源及外部电网供电消失后，用电厂自备应急电源作为启动电源，用直流系统作为起励电源，机组以发电工况启动，并网发电的运行方式。3.6正常停机normal shutdown正常减负荷将导叶关至空载位置，然后跳闸、灭磁、停机的过程。3.7水力机械事故停机mechanical emergency shutdown机组发生水力机戒事故时，快速减负荷将导叶关至空载位置，然后跳闸、灭磁、停机的过程。3.8电气事故停机electrical emergency shutdown机组发生电气事故时，同时分闸、灭磁、停机的过程。3.9过速保护停机overspeed shutdown机组发生过速事故时，通过主配压阀或事故配压阀实现紧急停机的过程。3.10失电停机de-energize-to-shutdown机组的保护和控制回路电压消失时，相关保护和控制台动关闭导叶的控制方式。3.11水头-开度协调控制head-opening cooperaticn control以水泵工况运行时，调速系统应能根据转化耐后压差扬程或水泵导叶开度优化功能程序调节导叶开度，使机组以相应扬程的最高效率运行。3.12水泵工况最优导叶开度optimum opening in pump mode水泵在对应扬程下以最高效率运行的导叶开度。4工作条件41对于大型调节系统，导叶实际最大开度应与接力器最大行程相对应：对于中、小型和特小型调节系统，导叶实际最大开度至少应对应于接力器最大行程的80%以上。42水泵水轮机应能在水轮机方向手动各种工况下稳定运行。在手动空载运行时，机组转速摆动相对值应不超过0.25%。4.3作为被控系统的水泵水轮机组及其引水系统参数应满足下列要求：a)无调压室时，水泵水轮机过水系统的水流惯性时间常数T,应小于4.0s,机组惯性时间常数T大于4.0s:水流惯性时间常数T与水击波相长时间常数之比大于1.0。同时，水流惯性时间常数Tw与机组惯性时间常数T,之比小于0.4。b)有调压室时，其稳定面积设计安全系数应大于1.15。4.4储存地点的海拔高度不超过5000m,工作地点的海拔高度不超过2000m。4.5温度和湿度范围。a)温度范围：045：b)相对湿度不大于95%.4.6用油质量应满足GBT9652.1的规定。2
