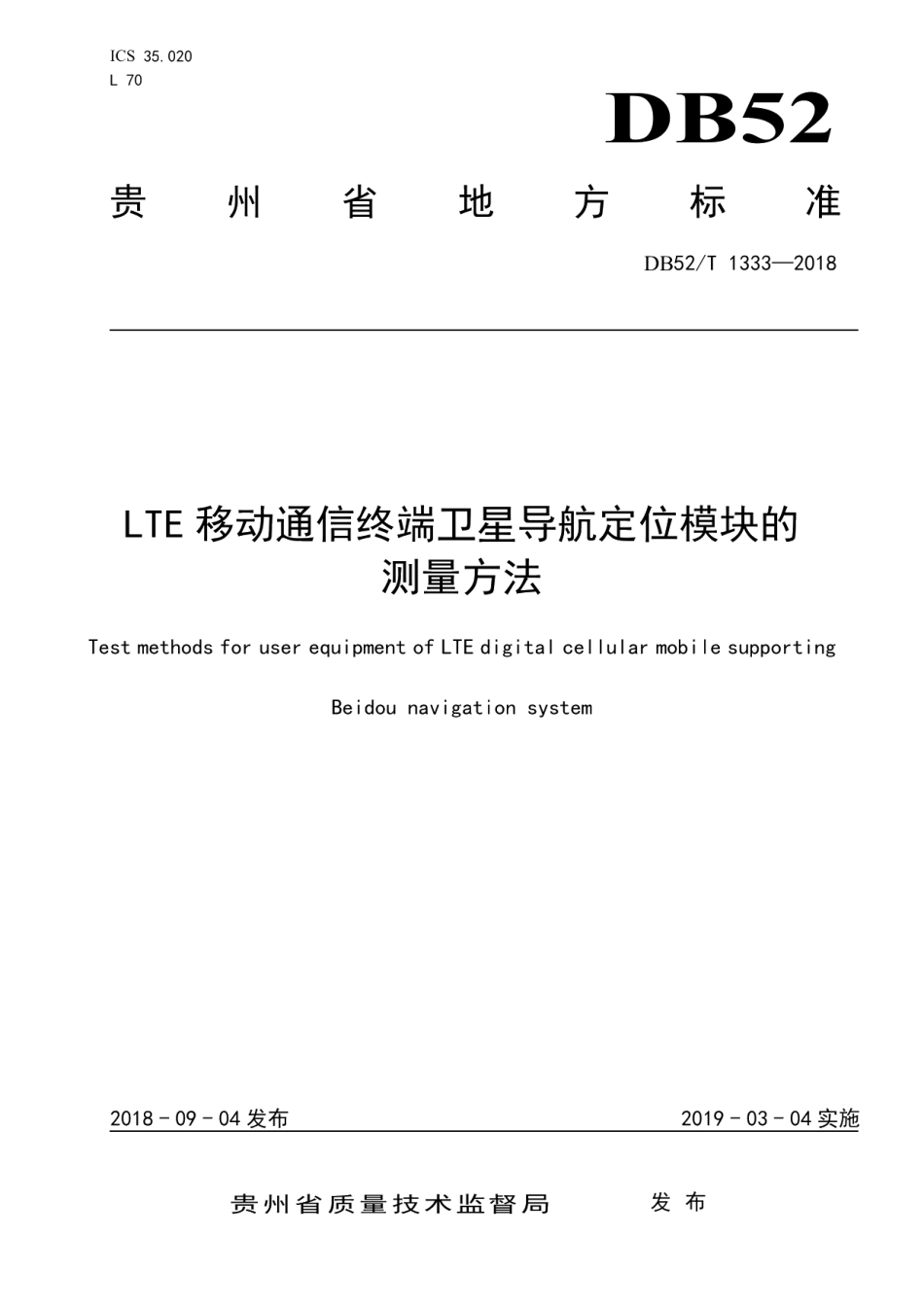

DB52T 1333-2018 LTE移动通信终端卫星导航定位模块的测量方法.pdf

DB52/T133320183.1.2VE在本标准中特指具有卫星导航定位模块并符合YD/T2575-2013TD-LTE要求的用户设备。3.2缩略语下列缩略语适用于本文件。BDS一一北斗卫星定位系统(BeiDou Navigation Satellite System);CSFB一一电路域回落(Circuit Switched Fallback);EPC一一演进分组核心网(Evolved Packet Core Network);GPS一一全球定位系统(Global Positioning System);GNSS一一全球导航卫星系统(Global Navigation Satellite System);GSS GNSS-一一模拟器(GNSS System Simulato);LCS一一位置服务(Location Services):LPP LTE一一定位协议LTE(Positioning Protocol):MO-LR一一终端发起的定位请求(Mobile Originated Location Request):NAS一一非接入层(Non-Access-.Stratum);SMLC一一演进服务移动定位中心(Enhanced Serving Mobile Location Center);SVID一一空间设备识别码(Space Vehicle Identity);TTFF一首次定位时间(Time To First Fix)。4测试概述4.1测试环境测试环境：按照3 GPP TS37.571-2中关于测试环境的规定进行。4.2其他要求4.2.1测试采用被测UE与GSS模拟器通过射频线缆互联的测试方式，要求UE的定位模块具有外部射频端口。根据具体测试点不同，适当增加频谱仪、信道模拟器、干扰信号发生器以满足监测和测试条件的要求。具体连接图参考附录A,接口标准参考B0420012-2015中4.6接口要求。4.2.2GSS模拟器满足BD420012-2015中的功能、性能要求。4.2.3频谱仪、信道模拟器、干扰信号发生器经计量检定或校准合格。4.3终端信息测试前终端厂商需要提供的信息见表1。表1测试前厂商应提供的信息序号内容1终端型号标识、芯片型号2硬件及软件版本编号3终端进行测试的必要性设备信息，例如连接电缆、连接器、电源需求、配置编程信息等4终端支持的功能和技术特性（如pics表格）2
