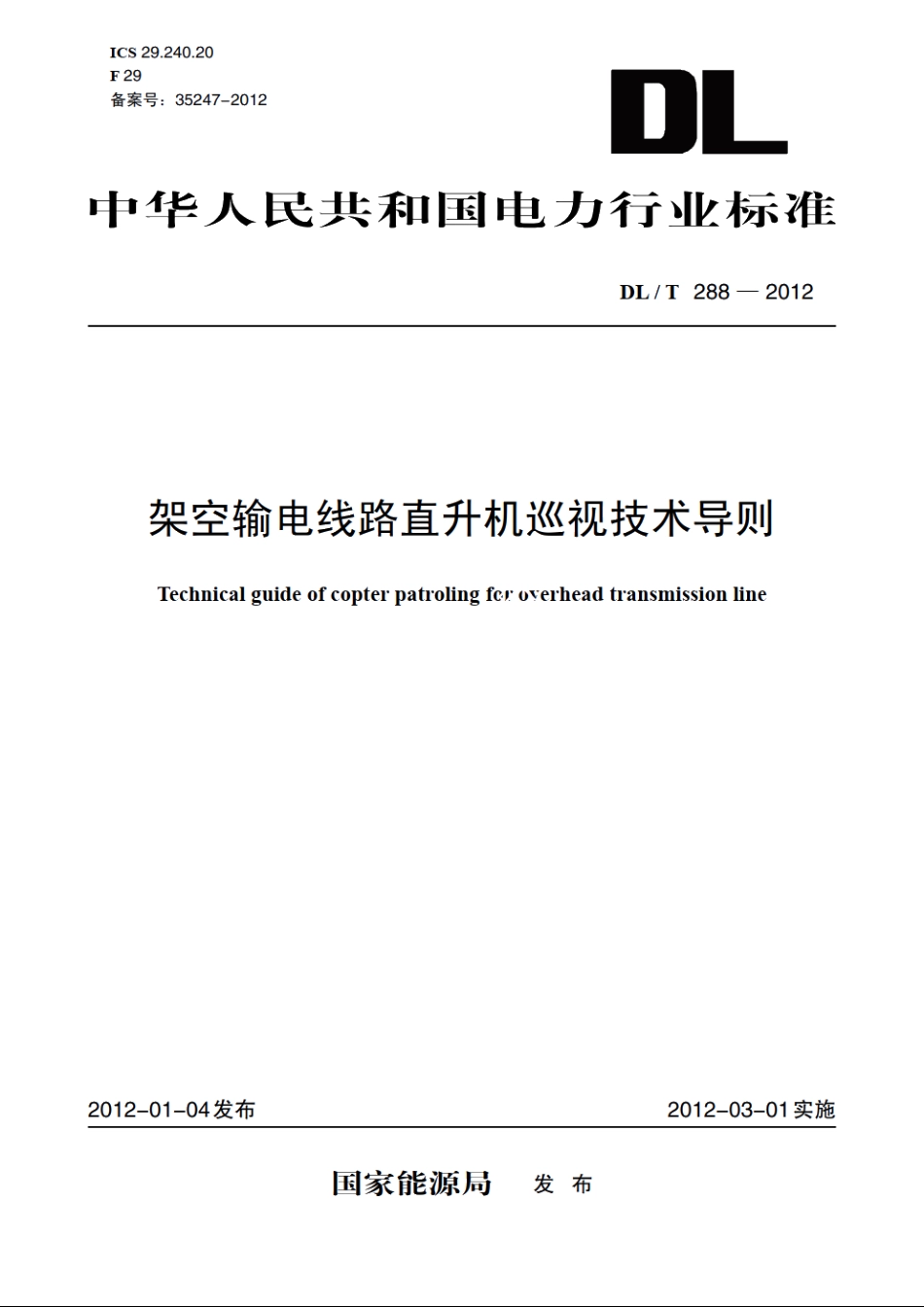

架空输电线路直升机巡视技术导则 DLT 288-2012.pdf

DL/T288-20123.8双侧巡视bilateral inspection双侧巡视是指直升机在输电线路的左右两侧对输电设备进行巡视。4巡视前准备巡视前准备包括直升机飞行前准备和巡视作业前准备两个方面。4.1直升机飞行前准备4.11查勘现场，了解线路走向、特殊地形、地貌及气象情况。4.1.2选定的直升机临时加油点场地要求平坦坚硬、无砂石，面积不小于30m30m,周围至少侧方向无高大障碍物。加油点布置宜为横线路方向40km以内，顺线路间福80m一150m。4.1.3向线路途经地区的空军、民航相关部门巾请航线报批。4.1.4机械师对直升机进行起飞前检查，确保直升机处于适航状态。4.1.5飞行签派员应提前了解作业现场当天的气象情况，依据CCAR一91R2规定，决定是否能够进行飞行巡视作业，并向当地空管部门联系，中请放飞许可。4.2巡视作业前准备4.2.1收集被巡线路资料，包括杆塔明细表、外绝缘台账、杆塔经纬度坐标等，进行航图绘制和领航计算。4.2.2根据线路运维单位要求，依据DLT741相关条款，选择直升机机型（见表B.1),机载仪器设备配置见表C.1,并制订直升机巡视计划，确定巡视方式和重点。4.2.3应按照相应项目编制直升机巡视作业指导书，其内容主要包括适用范围、编制依据、工作准备、操作流程、操作步骤、安全措施、所需工器具。4.2.4航巡员对航巡设备进行安装和开机调试，确保设备运行良好。5巡视内容5.1直升机巡视主要对输电线路相关设施进行检查。5.2根据巡视内容主要采取可见光、红外：繁环三种巡视作业方法。5.21应用稳像仪对铁塔上部的塔材、金只、绝缘子、导线、地线、附属设施及线路走廊进行可见光检查。5.2.2应用红外热成像仪对导线连接点、线夹、绝缘子等部件进行温度检测。5.2.3应用紫外成像仪对导线、绝缘子及金具进行电晕检测。6巡视方式根据被巡视线路电压等级和线路架设方式，分单侧巡视和双侧巡视两种作业方式。6.1单侧巡视a)对于500V及以下电压等级的交、直流单回路输电线路，宜采取单侧巡视方式：b)直升机巡视作业平均速度般保持在15kmh。6.2双侧巡视a)对于同塔多回输电线路和500k以上电压等级的交、直流输电线路，宜采取双侧巡视方式：b)直升机巡视作业平均速度般保特在10kmh。7巡视方法在巡视过程中，分为档中巡视和杆塔巡视。7.1在档中巡视时，直升机宜以20km40kmh的速度匀速飞行，直升机旋翼与边导线的水平距离为2
