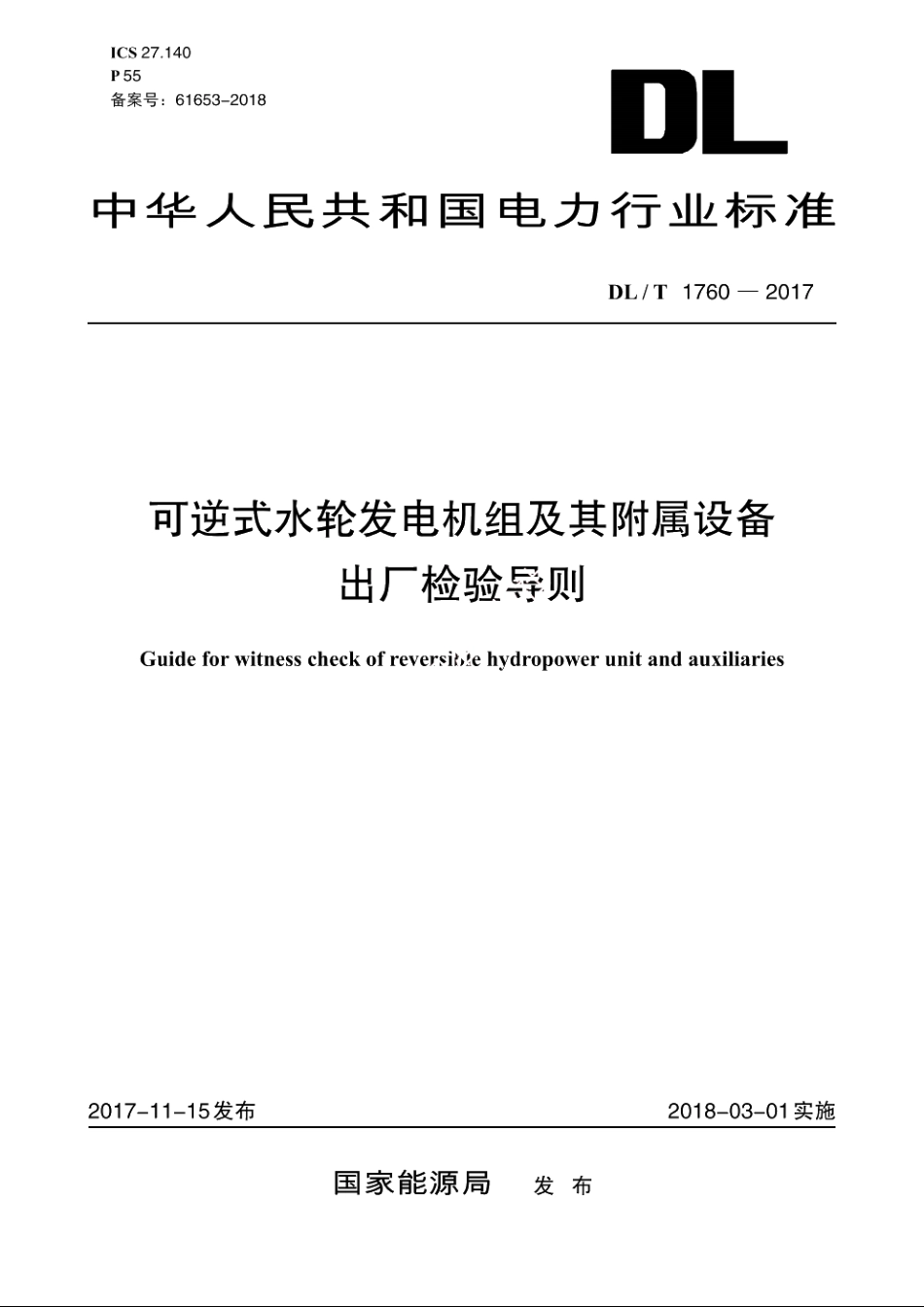

可逆式水轮发电机组及其附属设备出厂检验导则 DLT 1760-2017.pdf

DL/T1760-2017DLT5070水轮机金属蜗壳现场制造安装及焊接工艺导则JB/T3334.1水轮发电机用制动器第1部分：水轮发电机用立式制动器JB/T4159热带电工产品通用技术要求JB/T9092阀门的检验与试验NB/T47013承压设备无损检测3基本规定3.1可逆式水轮发电机组及其附属设备出厂前应依据相关技术标准，对被检设备进行材质检验、外观检查、无损检测、装配检查、试验验证。检验方式包括文件资料检查、目视检查、性能测试、抽样复核等。3.2可逆式水轮发电机组及其附属设备的所有单元设备和零部件均应通过出厂检验，形成明确的检验结论，合格后方能出厂。3.3可逆式水轮发电机组及其附属设备出厂检验的依据应包括但不限于以下内容：a)供货合同及其所附的产品技术规范、性能保证值：b)有关可逆式水轮发电机组及其附属设备的国家和行业标准：起重设备、压力容器等特种设备还应符合国家相关规定：c)制造商的设计文件、制造图纸：d)其他双方认可的书面文件。3.4可逆式水轮发电机组及其附属设备在总装试验前应完：女年元设备和零部件的试验或检验，不便于进行整体出厂试验检查的设备可通过预先文件资料审在的方式验收。用户可对制造商提供的试验和检验结果抽样复核，必要时可采用监造的方式进行设各制造过程中的质景检验。3.5整机制造单位的外购件可通过审查文件资：的方式验收，必要时在相应制造单位进行出厂检验。3.6用于可逆式水轮发电机组及其附属设位划或试验的计帚器其、试验设备、仪器、仪表等应按相应技术要求由有检定资质的机构进行检校准，并在有效期内：从事产品制造和试验的人员应按照相关规定取得资格证书。3.7制造商应为可逆式水轮发电机组设备（装置）出厂时的检查、检验、组装装配试验和性能检测等提供相适应的场地及便利条件，包括配套提供必要的最其、试验设备和仪器等。3.8可逆式水轮发电机组及其附属设备出厂检验中材料材质检定要求见附录A,目视检查要求见附录B,无损检测要求见附录C,出厂文件要求参见附录D。3.9设备出厂包装应符合GB/T191、GB/T6388、GBT13384相关规定。零部件出厂编码应符合抽水蓄能电站要求。4水泵水轮机4.1尾水管里衬411尾水管里衬所用钢材应其有材质检验报告，材质鉴定应符合附求A的规定；尾水管里衬表而及焊接部位目视检查应符合附录B的规定：尾水管里衬焊缝应进行无损检测，按照附录C的规定执行。4.1.2尺寸及内表面粗糙度、波浪度检查按照GBT10969的规定执行。413内文撑设置合理，不影响拼装焊接。女撑刚度满足防止运输过程中变形的需要。4.1.4检查各节接缝间隙及内壁错牙。4.1.5检查排水箱（如有）和尾水管进人的装配、焊接等与尾水管里衬相连接的埋件。4.1.6检查尾水管里衬主要尺寸。
