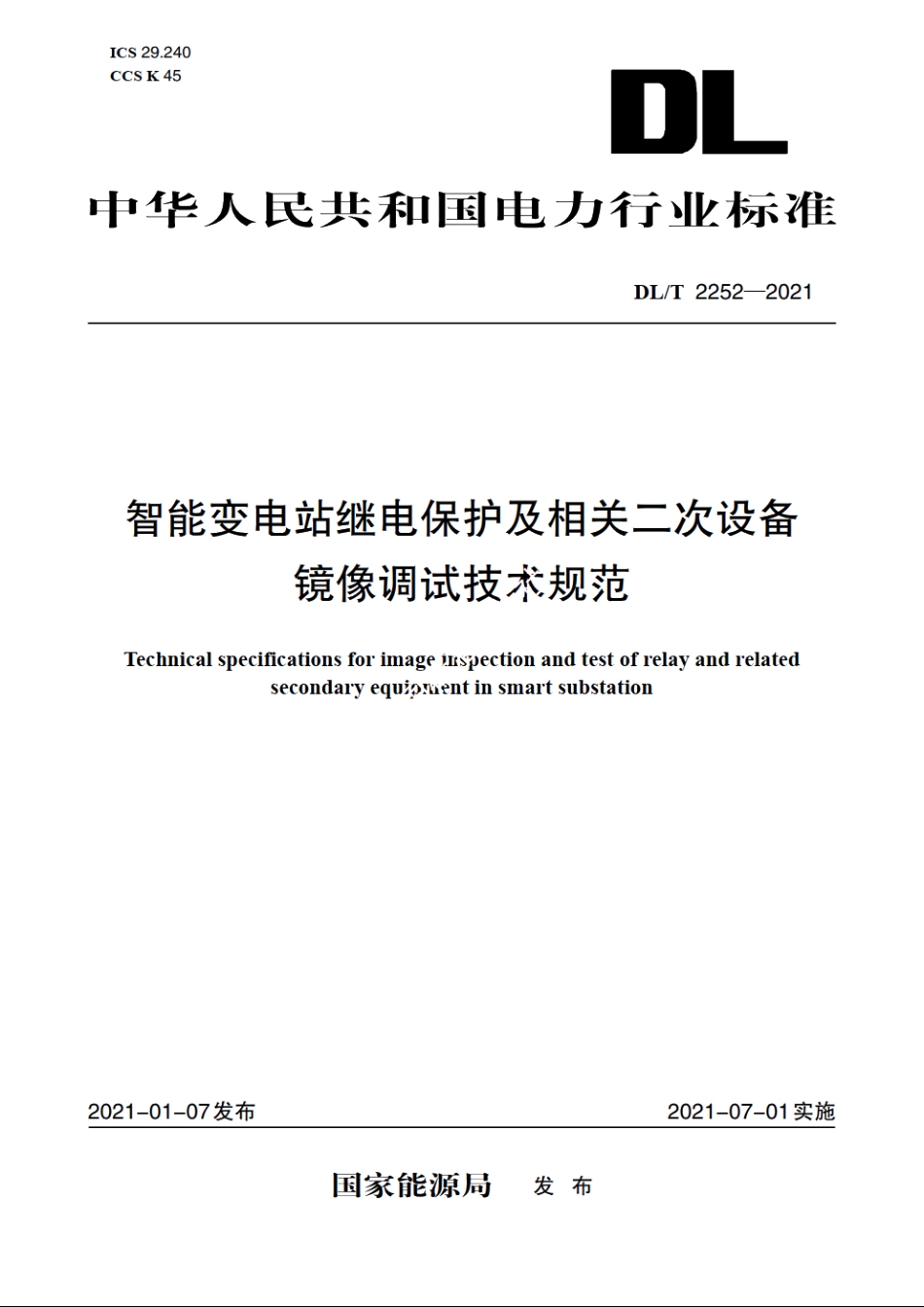

智能变电站继电保护及相关二次设备镜像调试技术规范 DLT 2252-2021.pdf

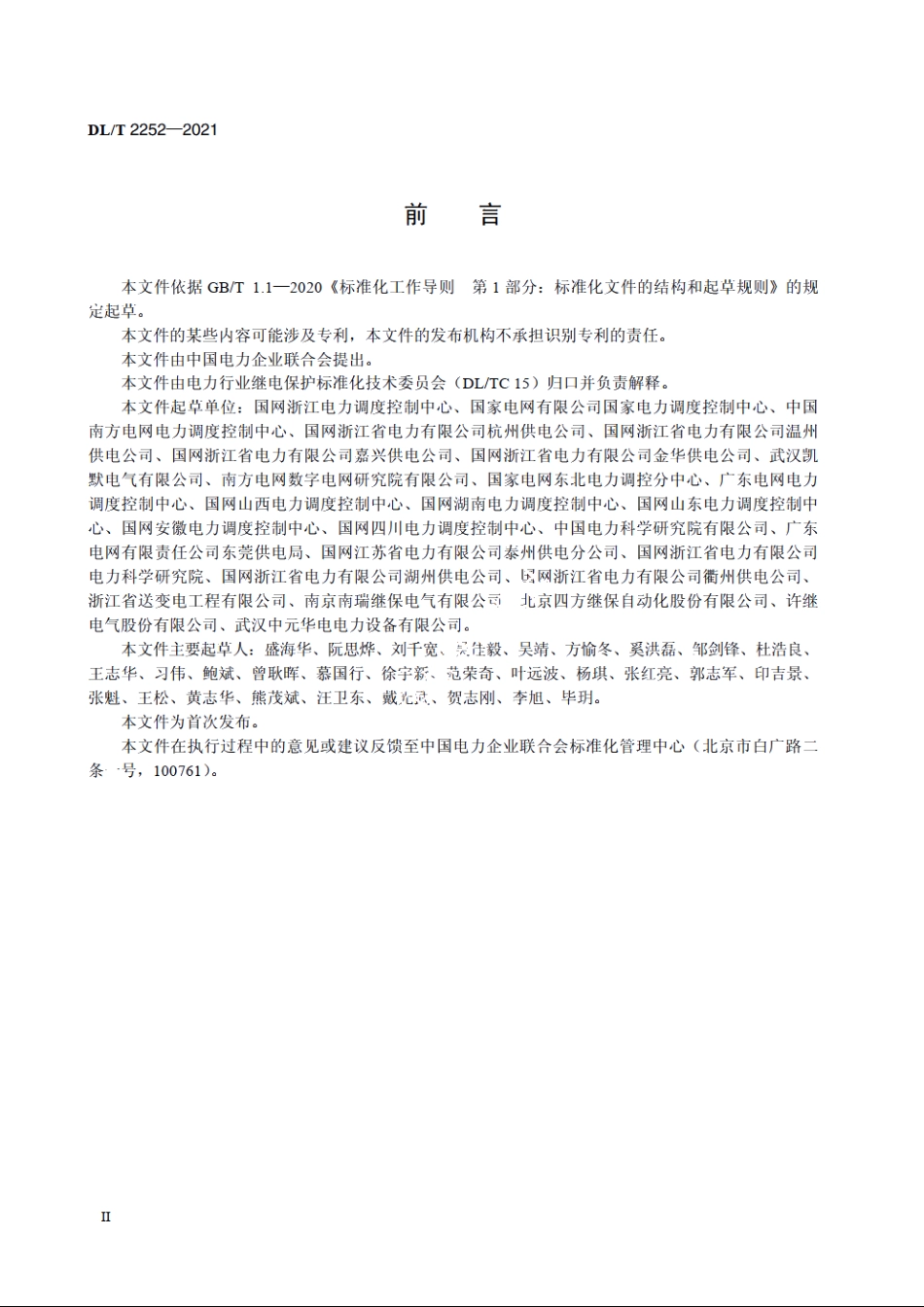

DL/T2252-2021前言本文件依据GBT1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起学。本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业继电保护标准化技术委员会(DLTc15)归口并负责解释。本文件起草单位：国网浙江电力调度控制中心、国家电网有限公司国家电力调度控制中心、中国南方电网电力调度控制中心、国网浙江省电力有限公司杭州供电公司、国网浙江省电力有限公司温州供电公司、国网浙江省电力有限公司嘉兴供电公司、国网浙江省电力有限公司金华供电公司、武汉凯默电气有限公司、南方电网数字电网研究院有限公司、国家电网东北电力周控分中心、广东电网电力调度控制中心、国网山西电力调度控制中心、国网湖南电力调度控制中心、国网山东电力调度控制中心、国网安微电力调度控制中心、国网四川电力调度控制中心、中因电力科学研究院有限公司、广东电网有限责任公司东莞供电局、国网江苏省电力有限公司泰州供电分公司、国网浙江省电力有限公司电力科学研究院、国网浙江省电力有限公司湖州供电公司、网浙江省电力有限公司衢州供电公司、浙江省送变电工程有限公司、南京南瑞继保电气有限公可北京四方继保自动化股份有限公司、许继电气股份有限公司、武汉中元华电电力设备有限公司。本文件主要起草人：盛海华、阮思烨、刘千宽、吴佳毅、吴靖、方愉冬、奚洪磊、邹剑锋、杜浩良、王志华、习伟、鲍斌、曾耿晖、慕国行、徐字新、范荣奇、叶远波、杨琪、张红亮、郭志军、印吉景、张魁、王松、黄志华、熊茂斌、汪卫东、戴光武、贺志刚、李旭、毕明。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条.号，100761)。DL/T2252-2021与镜像虚拟机组成的系统。注：待测ED设备既可以是实物正D设备，也可以是镜像虚拟机。3.4一键式测试one-key test对正D设备进行测试时，通过简单操作，实现测试项目批量自动测试。3.5间隔断面展示bay cross-section display以间隔设备为整体，可视化展示该间隔和其他ED设备之间的关联关系。3.6关联IED related IED与新增正D有虚连接关系的ED。3.7关联IED子CRC码sub-CRC of related IED对关联IED所包含ED的虚连接进行循环冗余校验(cyclic redundancy check,CRC)计算，生成CRC校验码。4缩略语DLT860界定的以下缩略语适用于本文件。APPIDapplication identification应用标识CCDconfigured IED circuit description正D二次回路实例配置文件CIDconfigured IED descriptionED实例配置文件GOOSEgeneric object oriented substation events通用面向对象的变电站事件ICDIED capability descriptionED能力描述文件IEDintelligent electronic devic智能电子装置MMSmanufacturing message specification制造报文规范SCDsubstation configuration description全站系统配置文件SOEsequence of event事件顺序记求SqNumsequence number顺序序号StNumstate number状态序号SVsampled values采样值XMLextensive markup language可扩展标示语言5总则5.1总体要求5.1.1智能变电站继电保护及相关二次设备镜像调试应能基于ScD文件，以镜像虚拟机为核心，与待测保护装置（或镜像虚拟机）构建最小测试系统，实现现场二次设备回路连接关系测试。镜像虚拟机对实物正D设备进行测试，可实现保护功能键式测试，避免或减少改扩建中的现场测试。5.12智能变电站继电保护及相关二次设备镜像调试应支持自动导入现场SCD文件及保护定值，实现变电站配置文件迁出迁入、配置文件管理、保护定值远程下载与初始化下装、二次虚回路模拟、网络负载模拟、二次检修轴助安措、保护功能测试和信总交互等功能。5.1.3智能变电站继电保护及相关二次设备镜像调试应能通过SCD文件比对验证，关联ED的虚连接子CRC码校核，镜像虚拟机与实物正D二次虚回路测试验证，基于不同SCD文件的镜像虚拟机之间2
