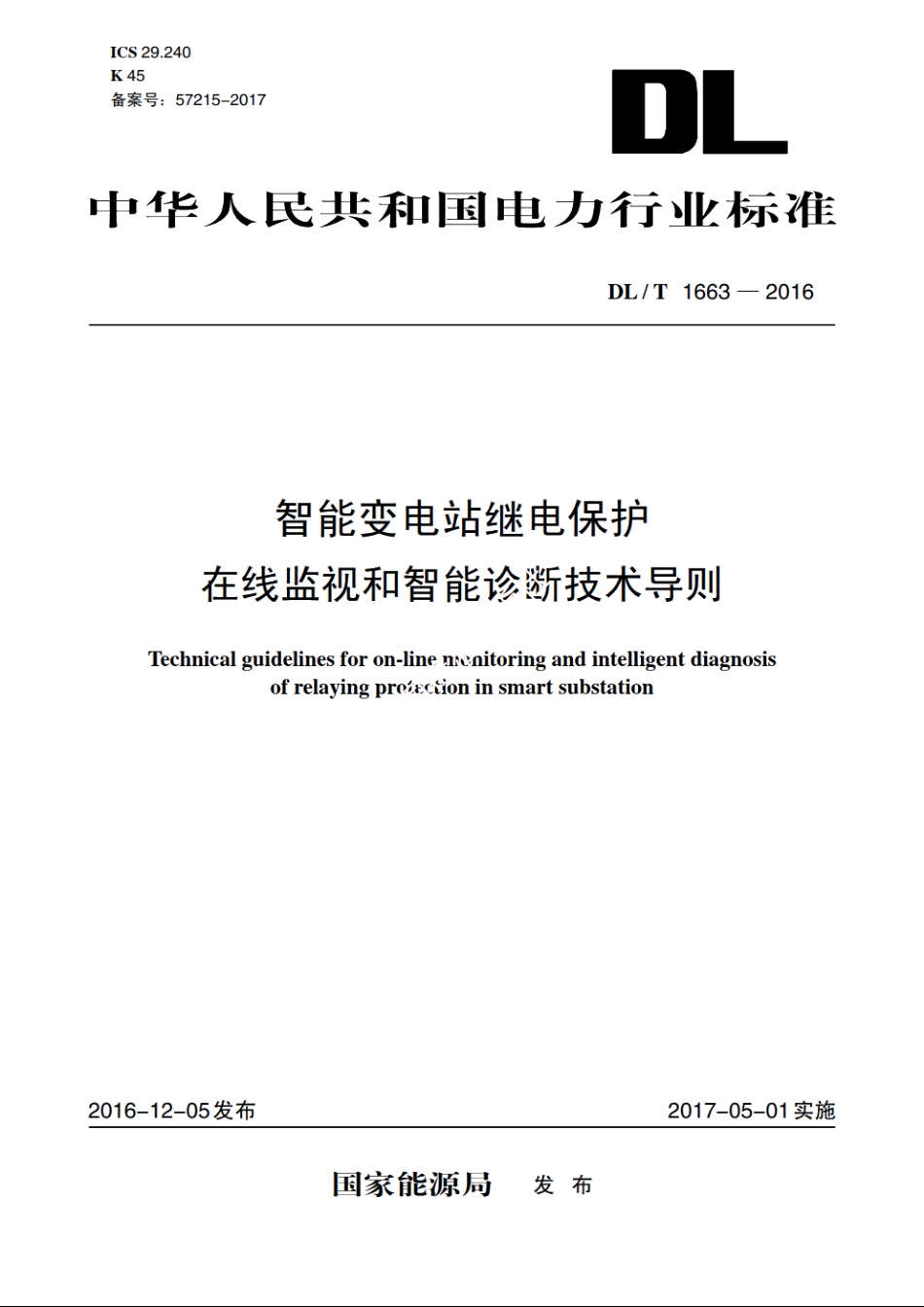

智能变电站继电保护在线监视和智能诊断技术导则
DLT
1663-2016
智能
变电站
保护
在线
监视
诊断
技术
1663
2016
DL/T1663-20164一般要求4.1总体要求4.1.1信息采集范围涵盖合并单元、保护装置、智能终端、安全自动装置、过程层交换机及构成继电保护系统的二次回路。412支持变电站系统配置文件（以下简称配置文件）的版本管理，以满足智能变电站保护系统全生命周期管理的要求。4.13支持继电保护系统的设备及二次回路在线监测，实时反映继电保护系统的运行状沉。41.4支持继电保护系统在线智能诊断，实现保护系统的状态评估、监视预警和异常定位功能。4.1.5支持基于配置文件继电保护系统二次回路可视化，并能以图形化展示检修安全措施安全隔离点，为检修操作提供辅助手段。4.1.6支持保护定值在线管理，实现定值在线比对。4.1.7支持枚障文件管理，如故障简报、COMTRADE文件、保护动作情况等管理，实现面向对象的事故分析。4.1.8所有配置可在变电站端完成，通过变电站端维护，实现远端主站端免配置。4.2体系构架4.21继电保护在线监视和智能诊断功能，由部署在变中站而的智能诊断装置和部署在远端主站端的远程运维模块共同完成。42.2智能诊断装置由数据采集单元和数据管理单巧部分组成。42.3智能变电站继电保护在线监视和智能诊断：置逻辑结构示意图如图1所示。远方丰站远传通信单元站控层A网站控层B网数据管理单元其他二次公用测控设备保护装置数据采集单元A数据采集单元B过程层A网过程层B网图1智能变电站继电保护在线监视和智能诊断装置逻辑结构示意图42.4智能诊断装置通过过程层网络和站控层网络获取数据，进行分析处理，实现在线监测和智能诊断功能。4.2.5智能诊断装置宜支特以DLT860或DLT476实现与远端主站系统的信息交互。2
