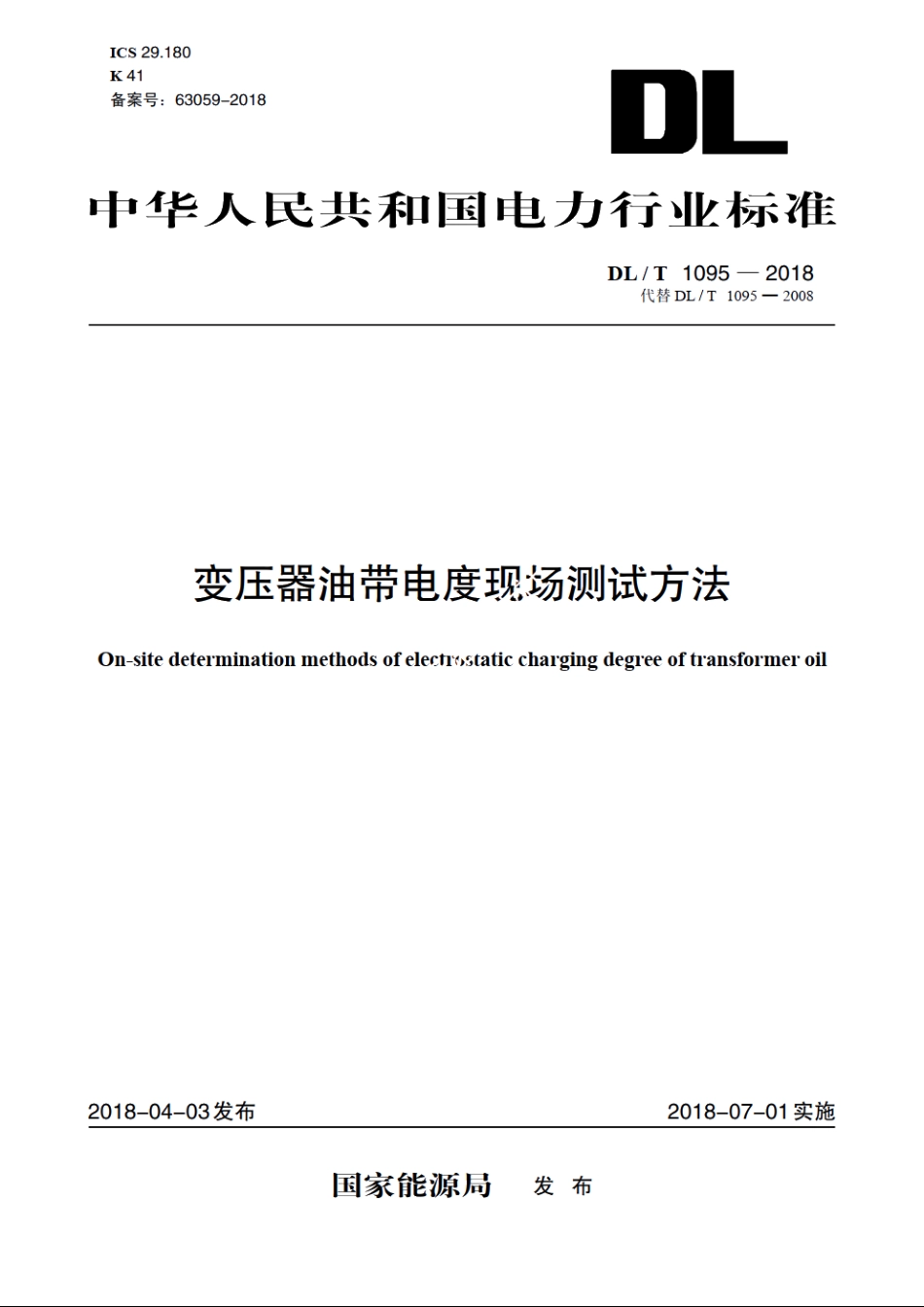

ICs29.180K41备案号：63059-2018D中华人民共和国电力行业标准住DL/T1095-2018代替DL/T1095一2008变压器油带电度现场测试方法On-site determination methods of elect,static charging degree of transformer oil2018-04-03发布2018-07-01实施国家能源局发布DL/T1095-2018变压器油带电度现场测试方法1范围本标准规定了变压器油带电度的现场测量装置与材料、测量方法及步骤、测量结果及报告等。本标准适用于220kV及以上电压等级强迫油循环变压器油（物绝缘油）带电度测量。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，式最新版本（包括所有的修改单）适用于本标准。DLT385变压器油带电倾向性检测方法3术语和定义下列术语和定义适用于本标准。3.1带电度electrostatic charging degree表征变压器油在定外界条件下流过固体绝缘装面时产生电荷的程度，以单位体积的变压器油所产生的电荷总数表示，单位为pCL。当变压器运时，带电度表征变压器油产生电荷的能力，也称为带电倾向性。当变压器运行时，带电度表征交压器油实际运行中产生电荷量的水平。4基本原理变压器油带电度，通过测量所产生的电荷量并进行计算得到。其原理是：当变压器停运，不带电荷的变压器油流过集电器（内部装有滤纸），在变压器油与滤纸界面发生电荷分离，流过滤纸后的变压器油带正电荷，滤纸带负电荷时：或当变压器运行，带电荷的变压器油流过集电器时，通过测量集电器上静电荷所形成的电流I以及变压器油的流速，计算得到变压器油带电度。油带电度计算公式为(1)式中：p一一变压器油带电度，单位为皮库每毫升(pCmL):I一一微电流计读数，单位为皮安(pA):v一一可调流速计读数，单位为毫升每秒(mL/s)。5测量装置与材料变压器油带电度测量装置（如图1所示）由以下几个部分组成：一微电流计：要求灵敏度不低于0.1pA:-屏蔽室：铜质或不锈钢材料，参考尺寸为600mm400mm500mm,带有可开闭的小门，便于操作：一可调流速计：调节范围为0mL/s5mL/5:-集电器：铜质或不锈钢材料，内径为40mm,配有密封圈防渗漏：1
