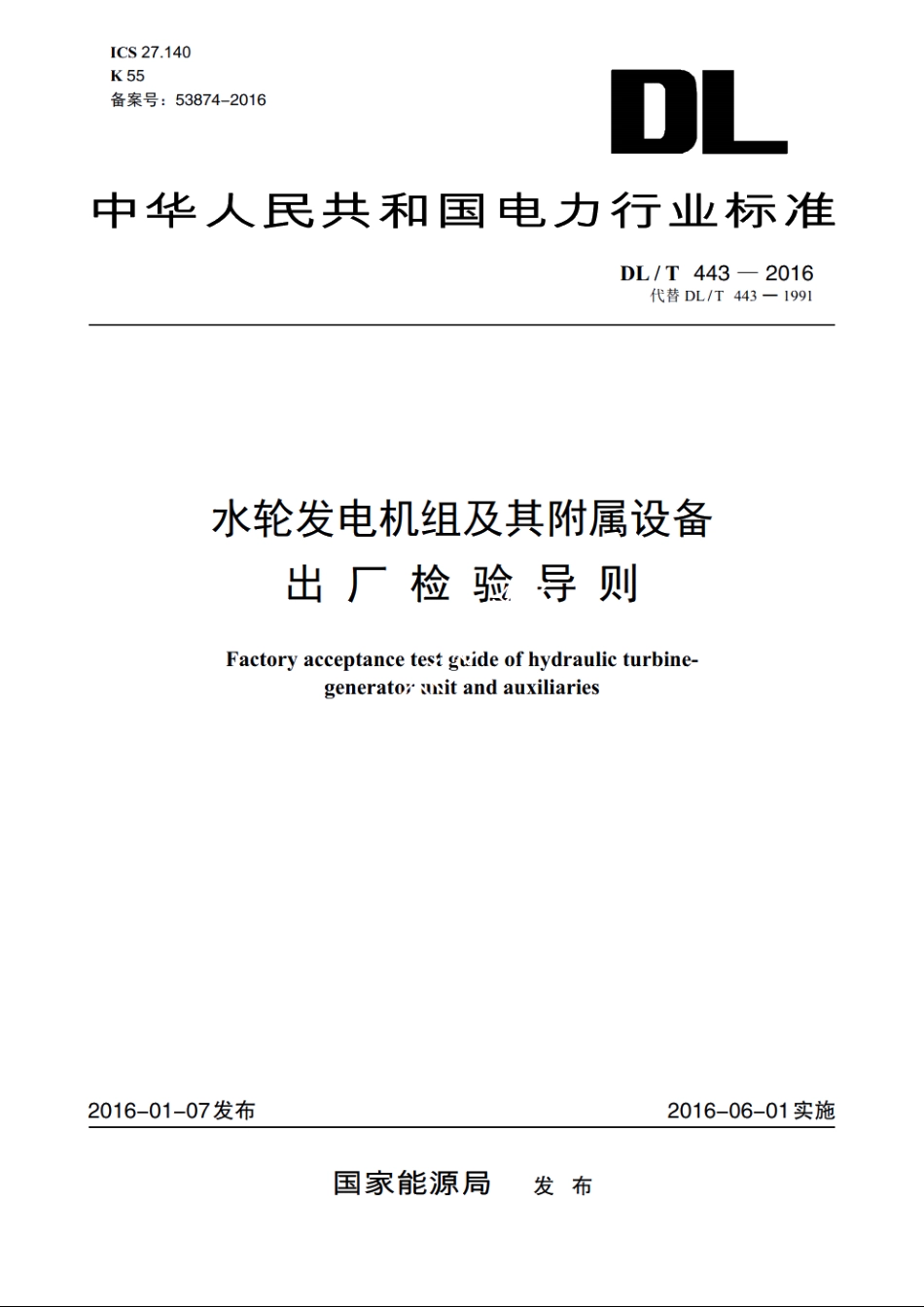

水轮发电机组及其附属设备出厂检验导则 DLT 443-2016.pdf

DL/T443-2016DLT5070水轮机金属蜗壳现场制造安装及焊接工艺导则NBT47013(所有部分)承压设备无损检测JBT3334.1水轮发电机用制动器第1部分：立式水轮发电机用制动器JB/T3334.2水轮发电机用制动器第2部分：水轮发电机用臣式制动器JBT4159热带电工产品通用技术要求JB/T4328.9一1999电工专用设备涂漆通用技术条件JBT9092阀门的检验与试验3基本规定3.1水轮发电机组及其附属设备出厂检验系依据相关技术标准，对被检设备进行材质检验、外观检查、无损检测、装配检查、武验验证等的行为。检验方式包括文件资料科审查、目视检查、性能测试、抽祥复核等。3.2水轮发电机组及其附属设备的所有单元设备和零部件均应通过出厂检验，形成明确的检验结论，合格后方能出厂。3.3水轮发电机组及其附属设备出厂检验的依据应包括但不限于以下内容：a)供货合同及其所附的产品技术规范、性能保证值。b)有关水轮发电机组及其附属设备的国家和行业标准：起重设备、压力容器等特种设备还应符合国家相关规定。)制造商的设计文件、制造图纸。d)其他双方认可的书面文件。3.4水轮发电机组及其附属设备在总装试验前应完示单元设备和零部件的试验或检验，不便于进行整体出厂试验检查的设备可通过审查文件资料的方险收。用户可对制造商提供的试验和检验结果抽样复核，必要时可采用监造的方式进行设备制造？中的质量检验。3.5制造商提供的外购件一般通过审查：资料的方式验收，必要时可在相关厂家进行出厂检验。3.6用于水轮发电机组及其附属设备检测或试验的计量器具、试验设备、仪器、仪表等应按相关标准由有检定资质的机构进行检定或校准，并在有效期内；从事产品制造和试验的人员应按照相关规定取得资格证书。3.7制造商应为水轮发电机组设备（部件）出厂时的布置、连接、组装装配试验和性能检测等提供相适应的场地及其他便利条件。3.8水轮发电机组及其附属设备出厂检验中材料材质检定要求见附录A,外观检查要求见附录B,无损检测要求见附录C,出厂文件要求见附录D。3.9设备出厂包装应符合GB/T191、GB/T6388、GB/T13384相关规定。零部件出厂编码应符合用户要求。4水轮机4.1尾水管里衬4.1.1尾水管里衬所用钢材应具有材质检验报告，材质检定应符合附录A的规定。4.1.2尾水管里衬表面及焊接部位外观检查应符合附录B的规定。4.1.3尾水管里衬焊缝应进行无损检测，按照附录C的规定执行。4.1.4小型机组尾水管里村应进行预装检查：难于顶装的尾水管里村，应在安装现场按照GBT8564的规定执行。4.1.5尺寸及内表面粗糙度、波浪度检查按照GBT10969的规定执行。4.1.6内支撑设置合理，不影响拼装焊接。支撑刚度满足防止运输过程中变形的需要。2
