水电站水调自动化系统技术条件 DLT 1666-2016.pdf

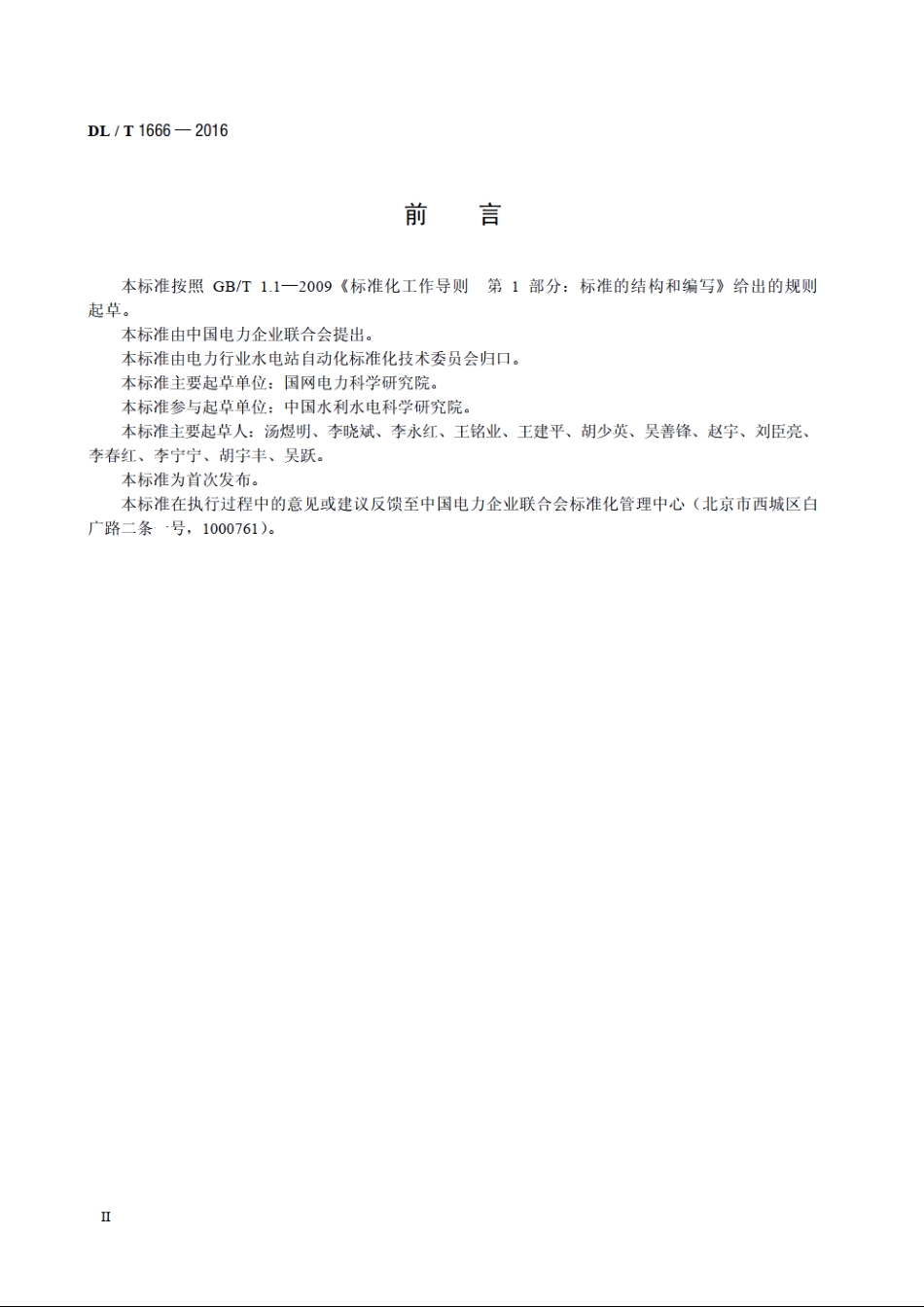

DL/T1666-2016前言本标准按照GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业水电站自动化标准化技术委员会归口。本标准主要起草单位：国网电力和学研究院。本标准参与起草单位：中国水利水电科学研究院。本标准主要起草人：汤煜明、李晓斌、李永红、王铭业、王建平、胡少英、吴善锋、赵宇、刘臣亮、李春红、李宁宁、胡宇丰、吴跃。本标准为首次发布。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市西城区白广路二条号，1000761)。力DL/T1666-20163.4节水增发电量electricity generation increase caused by saved water水电厂在考核期内通过提高水文预报精度、优化运行计划等手段所获得的超出考核电量的部分电量。3.5水能利用提高率growth rate of water energy utilization节水增发电量与考核电量的比值。4一般性要求4.1系统应符合DL/T316、NB/T35001的规定。42系统应遵照统规划、总体设计的思路和原则，采用先进成熟的技术，保证整体的安全、可靠、实用性，并便于维护管理。4.3系统信息采集的范围应根据水电站调度的要求和流域水文特性等因素确定，并利用己建的水情自动测报系统。44应在分析水电站特点和运行需要的基础上，进行水调自动化系统的总体功能规划：应满足水库的防洪、发电及其他综合利用要求，并支特水电站的经济周度。4.5系统的网络安全设备、数据通信及不同安全区间的数据传输应符合电力监控系统安全防护规定。4.6系统软件文档编制应符合GBT8566、GBT9385和BT9386的规定：质量应符合GB/T14394、GB/T17544的规定。4.7系统计算机机房建设应符合GB50174和GBT2:?有关计算机机房的规定。5系统分类及组成5.1水调自动化系统的分类水调自动化系统根据电站总装机容量大小分为小型水调自动化系统和大中型水调自动化系统。5.2系统组成5.2.1硬件系统5.2.1.1水调自动化系统的便件系统应包括计算机设备、网络设备和数据通信设备。)计算机设备主要包括数据库服务器、应用服务器、通信服务器、数据采集服务器、隔离网关通信机、信总发布服务器、工作站以及轴助设备等。b)网络设备主要包括网络交换机、路由器、协议转换器、电力专用网络安全隔离装置、纵向加密认证装置、防火墙和入侵检测系统等。c)数据通信设备主要为有线/无线数据传输收发设备，它包括VH亚解码器、短信/GPS终瑞、电话调制解调器和卫星通信设备等。5.2.1.2数据库服务器应采用商用数据库软件，实现对水调数据集中存储和管理。5.2.1.3应用服务器应运行数据分析计算处理软件、后台数据服务进程。5.2.1.4通信服务器应运行与其他相关系统数据的通信软件，采集或传输水周自动化系统相关数据。52.1.5隔离网关通信机应运行安全隔离通信程序，实现生产控制大区与管理信总大区之间的数据同步。5.21.6信总发布服务器应运行水调自动化系统网络信息发布软件，并提供对外数据访问接口。5.21.7工作站应运行人机交互软件，实现对水调自动化系统的监视、管理和应用。5.2.1.8其他辅机设备应包括办公自动化、会商展示、机房管控等设备。2
