2023年建筑行业某院研究生公寓钢筋工程施工方案.docx

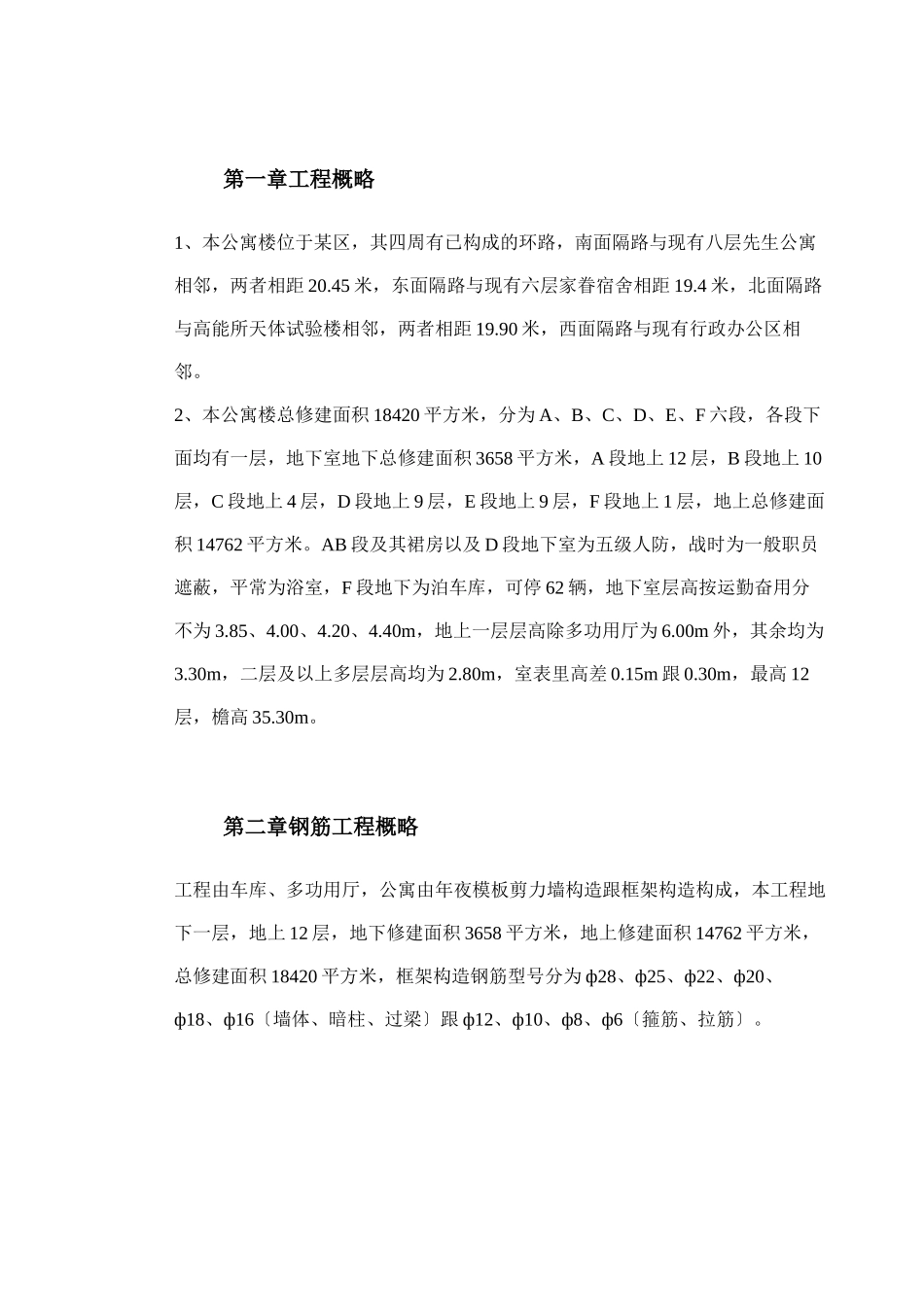

目录 第一章工程概略 2 第二章钢筋工程概略 2 第三章施工布署 4 第四章钢筋的加工 6 第五章钢筋绑扎与施工恳求 8 第六章质量目的 14 第七章质量操纵方法 14 第八章制品保护 17 第九章平安本卷须知 18 第十章附定位框卡表现图 19 第十一章施工安排 23 第一章 工程概略 1、本公寓楼位于某区，其四周有已构成的环路，南面隔路与现有八层先生公寓相邻，两者相距20.45米，东面隔路与现有六层家眷宿舍相距19.4米，北面隔路与高能所天体试验楼相邻，两者相距19.90米，西面隔路与现有行政办公区相邻。 2、本公寓楼总修建面积18420平方米，分为A、B、C、D、E、F六段，各段下面均有一层，地下室地下总修建面积3658平方米，A段地上12层，B段地上10层，C段地上4层，D段地上9层，E段地上9层，F段地上1层，地上总修建面积14762平方米。AB段及其裙房以及D段地下室为五级人防，战时为一般职员遮蔽，平常为浴室，F段地下为泊车库，可停62辆，地下室层高按运勤奋用分不为3.85、4.00、4.20、4.40m，地上一层层高除多功用厅为6.00m外，其余均为3.30m，二层及以上多层层高均为2.80m，室表里高差0.15m跟0.30m，最高12层，檐高35.30m。 第二章 钢筋工程概略 工程由车库、多功用厅，公寓由年夜模板剪力墙构造跟框架构造构成，本工程地下一层，地上12层，地下修建面积3658平方米，地上修建面积14762平方米，总修建面积18420平方米，框架构造钢筋型号分为ф28、ф25、ф22、ф20、ф18、ф16〔墙体、暗柱、过梁〕跟ф12、ф10、ф8、ф6〔箍筋、拉筋〕。 1、本工程根底为筏板构造打算，100厚素混凝土垫层，600厚底板〔局部500厚及400厚〕，底板设有地梁，超过底板450—800mm不等，剪力墙局部根底打算为举座红根底构造，C段框架及多功用厅根底打算为外墙内框架根底构造，根底底板、地下室外墙混凝土为抗渗混凝土，根底底板钢筋双层、双向，ф25150，ф22150，ф20230，ф18180，ф18200，ф16170，ф16200不等，根底拉结筋为ф16，间距不年夜于500mm。 2、墙体配筋为双排双面绑扎钢筋网片，根底程度筋在内竖向，钢筋在外，墙体配筋应保障地位根数准确无误，钢筋网片之间用ф6，间距400mm，呈梅花型排布的拉结筋，将程度筋跟破筋连成一体。 3、钢筋搭接长度Ⅰ级钢≥35d，Ⅱ级钢当砼C25≥47d，砼C30及C30以上≥41d，钢筋锚固长度Ⅰ级钢≥30d，Ⅱ级钢≥40d。墙体程度筋两排讨论应互相错开500mm。 4、次梁上部钢筋锚入支座内40d，下部钢筋锚入支座为20d，外墙楼电梯等墙边上部钢筋锚入墙内40d，板下部钢筋伸至梁〔墙〕核心线，且≥5倍钢筋直径，顶层墙体竖筋锚入板内45d。 5、墙端及纵墙、横墙体交代处均设有暗柱、暗柱主筋深化根底底板，锚入40d，地下室至3.3m，柱主筋ф18，箍筋ф8150，2—3层柱子为ф18，箍筋ф8150，3层以上柱筋为ф16，箍筋为ф8200。 6、门窗洞口上过梁主筋伸出洞边各45d且年夜于即是600mm，顶层跟一层锚固范畴内箍筋做满。 7、保护层根底底板〔有垫层〕，底铁35mm，上铁35mm，地下室根底梁跟外墙外侧为35mm，其余为25mm，地上局部梁柱主筋为25mm，外墙外侧程度筋为25mm，内侧跟内墙程度筋为15mm，顶板上下铁均为15mm 第三章 施工布署 1、职员体例 (1)、钢筋工长：毕庆海、王红卫。 (2)、质检员：郑殿广。 (3)、钢筋工：根底60人，主体50人。 (4)、电渣压力焊工：8人。 (5)、闪光对焊工：2人。 (6)、电焊工：2人。 2、施工预备 ⑴、现场钢筋加工，园地进展平坦、硬化，安排好种种钢筋加工机器的地位及一切的线路走向，确保加工的划一、干净、标准化。 ⑵、机器西路 ①、套丝机4台，厂方和谐施工。 ②、堵截机2台 ③、曲折机2台 ④、无齿锯1台 ⑤、对焊机1台 ⑥、5T卷扬机1台，钢丝绳100米，拉直钢筋用。 ⑦、年夜剪2把 ⑧、电渣压力焊机代操纵箱2台，线200米，夹具12套 ⑨、电焊机2台 ⑩、自做断绑丝的铡刀1把。 ⑾、实时准保好施工工人所用的钢筋钩子，小撬杆，小启齿，把手，套管，钢筋，板子，绑扎时用架梯，钢丝子，运钢筋的公用手推车，石笔，小线，线锤，程度尺等东西。 3、备齐天职项工程所需用的标准、标准如下： ⑴、钢筋砼施工验收标准〈GB50204—92〉。 ⑵、修建装置分项工程施工工艺规程〈OBJOT—26—96〉市标。 第四章 钢筋的加工 1、钢筋出场必需有出厂材质证明及及格证、消费炉号、型号、钢筋外表无飞边、毛刺等景象，并由现场收料员记下出场钢筋铁牌上的炉号，便于与材料单互相核查，出场后垫好木垫，排放划一，按型号挂牌，不得乱花。 2、钢筋出场后按恳求分批量断出试件送试，经试验及格前方准运用。 3、加工时钢筋的规格、外形尺寸必需契合打算恳求，起首调直所需用的钢筋，调直盘条先做好讨论板，打好ф6、ф8、ф10、ф12的孔眼，拉筋时卡入钢筋头不宜过长，在5cm阁下，调直时盘算好伸长率，定尺断料，钢筋锈皮零落就可以，不要拉的时间过长，断料时应按所需的箍筋墙板料的长度分多少段下料，不得呈现料头，必需严峻把关，下料ф12以上的钢筋要先长后短，互相搭配下料，调剂好所需用的尺寸长度，浪费用料，断上去的料头，按型号是非堆放起来，放划一。 4、加工箍筋时，要按打算恳求的规格、外形去做，Ⅰ级钢筋的端头应做135度弯勾〔箍筋〕，180度板筋，90度扣铁，其圆弧曲折直径非常多于钢筋直径的2.5倍，弯勾平直段长度不小于钢筋直径的10倍，做好样板箍筋，样板板筋跟扣铁，挂好牌一切半制品经历收及格后才能进入施工部位，Ⅱ级钢筋须做90度或45度弯折时，其曲折直径不小于钢筋直径的4倍，平直局部长度按打算恳求下料加工。拐子必需用方尺套方，验收及格后才能运用。 5、一切的半制品制造实现之后，按型号、尺寸、运用部位放好，挂好牌，注明规格运用部位，操纵者姓名跟制造时间，验收职员后盾设专人发料，禁绝乱花。 6、底板钢筋跟梁钢筋加工下料，必需契合图纸及施工标准，底板钢筋跟梁钢筋下料必需用无齿锯，由于根底用的是套丝衔接，钢筋端头必需平坦，套完丝当前破即用塑料帽套好，保护丝扣不破坏，确保质量，加工终了后，按型号、运用部位放好，挂上标牌，注明规格、运用部位跟操纵职员姓名。 第五章 钢筋绑扎与施工恳求 〔一〕、根底底板钢筋绑扎 ⑴、本工程根底底板400mm、500mm、600mm不等，钢筋双层双向，下铁ф25、ф22、ф20、ф18，间距150，170，180，2022不等，上筋也是如斯，底筋接点在跨中，上筋接点在支座。 ⑵、根底底板钢筋施工工艺流程：根底柱、暗柱、梁、墙体地位放线→用红漆标注框架柱、暗柱、四角地位线→标清钢筋规格、型号、数目及箍筋号、间距→弹放底板钢筋横、纵向操纵线及根底梁边5cm，底板钢筋线→搭设根底梁架子→绑扎货色根底底板钢筋→铺南南偏向钢筋→绑扎底板下铁钢筋，并垫好高标号水泥砂浆保护层垫块→铺设钢筋马凳→铺南北向底板钢筋上铁→铺货色向底板钢筋上铁→绑扎根底底板下层钢筋网→墙体：框架柱及暗柱生根绑扎→加固墙体框架柱及暗柱生根破筋→自检、专检→报监理隐检。 3、排底筋前在根底垫层上暗弹好的轴线地位，用石笔按图纸恳求画好钢筋间距分档标记，在纵横轴线偏向每间隔1根筋的地位弹一道通长操纵线，再摆放钢筋，调直后绑扎，绑扎时必需保障受力钢筋不位移，双向受力钢筋不得跳扣绑扎。必需用八字扣绑扎，绑扎结实，垫好垫块，800×800mm呈梅花型放置。 4、在排布上筋前，先摆放马凳，严峻操纵马凳高度，按1.2m间距呈梅花型规划，随后排布横纵两个偏向的定位钢筋，并在定位筋上画好分档标记，而后穿放别的横纵钢筋，拉线调直后，绑扎结实，最初用ф16500mm的拉结筋拉牢。 5、底板上，下层钢筋讨论按标准恳求错开，地位准确。 6、根底墙、框架柱、暗柱插筋、锚固长度要契合打算跟标准恳求，按照弹好的墙柱地位将插筋绑扎结实，为确保地位准确，墙体筋在底板上加2根ф12通长扫地卡位筋，并与底板钢筋焊牢或绑扎结实。 〔二〕、框架柱、暗柱焊接、绑扎 pa时〔以同前提养护试块为准〕，放线员先把轴线、墙线、门窗口线全体弹好待去除浮浆〔即脆弱层〕显露石子后，钢筋工进展调剂柱、墙筋，套好箍筋，而后开始焊接柱钢筋。 2、恳求电渣压力焊焊工必需持证上岗，操纵纯熟，质量反省员加强焊接进程操纵。焊接时提早单调焊药，反省卡具、卡环能否及格结实，装药时焊药捣实平均，药盒坚持程度，轴心间隔一样。 3、施焊的钢筋讨论上下要按50%错开，必需在两个断面保障错开不小于35d，及距地高度不小于500mm。待讨论完好冷却后敲去不处的渣壳，并将焊渣去除干净。 4、卡具要卡牢，上下钢筋讨论处必需垂直齐心，钢筋主肋偏移不年夜于0.1d，且不年夜于2mm，折弯角度d<4°〔即7cm/100cm〕，焊包必需平均饱满，无裂痕，无气孔，无蘑菇型即清楚烧伤，焊包最小凸出量必需年夜于4mm，最年夜不年夜于12mm，经公司质量反省员验收及格后，方可进展箍筋的绑扎，同时在现场试验员进展取样，暗柱跟框架柱第一个箍筋距地不年夜于5cm，往上按图纸恳求的间距画好，用角扣绑扎结实。 5、根底柱纵筋伸入根底底板内要满意40d的锚固长度，且柱纵筋末了弯勾长度不克不及小于10d，柱四角钢筋与柱界面45°角向外，其余柱纵筋与截面垂直。 6、框架柱箍筋间距严峻按打算恳求进展施工，柱筋绑扎时，距砼面5cm画出箍筋地位线，按次序绑扎箍筋，启齿按次序螺旋上升，必需保障箍筋135°角及平直长度10d且互相平行，无是非景象，箍筋必需与柱筋垂直绑扎到位，必需平坦。 〔三〕、框架梁及门窗洞口、过梁钢筋绑扎 1、梁下部钢筋讨论应在支座左近，上部钢筋讨论应在跨中，根底梁下铁钢筋在跨中讨论，上铁钢筋在支座左近〔即离支座不超越板、梁跨的1/3间〕，并互相错开，任一断面讨论总量不超越50%。 2、梁箍筋加密区从柱边5cm开始为第一根，次梁与主梁交代处次梁双方距次梁5cm各加3个箍筋，间距为8倍钢筋直径，当在箍筋加密区范畴时，间距应小于即是100mm〔且不年夜于5d〕。 3、箍筋弯勾叠合处，在梁中应交错绑扎，箍筋弯勾为135°，平直长度为10d。 4、梁内吊筋构造为次梁宽度截面两侧跟加5cm为吊筋下部平直长度。 5、门窗口过梁箍筋启齿向上，阁下错开，与梁筋垂直，间距平均，门窗口过梁在两侧暗柱表里距柱边5cm必需各有一箍筋。 6、梁筋与柱筋必需穿插公正，必需柱包梁，绑扎必需到位，无有松扣、缺扣景象，火烧丝头必需在梁里，决不克不及露在不处。 7、梁、柱钢筋绑扎终了必需校订好梁柱的垂直度，以确保全部钢筋骨架尺寸利于入模。 〔四〕、墙体钢筋绑扎 1、墙体钢筋绑扎：弹放墙体地位线、标高操纵线、门窗扣线→预测验线→反省调剂破筋地位→暗柱主筋电渣压力焊→自检、专检→报验隐检→粗寻柱破筋垂直度→绑扎暗柱箍筋→自检箍筋绑扎跟暗柱垂直度→破筋搭接绑扎→绑扎梯子筋及程度筋、过梁钢筋、排距、拉筋→装置上部位操纵破筋位移的卡具→装置保护层垫块→吹风清算→自检、报检→专业测验→报监理隐检→与模板组办交代检。 2、板砼面放线后，实时反省墙体钢筋能否有位移景象，关于呈现移位的墙筋按1:6实时调剂。 3、绑扎破筋前把柱、墙筋的地位处的杂物清算干净，而后先绑3根竖向钢筋，并画好分档标记线，第一根必需距柱边5cm，把柱子跟门窗口边的暗柱钢筋，调剂垂直，而后绑扎其余的竖筋，最初绑扎程度筋。程度筋第一根距地5cm，竖筋必需运用梯子筋，梯子筋间距为1.5米一个，梯子筋底边1根跟最上边第二根跟中间一根长度与所放置的地位的墙体厚度少2mm，顶模棍两头头磨齐磨平，刷好防锈漆，其余的横杆出竖筋外边1.5cm，梯
