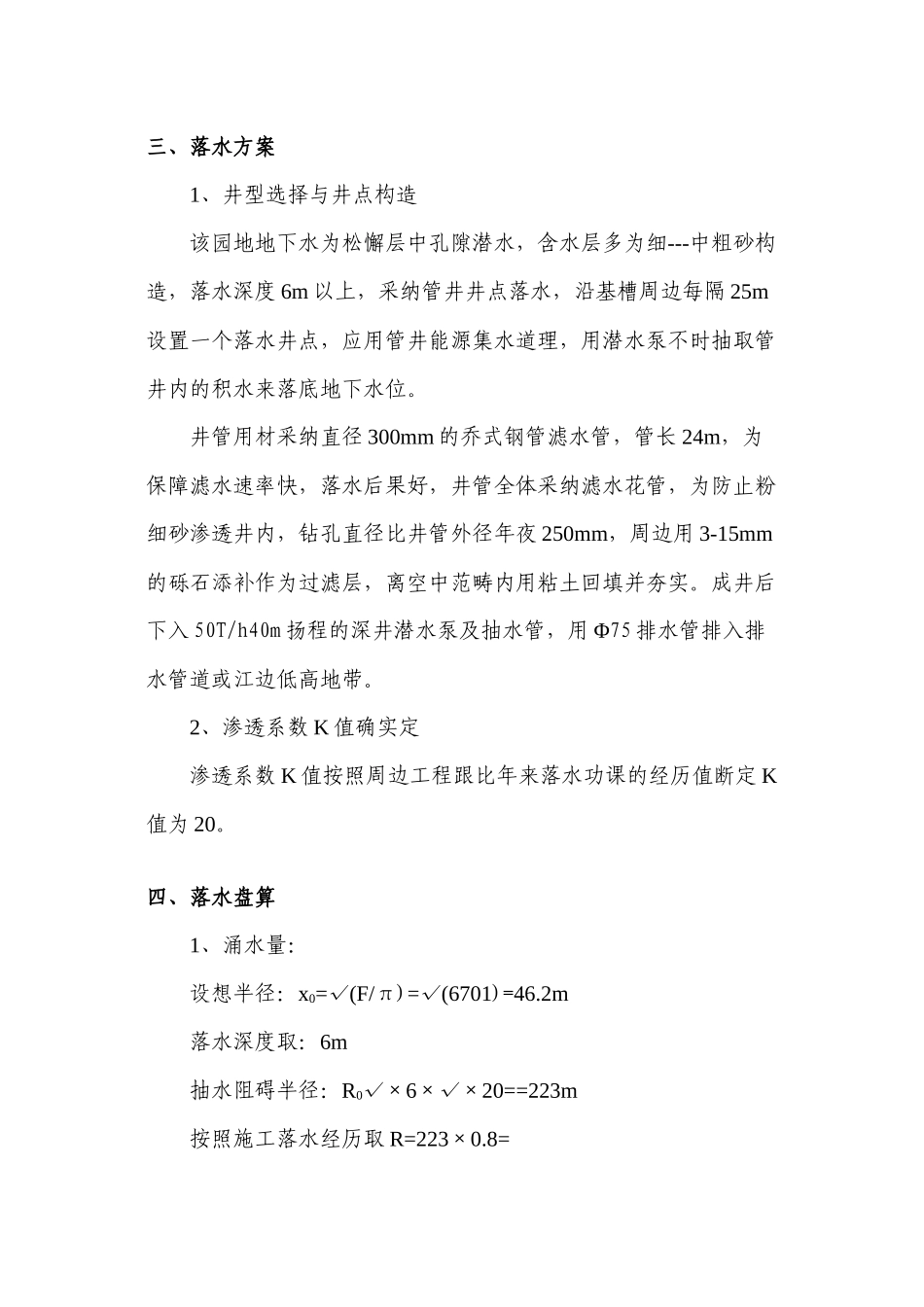

一、工程概略 哈尔滨圣亚极地海游馆位于哈市松花江北岸的玉轮湾，像一只宛在目前的巨型“贝壳〞静卧在太阳岛景不雅小道边。该修建外边线最长达115m，最宽40m，地上三层，修建高度约20m，地下一层，基槽底标高，占空中积约3500m2。 二、园地地质概略 按照2022年6月某项研讨院供应的该工程岩土工程勘探讲演园地地质概略如下： 1、园地地貌单位为松花江岸河道冲积构成的高漫滩，阵势绝对较平坦，南高北低，最年夜高差。 2、地层年夜抵分为：第一层杂填土〔层厚〕，第二层粉质粘土(层厚)，可塑，含年夜批水，第三层为粉砂(层厚)，第四层为细砂(层厚)，埋深，第五层为粗砂。三---五层多呈饱跟形态，松懈，稍密。 3、拟施工园地为第四序冲积构成的粉质粘土、砂土构成，按照地层岩性及物理力学特点地层分10层，并有透晶体夹层。 4、拟施工园地有地下水，水位在之间，为砂类地层中的潜水，要紧起源为年夜气落水及江水，无压。地下水波动水位在113.32-115.21m阁下。据水文站报导松花江如今水位为，基槽底标高为-1m。因此必需进展落水处置，方可保障施工的畸形进展。 三、落水方案 1、井型选择与井点构造 该园地地下水为松懈层中孔隙潜水，含水层多为细---中粗砂构造，落水深度6m以上，采纳管井井点落水，沿基槽周边每隔25m设置一个落水井点，应用管井能源集水道理，用潜水泵不时抽取管井内的积水来落底地下水位。 井管用材采纳直径300mm的乔式钢管滤水管，管长24m，为保障滤水速率快，落水后果好，井管全体采纳滤水花管，为防止粉细砂渗透井内，钻孔直径比井管外径年夜250mm，周边用3-15mm的砾石添补作为过滤层，离空中范畴内用粘土回填并夯实。成井后下入50T/h40m扬程的深井潜水泵及抽水管，用Φ75排水管排入排水管道或江边低高地带。 2、渗透系数K值确实定 渗透系数K值按照周边工程跟比年来落水功课的经历值断定K值为20。 四、落水盘算 1、涌水量： 设想半径：x0=√(F/π)=√(6701)=46.2m 落水深度取：6m 抽水阻碍半径：R0√×6×√×20==223m 按照施工落水经历取R=223×0.8= Q=1.366K(2H-S)S/lgR-lgx0 ×20×(2×18.19-6)×6/(lg178.4-lg46.2) =8487m3/d =0.098 m3/s 2、落水井点数盘算 选用50T/h×40米扬程的水泵任务，天天每个井点极限抽水量为720m3/d，其落水井点数n=(8487m3/d)/(720m3/d)=11.8(眼) 通过盘算并结合现场实践情况，沿基坑周边井距348/12=29m，布设12眼落水井点。 3、管井井点安排及校核 思索工程基槽开挖立体为突变“贝壳〞不规那么外形，盘算时类似取为矩形，综合思索如今为汛期，松花江及地表水位要比勘探时降低，及别的不断定、弗成预感等要素的阻碍，井点实践安排间距取25m，经屡次拭排断定设348/25=14眼井，井深24m，安排见附图： 14个管井井点距修建物核心的间隔： x1=lgx1 x2=lgx2=1.492 x3=45.542mlgx3=1.658 x4=lgx4 x5=lgx5=1.801 x6=lgx6=1.651 x7=lgx7=1.433 x8=lgx8=1.506 x9=lgx9=1.666 x10=lgx10=1.806 x11=lgx11=1.853 x12=lgx12=1.769 x13=lgx13 x14=lgx14 lgx1x2······x14=1.626+1.492+1.658+1.792+1.801+1.651+1.433+ 总涌水量： Q=1.366K(2H-S)S/{lg178.4-(1/14)(lgx1x2······x14)} ×20×{(2×18.19-6)×6}/{lg178.4-(1/14)×23.253} =8433m3/d =0.098 m3/s 与下面公式盘算的总涌水量相契合，故总涌水量、管井井点数跟安排间隔根本满意本工程落水恳求。  说  明 　 G以上。   联络：
