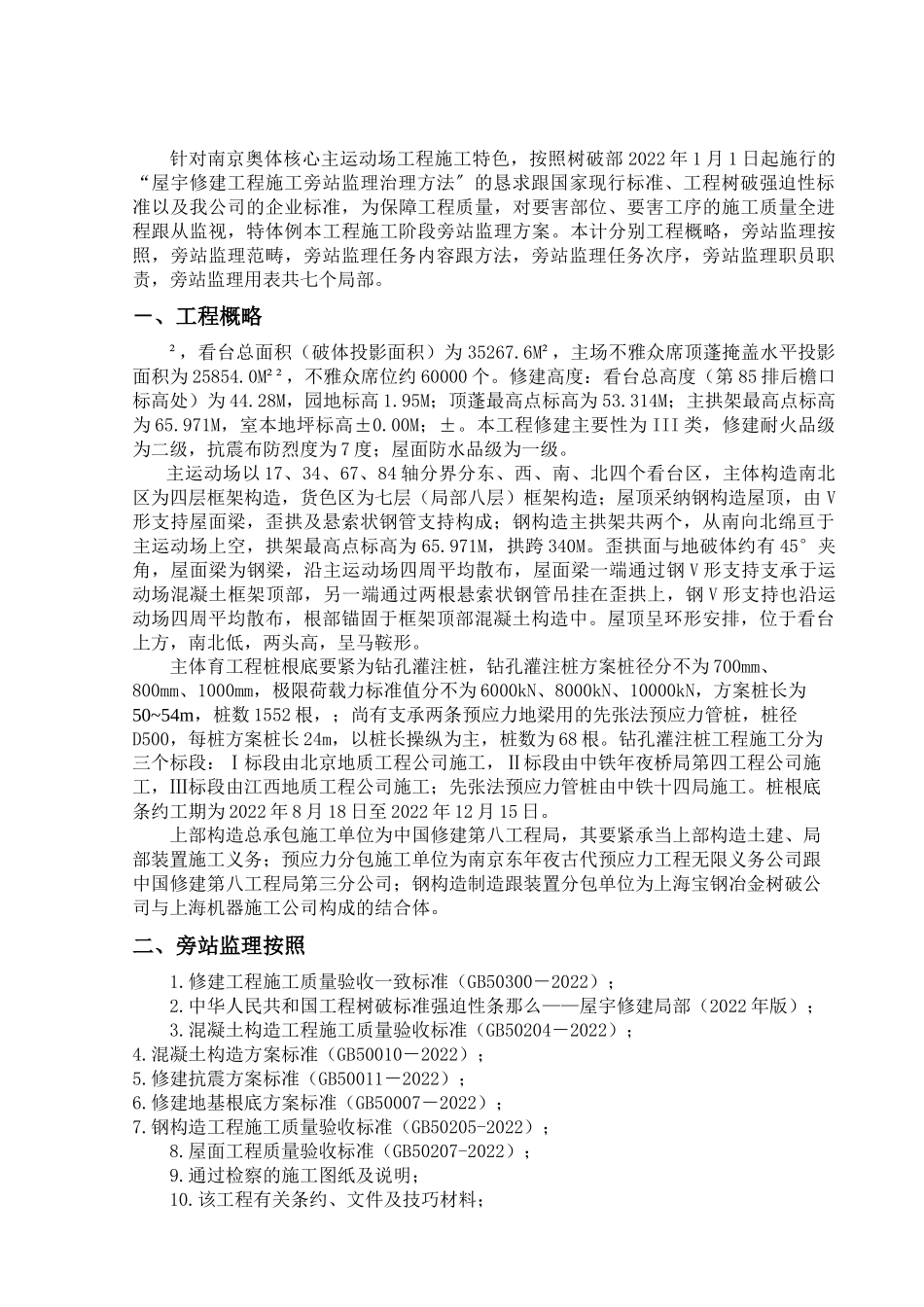

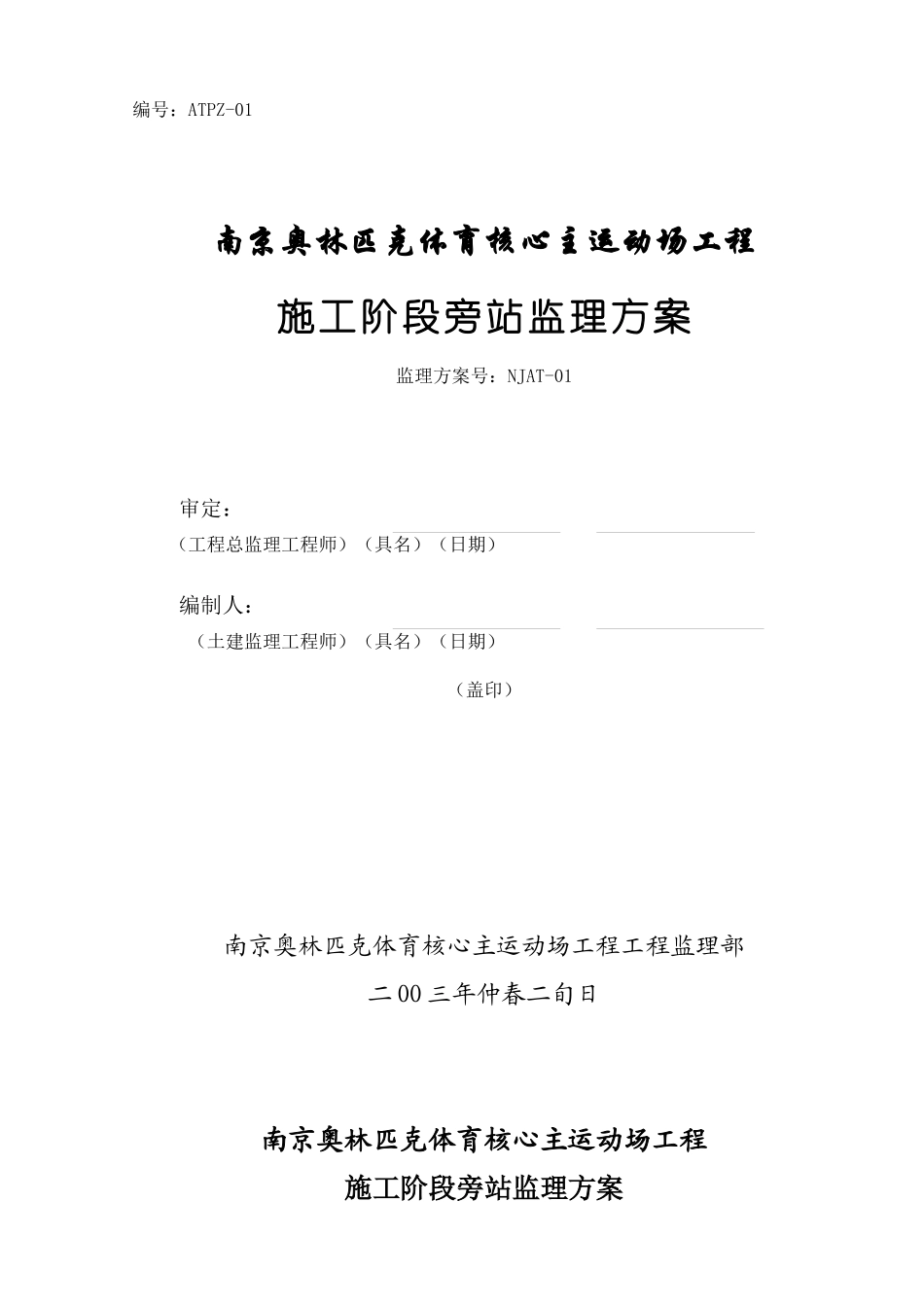

编号：ATPZ-01 南京奥林匹克体育核心主运动场工程 施工阶段旁站监理方案 监理方案号：NJAT-01 审定： （工程总监理工程师）（具名）（日期） 编制人： （土建监理工程师）（具名）（日期） （盖印） 南京奥林匹克体育核心主运动场工程工程监理部 二OO三年仲春二旬日 南京奥林匹克体育核心主运动场工程 施工阶段旁站监理方案 针对南京奥体核心主运动场工程施工特色，按照树破部2022年1月1日起施行的“屋宇修建工程施工旁站监理治理方法〞的恳求跟国家现行标准、工程树破强迫性标准以及我公司的企业标准，为保障工程质量，对要害部位、要害工序的施工质量全进程跟从监视，特体例本工程施工阶段旁站监理方案。本计分别工程概略，旁站监理按照，旁站监理范畴，旁站监理任务内容跟方法，旁站监理任务次序，旁站监理职员职责，旁站监理用表共七个局部。 －、工程概略 ²，看台总面积（破体投影面积）为35267.6M²，主场不雅众席顶蓬掩盖水平投影面积为25854.0M²²，不雅众席位约60000个。修建高度：看台总高度（第85排后檐口标高处）为44.28M，园地标高1.95M；顶蓬最高点标高为53.314M；主拱架最高点标高为65.971M，室本地坪标高±0.00M；±。本工程修建主要性为III类，修建耐火品级为二级，抗震布防烈度为7度；屋面防水品级为一级。 主运动场以17、34、67、84轴分界分东、西、南、北四个看台区，主体构造南北区为四层框架构造，货色区为七层（局部八层）框架构造；屋顶采纳钢构造屋顶，由V形支持屋面梁，歪拱及悬索状钢管支持构成；钢构造主拱架共两个，从南向北绵亘于主运动场上空，拱架最高点标高为65.971M，拱跨340M。歪拱面与地破体约有45°夹角，屋面梁为钢梁，沿主运动场四周平均散布，屋面梁一端通过钢V形支持支承于运动场混凝土框架顶部，另一端通过两根悬索状钢管吊挂在歪拱上，钢V形支持也沿运动场四周平均散布，根部锚固于框架顶部混凝土构造中。屋顶呈环形安排，位于看台上方，南北低，两头高，呈马鞍形。 主体育工程桩根底要紧为钻孔灌注桩，钻孔灌注桩方案桩径分不为700mm、800mm、1000mm，极限荷载力标准值分不为6000kN、8000kN、10000kN，方案桩长为50~54m，桩数1552根，；尚有支承两条预应力地梁用的先张法预应力管桩，桩径D500，每桩方案桩长24m，以桩长操纵为主，桩数为68根。钻孔灌注桩工程施工分为三个标段：Ⅰ标段由北京地质工程公司施工，Ⅱ标段由中铁年夜桥局第四工程公司施工，Ⅲ标段由江西地质工程公司施工；先张法预应力管桩由中铁十四局施工。桩根底条约工期为2022年8月18日至2022年12月15日。 上部构造总承包施工单位为中国修建第八工程局，其要紧承当上部构造土建、局部装置施工义务；预应力分包施工单位为南京东年夜古代预应力工程无限义务公司跟中国修建第八工程局第三分公司；钢构造制造跟装置分包单位为上海宝钢冶金树破公司与上海机器施工公司构成的结合体。 二、旁站监理按照 1.修建工程施工质量验收一致标准（GB50300－2022）； 2.中华人民共和国工程树破标准强迫性条那么——屋宇修建局部（2022年版）； 3.混凝土构造工程施工质量验收标准（GB50204－2022）； 4.混凝土构造方案标准（GB50010－2022）； 5.修建抗震方案标准（GB50011－2022）； 6.修建地基根底方案标准（GB50007－2022）； 7.钢构造工程施工质量验收标准（GB50205-2022）； 8.屋面工程质量验收标准（GB50207-2022）； 9.通过检察的施工图纸及说明； 10.该工程有关条约、文件及技巧材料； 11.南京奥体核心主运动场工程监理方案跟有关专业监理细那么； 12.经审批的有关施工构造方案； “屋宇修建工程施工旁站监理治理方法〞。 三、旁站监理范畴 旁站监理的范畴有： 1、根底工程方面包含：土方回填，混凝土灌注桩浇筑，根底钢筋混凝土及根底后浇带。 2、在主体构造工程方面包含：梁柱节点钢筋隐蔽进程，混凝土浇筑，预应力张拉，钢构造装置，网架构造装置。 四、旁站监理任务内容跟方法 4.1混凝土灌注桩浇筑 4.1.1沉渣的操纵 沉渣厚度是否满意标准跟方案恳求将直截了当关联到桩基承载力的发扬跟根底终极沉落量的巨细。 怎么样保障沉渣厚度不超越标准跟方案恳求，最要害的是要做好清孔任务，钢筋笼下毕，混凝土导管支设实现后，即可开始清孔。清孔时刻、清孔时导管的地位都要合时掌握。清孔终了后孔内应坚持水头高度，并应在30分钟内灌注混凝土。假设超越30分钟，灌注混凝土前应从新测定孔底沉淤厚度，直至满意有关规那么。 对沉渣厚度的丈量要保障丈量地位的精确，不要测桩尖顶端，也不要测桩端面变更处，丈量地位宜选在1/2锅底处，每次丈量都应如斯。沉渣厚度要满意方案≤70mm的恳求。 4.1.2混凝土浇筑 本工程运用预拌商品混凝土，混凝土浇筑前恳求施工单位供应运用的商品混凝土的共同比告诉单，监理职员应实时与事前提供的试配单加以比照，契合恳求前方同意浇筑。 桩端清孔终了，半小时内必需进展混凝土浇筑，假设清孔终了等停时刻过长，应从新清孔，契合恳求前方同意浇筑。。 浇筑进程中应按恳求反省以下多少个方面的参数，看是否契合恳求。 1)混凝土坍落度 混凝土在本身自重感化下可以自行流淌，存在精良的抗离析才能；按照方案恳求水下混凝土坍落度为160mm~200mm，1小时内丧掉的坍落度小于50mm； 2)反省水下灌注混凝土所用导管的构造跟运用应契合以下规那么： ①导管壁厚不宜小于3mm，直径宜为250mm，底管长不宜小于4m，讨论宜法兰或双螺纹方扣疾速讨论； ②导管晋升时，不得挂住钢筋笼； ③导管运用前应试拼装、试压，试水压力为～1.0Mpa； 运用的隔水栓应有精良的隔水功用，保障顺遂排斥。 3)水下混凝土灌注应遵守以下规那么： ①开始浇筑水下混凝土时，为使隔水栓能顺遂排斥，导管底部至孔底的间隔宜为300～500mm，桩直径小于600mm时可恰当加年夜导管底部至孔底的间隔； ②应有充足的混凝土储藏量，使导管一次埋入混凝土面以下以上； ③混凝土首灌量为2m³，导管埋深宜为2～6m，严禁导管提出混凝土面，应实时丈量导管埋深及管表里混凝土面的高差，填写有关记载； ④水下混凝土必需连续施工，每根桩按初盘混凝土的初凝时刻操纵，对浇筑进程中的所有缺点均应记载存案； ⑤操纵最初一次灌注量，桩顶标高不得偏低，应凿除的浮浆高度必需保障裸露的混凝土到达强度方案值；桩长应超过方案标高一倍桩径。假设达不到上述恳求，应采纳拔出式振捣器振实桩顶局部混凝土。凿桩应严峻操纵桩顶标高，凿桩外表必需平坦，不得毁坏桩身质量。 ⑥反省每根桩的实践灌注量，盘算混凝土充盈系数，充盈系数应不小于1.1。 4)试块留置 混凝土每任务班不得少于一组试块，每浇筑50m³必需有一组试块，缺乏50m³的桩，每根桩不得少于一组试块。 试块抽取应随机，抽取后要实时注明制造日期、编号、对应的桩号等，并做好养护任务。 5)应留意气象对混凝土质量的阻碍 ①气温较低时： 室外日平均气温连续5天波动低于5。C时，按冬期施工混凝土施工； 冬期施工的混凝土桩顶强度在到达方案强度的50%前不该受冻； 灌注时的混凝土温度以10~20。C为宜。灌注终了后必需实时在桩顶加盖草包或采纳其余保温方法。 ②气温较高时： 暑期施工时混凝土中应参加过量的缓凝剂或缓凝减水剂，使新拌混凝土能在4~8小时内存在塑性或流淌性，以保障顺遂施工跟凝聚密实；灌注终了后，应实时进展养护，坚持桩顶有必定的湿度。 4.2土方回填 4.2.1填土前，应对填方基底跟已完隐蔽工程进展反省跟两头验收，并做好记载。如在耕植土或松土上填方，应在基底压实后再进展。 ·填土前，去除基底的渣滓、树根等杂物，抽除坑穴积水、淤泥。 ·混凝土应到达必定的强度，不致因填土而受损害时，方可回填。 ·回填次序，应按基底排水偏向由高到低分层进展。 ·基坑回填应在相对两侧或四周同时进展。 4.4.2反省填方土料应契合方案恳求，当方案无恳求时，应契合以下规那么。 ·含水量契合压实恳求的粘性土，可用作各层填料。 · 4.2.3填方施工前，应按照工程特色、填料品种、方案压实系数、施工前提跟施工方案反省施工单位选择的压实机具是否公正，填方施工进程中应反省排水方法，每层填筑厚度、含水量操纵、压实水平。填筑厚度及压实遍数应按照土质，压实系数及所用机具断定，分层厚度跟压实遍数见表1。 4.2.4填方施工应濒临水中分层填土、压实跟测定压实后土的干容重，测验其压实系数跟压实范畴契合方案恳求后，才能填筑下层。填土压实的质量恳求跟取样数目应契合以下恳求： ·3，且应疏散不得会合。 ·采纳环刀取样时，基坑回填每20～50m3取样一组，取样部位应在每层压实后的下半部。 填土施工时的分层厚度及压实遍数表1 压实机具 分层厚度（mm） 每层压实遍数 平碾 250～300 6～8 振动压实机 250～350 3～4 柴油打夯机 200～250 3～4 人工打夯 ＜200 3～4 4.2.5填料为粘性土或排水不良的砂土时，其最优含水量与响应的最年夜干容重，按击实试验测定。填料为粘性土时，填土前应测验其含水量是否在操纵范畴内：如含水量偏高，可采纳翻松、晾晒、平均掺入干土（或吸水性材料）等方法；如含水量偏低，可采纳事后洒水潮湿、添加压实遍数或运用年夜功用压实机器等方法。 4.2.6分段填筑时，每层接缝处应做成歪坡形，辗迹堆叠0.5m～1.0m。上下接缝错开≥1.0m。填方中采纳两种透水性差异的填料分层填筑时，下层宜填筑透水性较小的填料，下层宜填筑透水性较年夜的填料，填方基土外表应做成恰当的排水坡度，边坡不得用透水性较小的填料封锁。 4.2.7填方施工终了后，应反省标高、边坡坡度、压实水平等，测验标准应契合表2的规那么。 填土工程质量测验标准（mm）表2 项 序 反省工程 同意偏向或同意值 反省方法 桩基基坑基槽 园地平坦 管沟 地（路）面根底层 人工 机器 主控工程 1 标高 -50 ±30 ±50 -50 -50 水准仪 2 分层压实系数 方案恳求 按规那么方法 一般工程 1 回填土料 方案恳求 取样反省或直不雅鉴不 2 分层厚度及含水量 方案恳求 水准仪及抽样反省 3 外表平坦度 20 20 30 20 20 用靠尺或水准仪 4.3根底钢筋混凝土及根底后浇带混凝土 4.3.1钢筋混凝土根底质量操纵点设置跟操纵手腕见下表，混凝土施工监理内容按照上部钢筋混凝土旁站方案履行。 钢筋混凝土根底工程质量操纵点设置地位及操纵手腕表3 质量操纵点 操纵手腕 .地位（轴线及高度） .形状尺寸 .柱插筋型号、直径、数目 .砼强度品级、砼抗渗品级等 .地下管线预留孔及预埋 丈量 量测 量测 现场制造试验块，考核试验讲演 量测 4.3.2根底后浇带混凝土 1.反省根底后浇带的地位是否按方案恳求跟施工技巧方案留置。 2.反省后浇带留置处，钢筋、模板等的处置方法是否满意方案恳求跟施工技巧方案。 3.根底后浇带混凝土浇筑前，应对原混凝土面处置情况反省是否满意有关恳求，模板内是否清算干净等。 4.根底后浇带混凝土浇筑按上部钢筋混凝土旁站方案履行。 以上各项，监理职员反省后要实时做好反省记载。 4.4主体构造钢筋混凝土 4.4.1梁柱节点钢筋隐蔽进程 本工程主体为现浇钢筋混凝土框架构造，梁柱节点是现浇钢筋混凝土框架构造的要害受力点，该部位钢筋方案安排跟构造恳求都较为庞杂，因而这局部的钢筋隐蔽进程是监理职员反省操纵的
