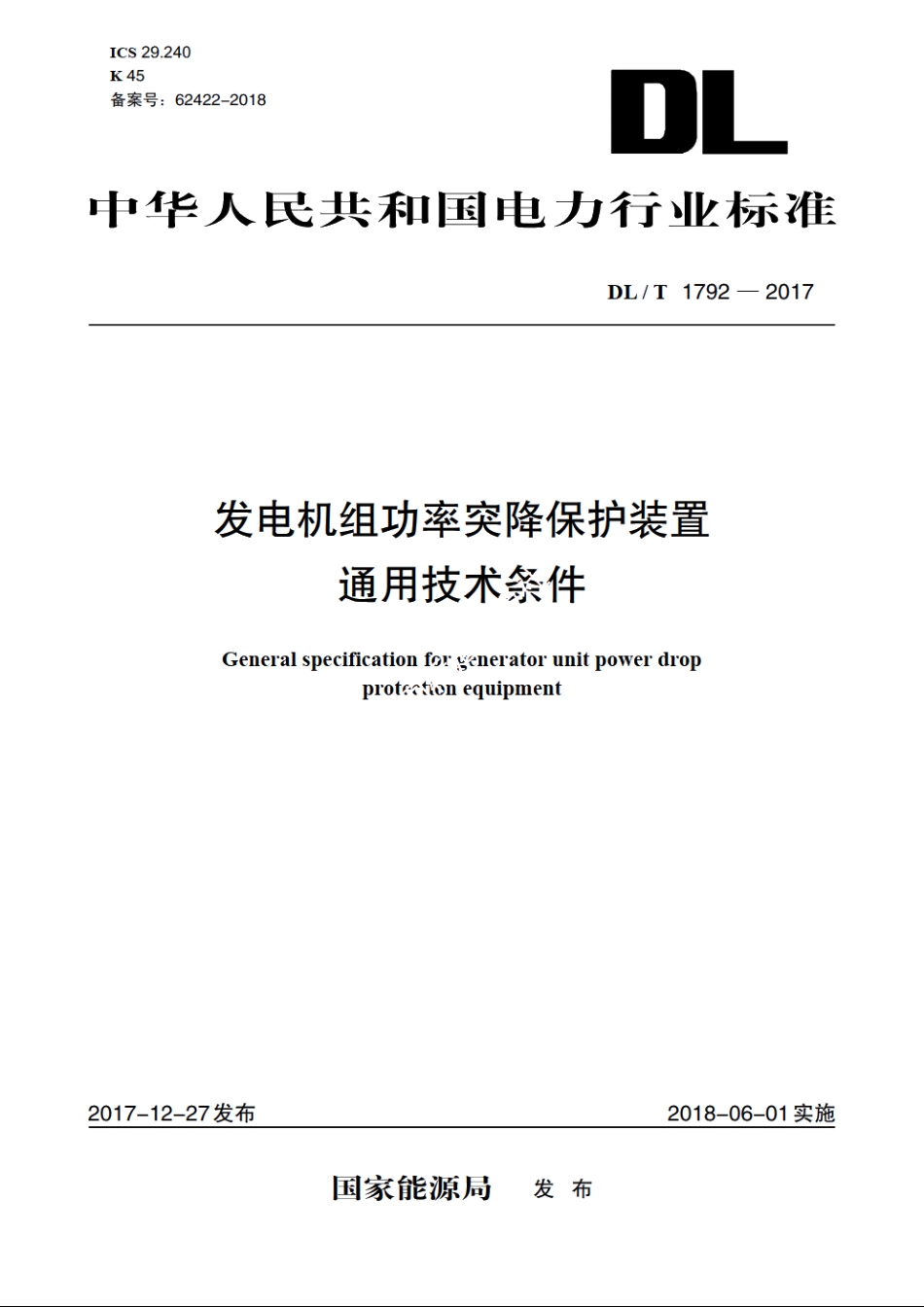

ICs29.240K45备案号：62422-2018D中华人民共和国电力行业标住DL/T1792-2017发电机组功率突降保护装置通用技术条件General specification for senerator unit power dropproterfion equipment2017-12-27发布2018-06-01实施国家能源局发布DL/T1792-2017GBT17626.29电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验GBT19520.12电了设备机械结构482.6mm(19in)系列机械结构尺寸第3-101部分：插箱及其插件GBT20840.7互感器第7部分：电子式电压互感器GBT20840.8互感器第8部分：电子式电流互感器GBT26864电力系统继电保护产品动模试验DL/T478继电保护和安全自动装置通用技术条件DL/T995继电保护和电网安全自动装置检验规程3术语和定义GB/T2900.1、GBT2900.17、GBT2900.49、DLT478界定的以及下列术语和定义适用于本文件。3.1发电机组功率突降保护generator unit power drop protection预定在发电机组单元（包括发电机、变压器、汽轮机、锅炉及辅机系统等）以外的故障或异常引起的发电机组电功率输出通道异常中断时动作的保护。4技术要求4.1环境条件4.1.1正常工作大气条件装置正常工作大气条件应符合下列要求：a)环境温度：一10十55。b)相对湿度：5%一95%（装置内部既无凝露，也不应结冰）。c)大气压力：80kPa106kPa。4.1.2正常试验大气条件装置正常试验大气条件应符合下列要求：a)环境温度：+15十35。b)相对湿度：45%-75%。c)大气压力：86kPa106kPa。4.1.3贮存和运输环境温度贮存和运输环境温度应符合下列要求：a)贮存环境温度为一25十55，相对湿度不大于85%。b)运输环境温度为一25十70，相对湿度不大于85%。4.1.4周围环境条件周围环境应符合下列要求：a)应遮阳，挡雨雪，防御雷击、沙尘，通风。b)不允许有超过6.4规定的电磁干扰存在。c)场地应符合GB/T9361中B类安全要求的规定。
