换流站直流场用支柱绝缘子 第1部分：技术条件 DLT 1472.1-2015.pdf

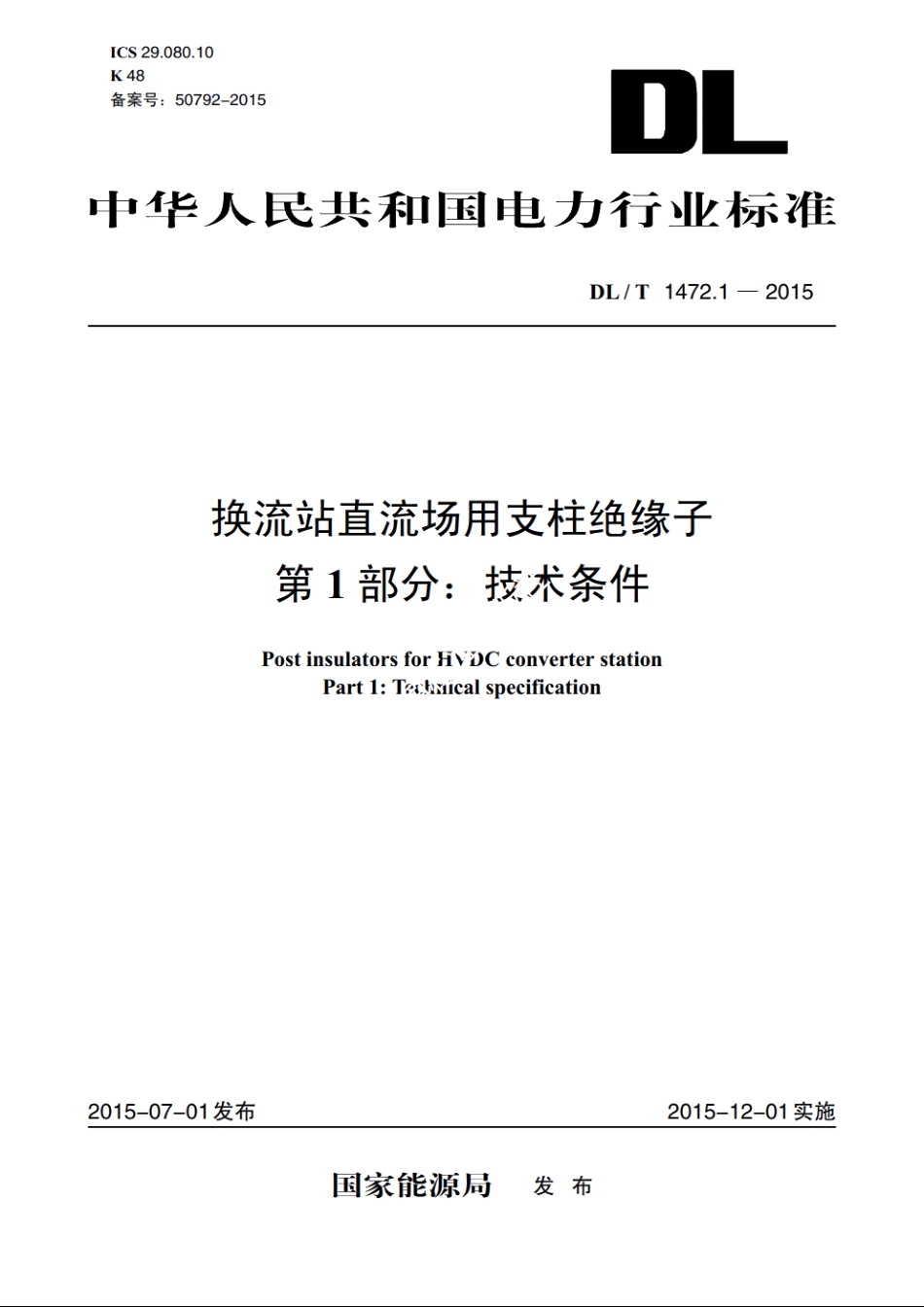

ICs29.080.10K48备案号：50792-2015中华人民共和国电力行业标住DL/T1472.1-2015换流站直流场用支柱绝缘子第1部分：技术条件Post insulators for HviC converter stationPart 1:Techaical specification2015-07-01发布2015-12-01实施国家能源局发布DL/T1472.1-2015DLT627绝缘子用常温固化硅橡胶防污闪涂料DLT810500kV及以上电压等级直流棒形悬式复合绝缘子技术条件DLT1000.3标称电压高于1000V架空线路用绝缘子使用导则第3部分：交流系统用棒形悬式复合绝缘子DLT1048标称电压高于1000V的交流用棒形支柱复合绝缘子一定义、试验方法及验收规则JB/T3384高压绝缘子抽样方案BT4307绝缘子胶装用水泥胶合剂JB/T5891绝缘子用黑色金属铸件技术条件JBT8177绝缘子金属附件热镀锌层通用技术条件JBT9673绝缘子产品包装JBT9674超声波探测瓷件内部缺陷3术语和定义GBT2900.5、GBT2900.8和GBT8287.1所界定的以及下列术语和定义适用于本文件。3.1支柱复合绝缘子composite post insulator由承受负荷的绝缘芯体、复合材料伞套和固定在绝缘芯体上的端部装配件构成的支柱绝缘子。4一般使用条件本部分所规定的绝缘子的一般使用条件参见附录A5通用技术要求5.1一般技术要求绝缘子应按本部分以及规定程序批准的技术条件和图样制造。5.1.1外形参数绝缘子的大小伞伸出之差、伞间距与伞伸出之比、伞间最小距离、局部爬电距离与间距之比、伞倾角、爬电系数、参考统一爬电比距(RUSCD)的修正、直径修正等外形参数应符合GBT26218.1的规定。5.1.2统一爬电比距按直流场污秽等级确定统一爬电比距。5.1.3绝缘子外观质量和主要尺寸除符合图样要求外，其余外观质量和主要尺寸应符合GBT8287.1、GBT22079、DLT810的规定。5.1.4其他技术要求绝缘子其他技术要求应符合GB/T8287.1、GBT8287.2、DLT1048的相关规定。5.2尺寸和形位偏差5.2.1尺寸特性尺寸特性规定如下：2
