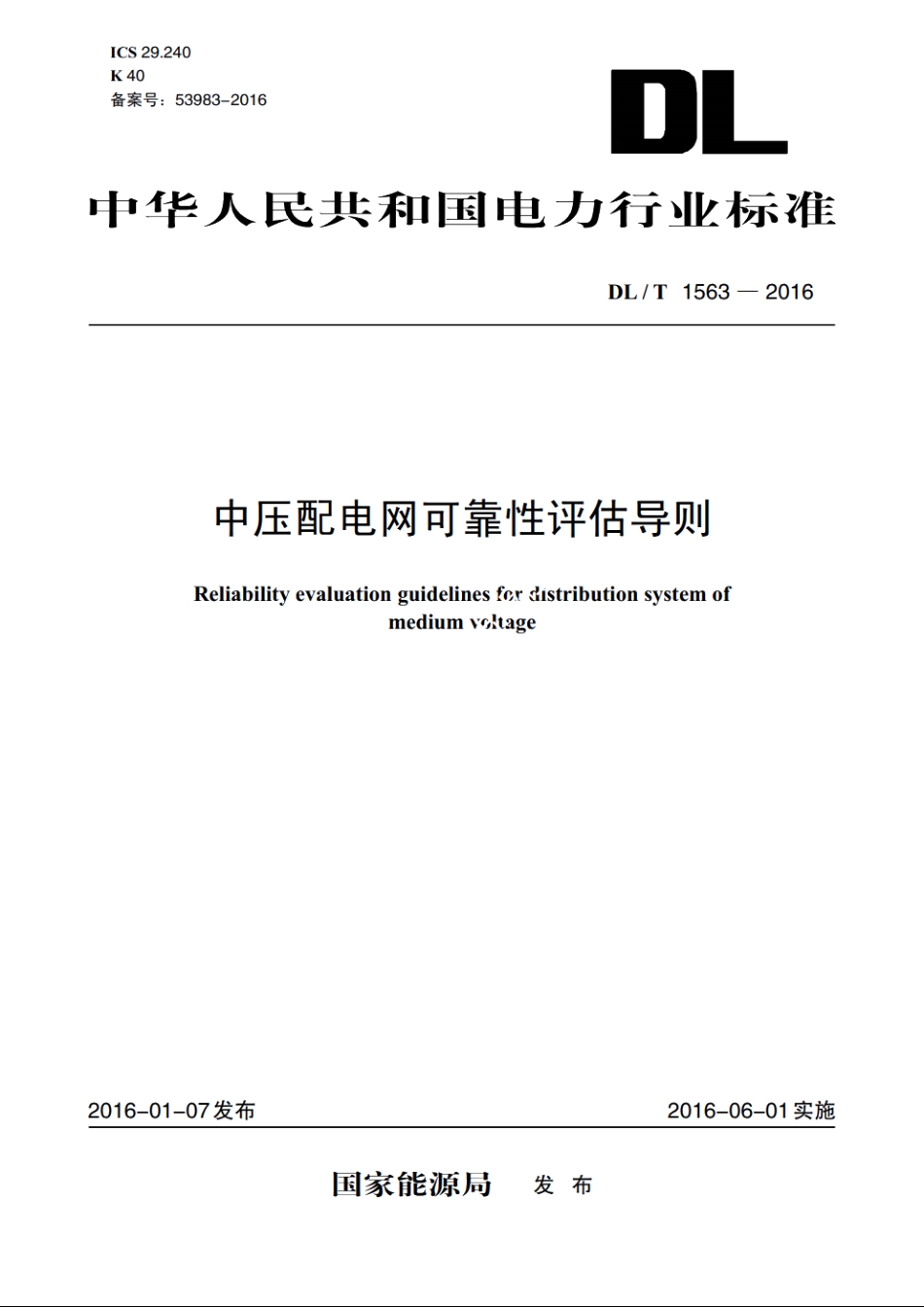

中压配电网可靠性评估导则 DLT 1563-2016.pdf

DL/T1563-2016中压配电网可靠性评估导则1范围本标准规定了中压配电网（简称配电网）可靠性评估的术语和定义、总则、评估指标体系、模型与参数、评估流程及方法、评估软件设计要求以及评估报告编制要求。本标准适用于供电企业及电力客户的中压配电网可靠性评估分析工作和中压配电网规划、设计、建设、改造、生产运行中的可靠性评估工作。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T156标准电压DLT836.1一2016供电系统供电可靠性评价规程第1部分：通用要求DLT836.2一2016供电系统供电可靠性评价规程箪2部分：高中压用户GB/T7826系统可靠性分析技术失效模式和影响分标(FME4)程序DLT861电力可靠性基本名词术语3术语和定义下列术语和定义适用于本文件。3.1中压配电网distribution system of medium voltage由各变电站（发电厂）10(6、20)kV母线开始至配电变压器二次侧出线套管为止，以及10(6、20)kV用户的电气设备与供电企业的管界点为止范围内所构成的供电网络。3.2线段zone of distribution feeder通过开关设备对线路进行隔离划分形成的每一部分，一般按线路工作时停电的最小线路范围进行统计。3.3负荷点load point对于现状电网，一个中压用户统计单位就是一个负荷点：对于规划电网，根据空间负荷预测情况确定负荷点。3.4故障定位隔离时间fault localization and isolation time从故障停电发生到故障点被隔离的时间，单位：h。3.5故障修复时间repair time从设施故障导致停电到故障设施通过修复或更换而恢复供电的时间，单位：。3.6故障停电联络开关切换时间switching time of tie switch从故障点被隔离到负荷转供完成的时间，单位：h。
