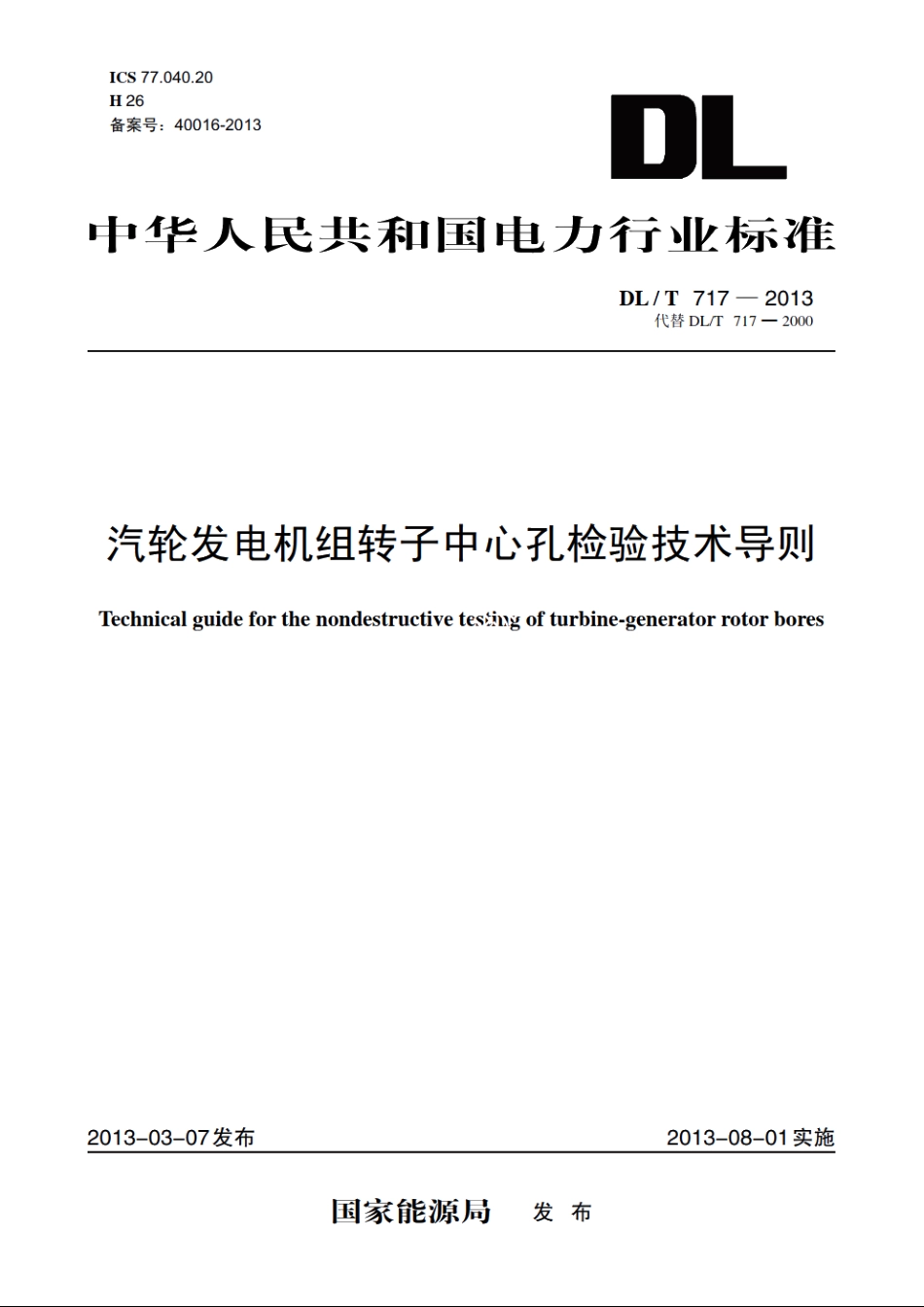

汽轮发电机组转子中心孔检验技术导则 DLT 717-2013.pdf

DL/T717-2013汽轮发电机组转子中心孔检验技术导则1范围本标准规定了火力发电厂汽轮发电机组整锻转子中心孔检验方法、评定标准和对检验设备的技术要求。本标准适用于火力发电厂在役汽轮发电机组带中心孔整锻转子的检验，也适用于制造阶段的汽轮发电机组带中心孔转子的检验。核动力发电机组的带中心孔转子检验可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改革适用于本文件。DLT675电力工业无损检测人员资格考核规则BT1581汽轮机、发电机转子和主轴锻件超声决深伤方法BT9214无损检测A型脉冲反射式超声，检测系统工作性能测试方法JBT10061A型脉冲反射式超声波探伤仪通用技术条件JBT10062超声探伤用探头性能网这方法3人员要求3.1按本标准从事检验的人员，应按照DLT675的规定进行培训、考核，并取得相应的资格证书，从事与汽轮发电机组转子中心孔检验方法和资格级别相应的无损检验工作。3.2从事检验的人员应遵守电力安全工作规程的有关规定，当检验条件符合安全作业条件及本标准的工艺要求时，方可进行检验。4检验设备的技术要求4.1检验设备最大检验长度应不小于8，并具有使检测部分能前、后均匀连续移动和周向正、反向均匀连续转动的功能。轴向距离坐标L,其误差应不大于1mm:周向角度坐标0，其误差应不大于0.75。4.2超声波探伤仪应符合JBT9214和jBT10061的规定，超声波探头性能应符合JBT10062的规定，还应符合下述要求：a)水平线性误差应不大于1%：b)垂直线性误差应不大于5%。4.3内窥镜性能应满足下列规定：a)物方分辨率应大于10Lp/mm(线对数/毫米，分辨率计算单位)：b)物方视场应不大于中30：c)内窥镜系统最小能检出应力为0.5mm长度的缺陷。4.4涡流检验仪器应具有下列功能：a)两个独立可选频率，频率范围为1kHz2MHz:b)阻抗平面显示功能：c)滤波器、报警装置：d)记求、储存和回放功能。
