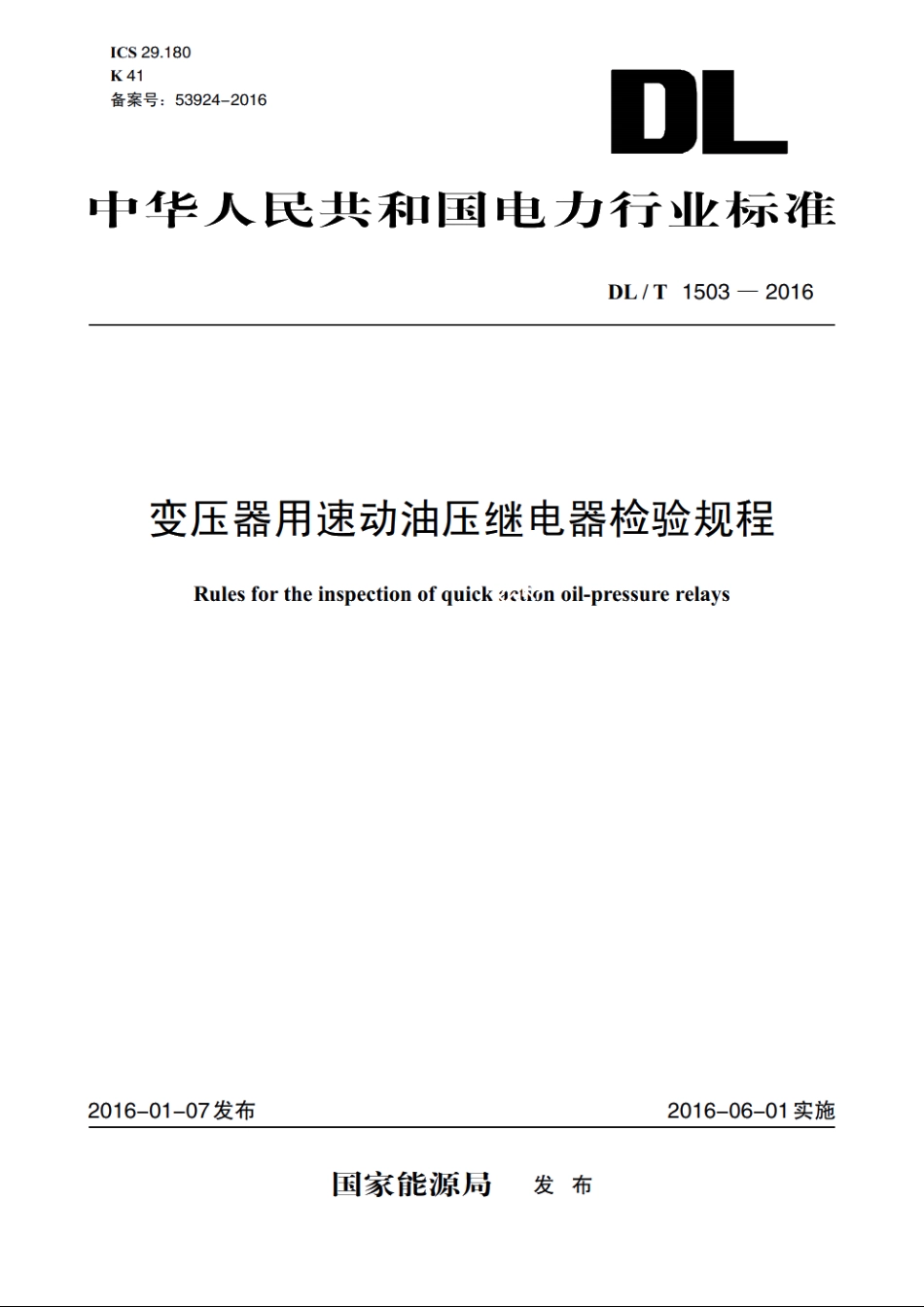

变压器用速动油压继电器检验规程 DLT 1503-2016.pdf

DL/T1503-2016变压器用速动油压继电器检验规程1范围本标准规定了速动油压继电器的检验周期、检验项目、检验条件、检验方法及规则。本标准适用于保护油浸式电力变压器和油浸式电抗器用的速动油压继电器（简称继电器），作为速动油压继电器检验的规则和依据。2规范性引用文件下列文件中的引用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB4208-一2008外壳防护等级(IP代码)BT10430一2015变压器用速动油压继电器3术语和定义3.1速动油压继电器quick action oil-pressure relay运行中的变压器、电抗器发生故障，油箱内压器油在单位时间内的压力升高速率达到整定限值时，继电器迅速动作，使控制回路及时发出信号，可使变压器、电抗器退出运行状态的一种继电器，又称压力突变继电器。3.2触点循环容量contact cycling capacity在诸如触点电压、循环次数、功率因数、时间常数等的规定条件下，输出电路能够连续接通和断开的最大电流值。3.3压力上升速度rating of pressure rise指单位时间内压力上升的数值，单位为kPas。3.4动作时间operate time继电器内部按设定的压力上升速度进行加压，压力上升瞬间开始计时，当继电器动作，停止计时，此时间间隔即为继电器的动作时间，单位为s。3.5例行试验routine test继电器使用过程中需要经常和反复做的试验，试验周期由用户根据需要自行制订。4检验周期4.1继电器安装前。4.2变压器大修时。4.3继电器误动、拒动、检修后等必要时。
