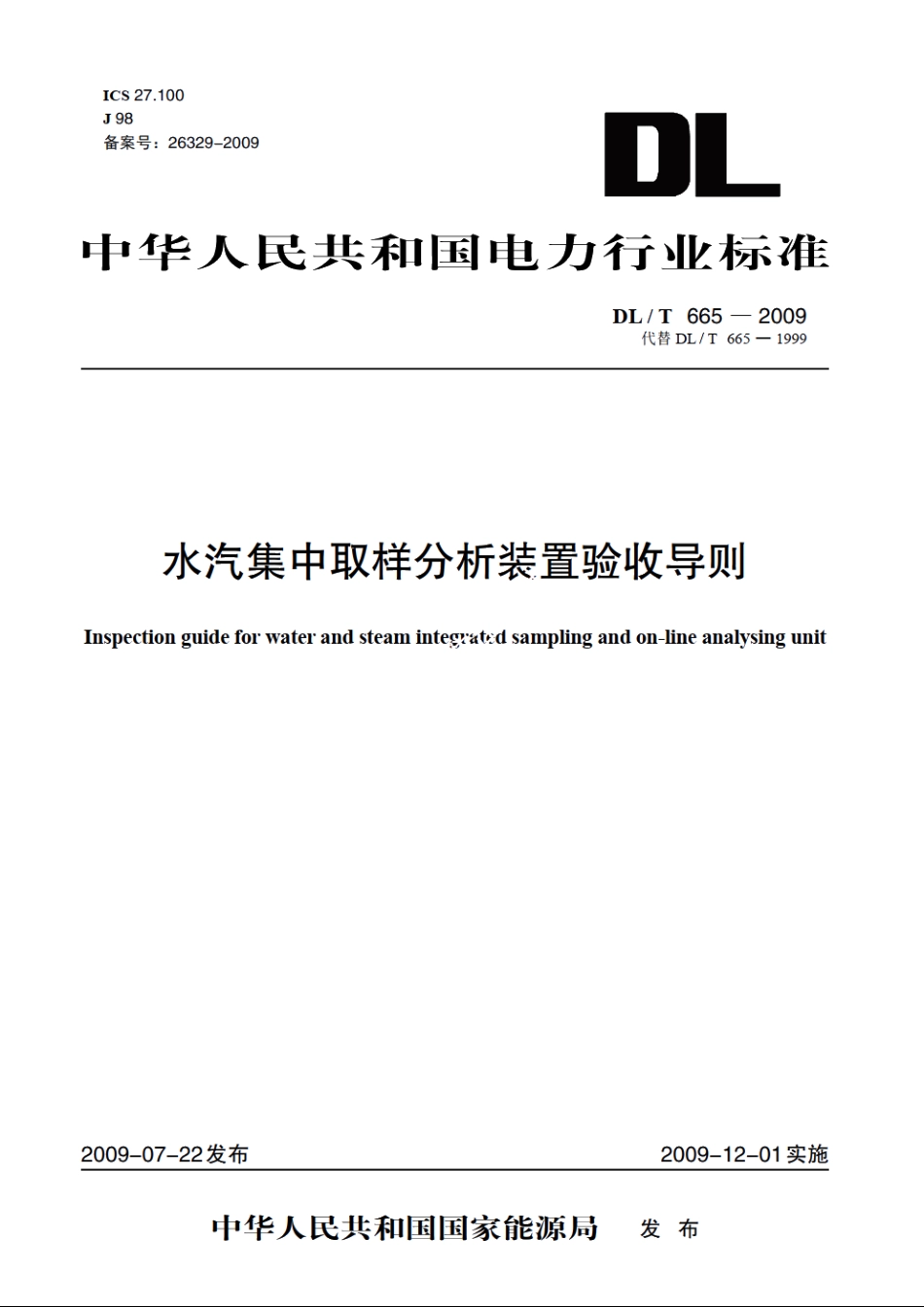

水汽集中取样分析装置验收导则
DLT
665-2009
水汽
集中
取样
分析
装置
验收
665
2009

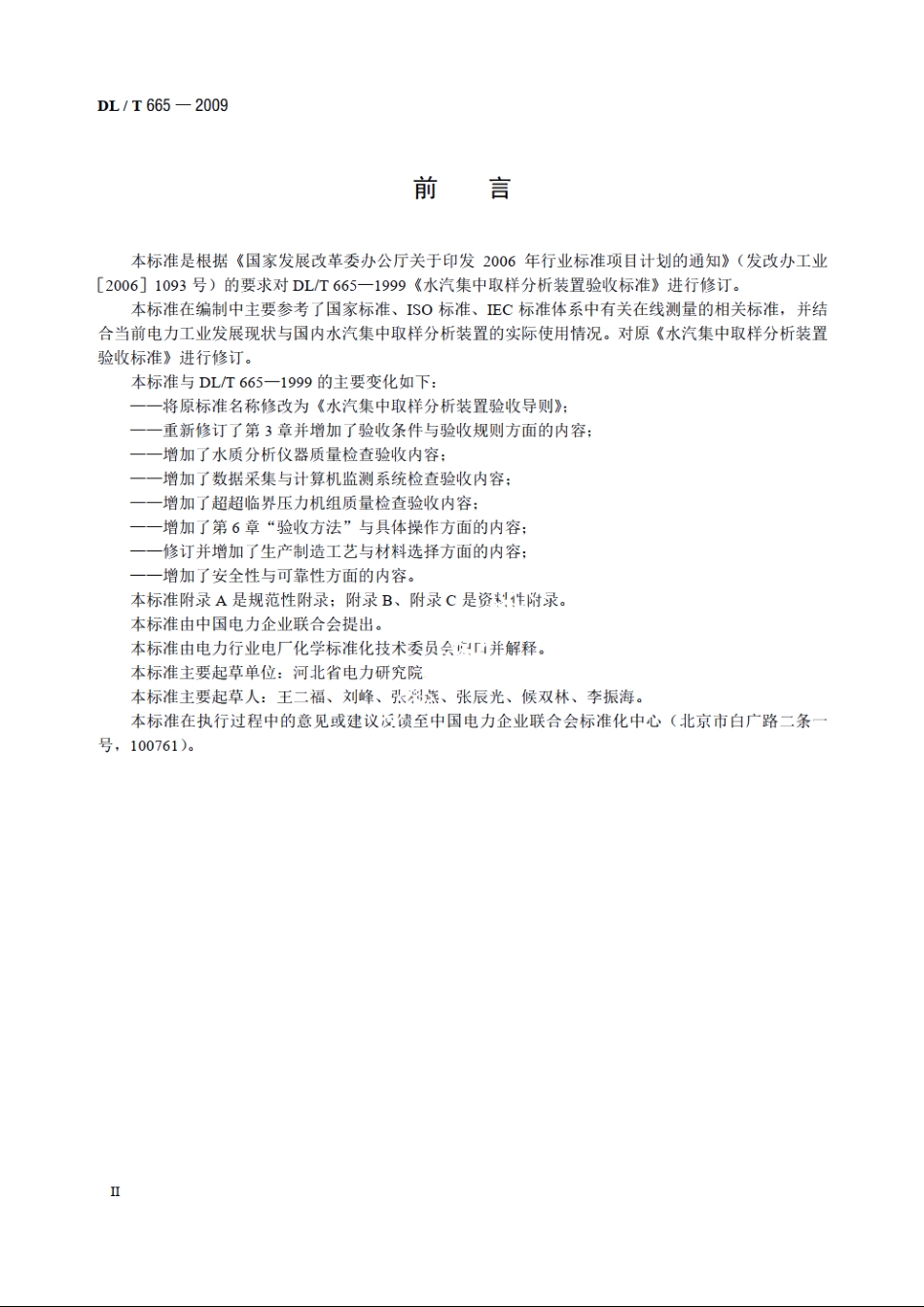

DL/T665-2009前言本标准是根据国家发展改革委办公厅关于印发2006年行业标准项目计划的通知(发改办工业20061093号)的要求对DL/T665一1999水汽集中取样分析装置验收标准进行修订。本标准在编制中主要参考了国家标准、ISO标准、正C标准体系中有关在线测量的相关标准,并结合当前电力工业发展现状与国内水汽集中取样分析装置的实际使用情况。对原水汽集中取样分析装置验收标准进行修订。本标准与DLT665一1999的主要变化如下:一一将原标准名称修改为水汽集中取样分析装置验收导则:重新修订了第3章并增加了验收条件与验收规则方面的内容:一一增加了水质分析仪器质量检查验收内容:一增加了数据采集与计算机监测系统检查验收内容:一一增加了超超临界压力机组质量检查验收内容:一一增加了第6章“验收方法”与具体操作方面的内容:一一修订并增加了生产制造工艺与材料选择方面的内容:增加了安全性与可靠性方面的内容。本标准附录A是规范性附录;附录B、附录C是资米!件附录。本标准由中国电力企业联合会提出。本标准由电力行业电厂化学标准化技术委员会并解释。本标准主要起草单位:河北省电力研究院本标准主要起草人:王二福、刘峰、弘燕、张辰光、候双林、李振海。本标准在执行过程中的意见或建议债至中国电力企业联合会标准化中心(北京市白广路二条一号,100761)。DL/T665-2009门合格门合格供货万随机文形式检验合格厂技术性能质量检查验收件检查相标检松结束程序(填号质检报告单)不不格整改格或重新校准或进行故障处退货理维修不合格图1取样分析装置质量检查验收操作程序4验收用仪器设备4.1游标卡尺:测量不确定度为0.020:4.2150mm框式水平仪:分辨率为0.02mm/m:4.3100mm15mm公制塞尺:量限为0.05mm1.00mm;4.40100MPa水压试验机:压力精度优于士1%:4.5500M2/500绝缘电阻表:精度优于1.0级:4.605000TWAC、50Hz正弦波耐压试验仪:电压精度优于3%:4.7接地电阻测量仪:精度优于0.01级:4.80-10mAAC电流表:精度优于0.01级。5验收内容和方法5.1随机文件检验供货方提供的随机文件与图纸资料应包落:a)产品质量检查合格证:b)产品资质证明文件(复印件):c)供货清单及备品备件清单:d)产品使用维护说明书,使用维护说明书应符合GB9969.1的规定,其中应含有保护系统的安装使用说明:)产品系统图、取样架、水质分析仪器、数据采集系统监测模块等部件的配装总图、电气控制原理图、端子排与二次线的接线图、软件程序框图,图纸资料应与实际供货相符;)配套的热工仪表、水质分析仪器使用说明书:g)数据采集系统相关资料,其中包括硬件接口、下位机与上位机及网络数据库共享条件方面内容:)高温高压阀、减压阀、冷却器与高温高压管路(或降温降压器),应有国家授权相关机构的书面资质证明材料,并提供相关参数的技术资料和运行考核报告:)高温高压取样点的高温高压阀应具有使用寿命不低于两年的质量承诺书,冷却器、过滤器应具有使用寿命不低于五年的质量承诺书。5.2形式检验5.2.1设备的标牌或铭牌应符合GB13306的规定,包装、运输、储存应符合GB191的规定。5.2.2随机发货的水质分析仪器与计算机系统应符合DLT913的规定,包装应具有可靠的防振、防水、防腐、防霉、防冻和防静电措施。5.2.3开箱检查时应根据供货清单、系统图,对照实物逐一核对检查,如果在运输中发现有一些精密仪器、仪表与元器件有可能损坏时,应对在运输过程中遭受损坏的情况作出评估。2
