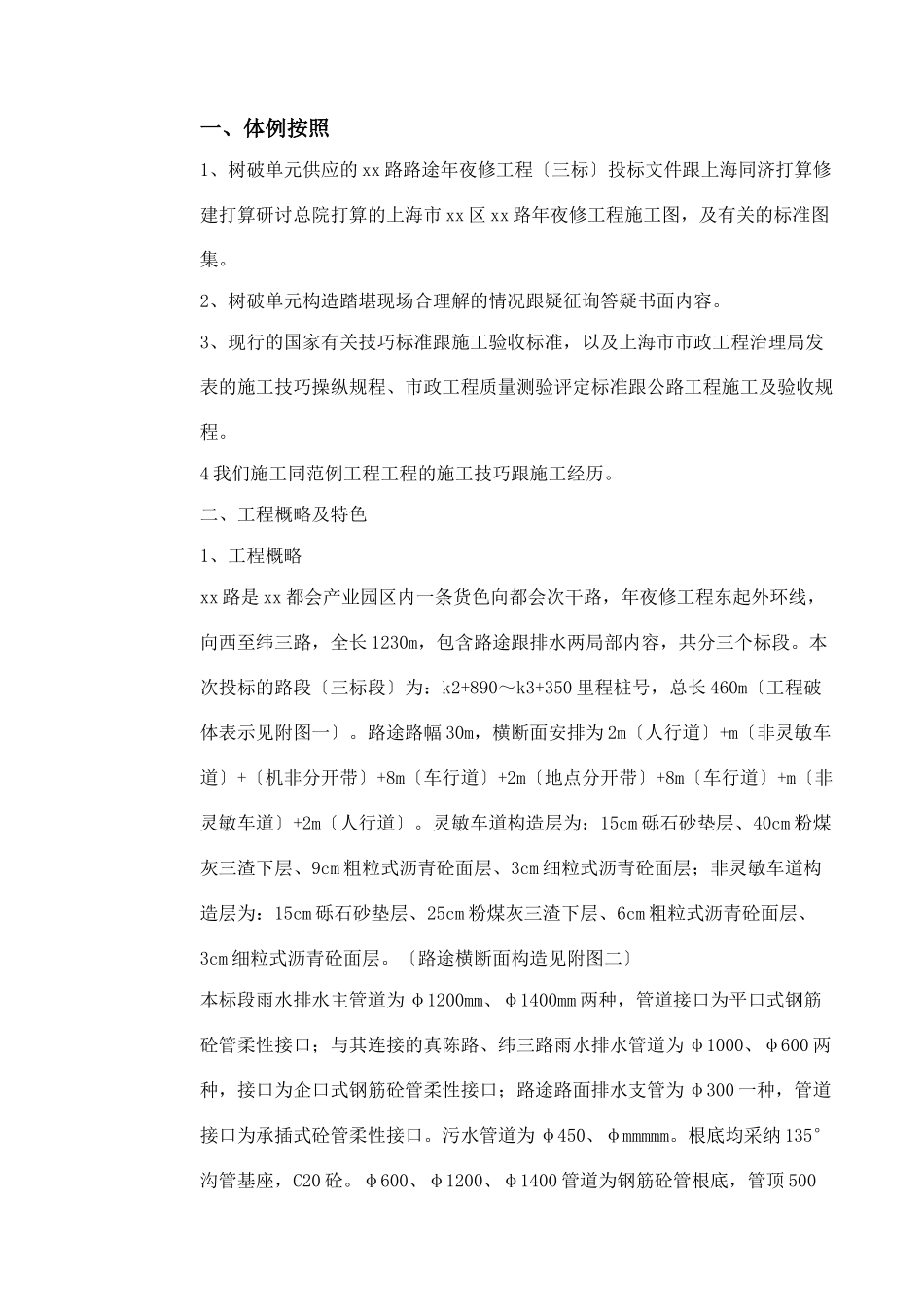

一、体例按照 1、树破单元供应的xx路路途年夜修工程〔三标〕投标文件跟上海同济打算修建打算研讨总院打算的上海市xx区xx路年夜修工程施工图，及有关的标准图集。 2、树破单元构造踏堪现场合理解的情况跟疑征询答疑书面内容。 3、现行的国家有关技巧标准跟施工验收标准，以及上海市市政工程治理局发表的施工技巧操纵规程、市政工程质量测验评定标准跟公路工程施工及验收规程。 4我们施工同范例工程工程的施工技巧跟施工经历。 二、工程概略及特色 1、工程概略 xx路是xx都会产业园区内一条货色向都会次干路，年夜修工程东起外环线，向西至纬三路，全长1230m，包含路途跟排水两局部内容，共分三个标段。本次投标的路段〔三标段〕为：k2+890～k3+350里程桩号，总长460m〔工程破体表示见附图一〕。路途路幅30m，横断面安排为2m〔人行道〕+m〔非灵敏车道〕+〔机非分开带〕+8m〔车行道〕+2m〔地点分开带〕+8m〔车行道〕+m〔非灵敏车道〕+2m〔人行道〕。灵敏车道构造层为：15cm砾石砂垫层、40cm粉煤灰三渣下层、9cm粗粒式沥青砼面层、3cm细粒式沥青砼面层；非灵敏车道构造层为：15cm砾石砂垫层、25cm粉煤灰三渣下层、6cm粗粒式沥青砼面层、3cm细粒式沥青砼面层。〔路途横断面构造见附图二〕 本标段雨水排水主管道为φ1200mm、φ1400mm两种，管道接口为平口式钢筋砼管柔性接口；与其连接的真陈路、纬三路雨水排水管道为φ1000、φ600两种，接口为企口式钢筋砼管柔性接口；路途路面排水支管为φ300一种，管道接口为承插式砼管柔性接口。污水管道为φ450、φmmmmm。根底均采纳135°沟管基座，C20砼。φ600、φ1200、φ1400管道为钢筋砼管根底，管顶500以下回填黄砂，管顶500以上素土回填；φ300、φ450、φ600管道为素砼管，管沟素土回填。 2、工程特色 由于本标段工程是年夜修工程，因此本工程的施工范畴内有一条老路，其路途构造为：15cm砾石砂垫层、35cm粉煤灰三渣下层、5cm粗粒式沥青砼面层、3cm细粒式沥青砼面层。在施工排水管道时，年夜局部老路可以作为车辆通行便道。在施工路床时全体废除，并修建交通便道,破裂的材料可回填到低洼处。在老路的南侧有煤气管、给水管跟电缆管，施工时按照树破单元供应的原管线图探明其地位做好保护方法。沿xx路两侧有人行道口跟灵敏车道口，施工时要采纳方法。 要紧工程什物量见下表。 表一要紧工程什物量 序号 工程称号 规格 材料 单元 数目 备注 1 污水管 φ300 砼管 m 2 污水管 φ450 砼管 m 3 雨水管 φ300 砼管 m 385 4 雨水管 φ600 钢筋砼管 m 395 5 雨水管 φ1000 钢筋砼管 m 6 雨水管 φ1400 钢筋砼管 m 427 7 雨水管 φ1200 钢筋砼管 m 8 窨井 1000×1000 砖砌 座 16 9 窨井 750×750 砖砌 座 9 10 窨井 600×600 砖砌 座 6 11 窨井 1100×1750 砖砌 座 8 12 窨井 1000×1550 砖砌 座 1 13 窨井 1000×1300 砖砌 座 3 14 三通井 砼 座 1 15 三通井 砖砌 座 2 16 二通井 砖砌 座 2 17 雨水口 Ⅲ型 砖砌 2 18 雨水口 Ⅱ型 砖砌 座 27 19 钢板桩 400 块 1200 20 管道挖方 m3 12592 21 管道填方 m3 6206 22 回填粗砂 m3 3668 23 路途挖方 m3 1357 24 路途填方 m3 2748 25 碎石盲沟 m 1219 26 开挖明沟 m3 968 27 15cm砾石砂断绝层 m2 16266 28 40cm粉煤灰三渣 m2 12614 29 25cm粉煤灰三渣 m2 3652 30 9cm粗粒沥青砼面层 m2 11221 31 6cm粗粒沥青砼面层 m2 2727 32 3cm细粒沥青砼面层 m2 13948 33 砼黑色人行道板 m2 2626 34 砼出口坡 m2 120 35 C25水泥砼侧平石 m 4006 36 cm m2 3810 37 翻挖粉煤灰、三渣 m2 3810 39 土方场内运输 m2 4105 三、施工总破体图安排 1、施工临时路途应用老路，施工总破体图中不思索临时路途。 ×m2m2，占地80m2。东西房摆放在施工地区打算红线范畴内。施工职员住房就近租用村民屋宇。 3、管道施工采纳运动搅拌站。待排水管道施工终了后，在沿线恰当地位设一个绝对结实的搅拌站，用于拌制砂浆跟零碎砼。 4、在路途的北侧、南侧各施工一条1000〔宽〕×1000～1500mm〔深〕的临时排水沟。 5、施工用电采纳200KVA的开关箱一只，再设分箱到施工点。施工用水采纳1.5″的橡胶管。 施工临时装备安排表示图见附图三。 四、施工进度打算 1总体施工安排 1.1条约签订后，施工职员、施工机器、施工材料首进步场，搭装备工临时装备，提收工程备料打算。 1.2为了保障在施工时期过往车辆通行，施工采纳半幅施工。 〔施工次序地区分别见附图四〕 1.3开工令下达后，起首施工临时排水沟，同时废除打算路途核心线北侧老路的沥青砼面层，施工钢板桩跟落水管。废除的材料起首填至K3+028～K3+148段老路南侧，免得施工该段管道施工时阻碍交通。 1.4各工序的施工次序如下： 路途施工工序流程图 地点断绝带北侧支管及雨水口 排水主管线 地点断绝带北侧回填、施工路床排水盲沟 地点断绝带南侧支管、雨水口 北侧铺砾石砂垫层 南侧路床施工、排水盲沟 北侧路床弯承值试验 北侧路下层弯承值试验 北侧铺粉煤灰三渣下层 北侧铺粗粒式沥青砼面层 北侧黑色面砖砌筑 北侧铺细粒式砼面层 人行道下层处置 南侧路面下层施工 南侧铺砾石砂垫层 南侧路基弯承值试验 开工、验收 地点断绝带回填绿化土 2、施工打算安排 阻碍本工程的要害施工工程是地下排水管线，因此施工的重点是抓地下排水管线施工，从机器装备、材料、休息力都要作好充分的预备任务，确保地下管线施工的施工质量跟施工工期。为后续工序定时施工制造前提。 休息力打算见附表一； 机器打算见附表二； 材料打算见附表三； 施工进度搜集打算见附图五：xx路路途年夜修工程〔三标〕搜集打算。 五、施工方法及施工技巧方法 1、施工质量及验收标准： 上海市公路工程施工及验收规程〔DBJ08-229-98〕； 给排水管道施工及验收标准〔GB50268-97〕。 2、施工丈量 2.1施工前由打算院进展技巧交底，熟习图纸，会同勘察打算局部到现场交代中线操纵桩跟水准点，并对操纵桩进展复核跟加以保护〔100×100预制砼桩，涂刷红白相间的油漆，打四根〕。 2.2路途中线桩桩距直线段设为20m，曲线段设为10m，竖曲线终点跟地形变更必需加桩。 2.3临时水准点设置间隔为150m阁下，本标段设置三个点。 2.4一切的丈量桩位均应由我公司质量监视处复测，在施工时期做到每10天对丈量标记进展一次复测。 3、排水管道施工 3.1管沟土方施工 3.1.1打钢板桩 由于雨排水管道埋设较深，为了增加挖方量跟只管保持原地基的土力学性子，我们采纳打钢板桩的技巧方法进展围护。由于FXY/27～FXW/30m阁下，采纳先挖土三米卸载后，再打钢板桩的方法进展围护。钢板桩施工见附图六、附图七。打桩施东西体的功课打算在中标后体例。 mmmmm〕，我们思索施工中采纳轻型井点落水，落低地下水位便于管道施工。方法如下： A、在管线南北两侧挖1m×1m落水管沟，边坡系数为1：0.5。 B、落水零碎40mm。〔落水管破体安排表示图见附图六〕 C、井点管的埋设采纳冲孔下沉的方法进展，冲孔管直径不小于50mm,喷嘴直径为20mm，上部设吊环，用汽车吊上下阁下挪动冲孔管，成孔后破刻拔出井点管，并向孔内填粗砂，留1m用土填塞密实。 操纵要点: ①落水井点要成孔地位精确，孔壁垂直。 ②井点管不漏气、滤管无堵塞。 3.1.3管沟土方开掘施工 A、挖土深度较浅的管沟〔深度～3mm3反铲开掘机挖土，挖出的土方当场堆放,距基坑边沿间隔不小于2m。挖土放坡系数为1：0.75。 B、挖土深度较深的管沟〔深度3mmm3反铲开掘机挖土，挖出的土方放置于管沟边沿，距基坑边沿的间隔不小于3m的范畴堆放。 C、雨水管、污水管相距较近,土方开挖时一次开挖，但由于它们之间的标高差异，因此，在土方施工之前，应按照相邻的中线间隔跟标高体例土方开挖功课打算，确保存沟基底的标高、放坡的尺寸跟任务面的宽度，以此保障管道的管基有充足的打算宽度。 D、土方挖到离打算标高100mm阁下停顿机器挖土，由人工挖土至打算标高。土方开挖表示图见附图八。 E、施工要点： ⑴开挖应确保基底土层不被扰动，防止超挖而毁坏基坑原始土层。 ⑵ ⑶挖土时严峻操纵超挖，假设发作了超挖，超挖深度在200mm以内用5mm～40mm碎石回填夯实，超挖深度超越200mm时，要用碎石换填。 ⑷管沟不克不及泡水，应由专人担负，排斥坑内积水。 3.2管道施工 3.2.1垫层施工：土方挖至打算标高，并经施工监理跟树破单元代表、打算院验收及格后，随即铺设100mm厚碎石层。碎石通过溜槽送至沟槽内，人工摊摊平坦。碎石铺完后，破刻支撑模板施工窨井底板砼。混凝土由现场搅拌机自搅，用向阳翻斗车运至施工所在，通过溜槽送至沟槽内，人工摊铺，用振动器振捣密实。 3.2.2钢筋绑扎：碎石垫层施工实现，由施工监理跟树破单元代表反省验收及格后，进展钢筋绑扎。钢筋由现场加工厂加工，黄包车运至施工所在，送入沟内绑扎。钢筋保护层厚度上层为35mm，别的部位为30mm。钢筋搭接跟锚固长度为Ⅰ级钢筋30倍d，Ⅱ级钢40倍d，搭接讨论按50%错开。钢筋绑扎完后严禁人跟重物踩压钢筋，以保障钢筋的打算模数。 3.2.3支模：模板采纳定型组合钢模板，Φ48×3.5钢管背方、支撑。钢模板一次装置到根底顶面，钢管歪撑支撑点应支撑在两侧的钢板桩上。 3.2.4砼浇筑：砼管基座施工断面表示图见附图九。管道根底砼分两次施工。第一次施工至砼管底部，厚度为h2，砼浇筑完后把砼外表划毛。待砼管装置好后第二次浇筑上部砼。混凝土浇筑前把模板中的尘渣、异物、积水去除干净。 3.2.5管道敷设：第一层砼到达必定强度后，在外表弹出砼管的核心线，即可进展管道敷装备工。Φ300管为承插式砼管〔敷设时管道的插口要放在逆水流偏向〕，按上海市排水通用图集的恳求装置。Φ300～450的砼管道装置时由人力下管到沟内，Φ600～1400管道装置时用吊车共同下管。管道装置前进步展外表反省，觉察裂痕，保护层零落、空鼓、接口掉落角等缺点，进展修补，并经断定及格前方可运用。按照混凝土管的分量跟吊车站位情况选用20t汽车吊；采纳兜揽方法吊装管道，用砼楔块调剂管子坡度跟标高，并使其稳定。砼楔块每节管道设两组。设龙门架操纵管子标高跟核心线。龙门架间距
