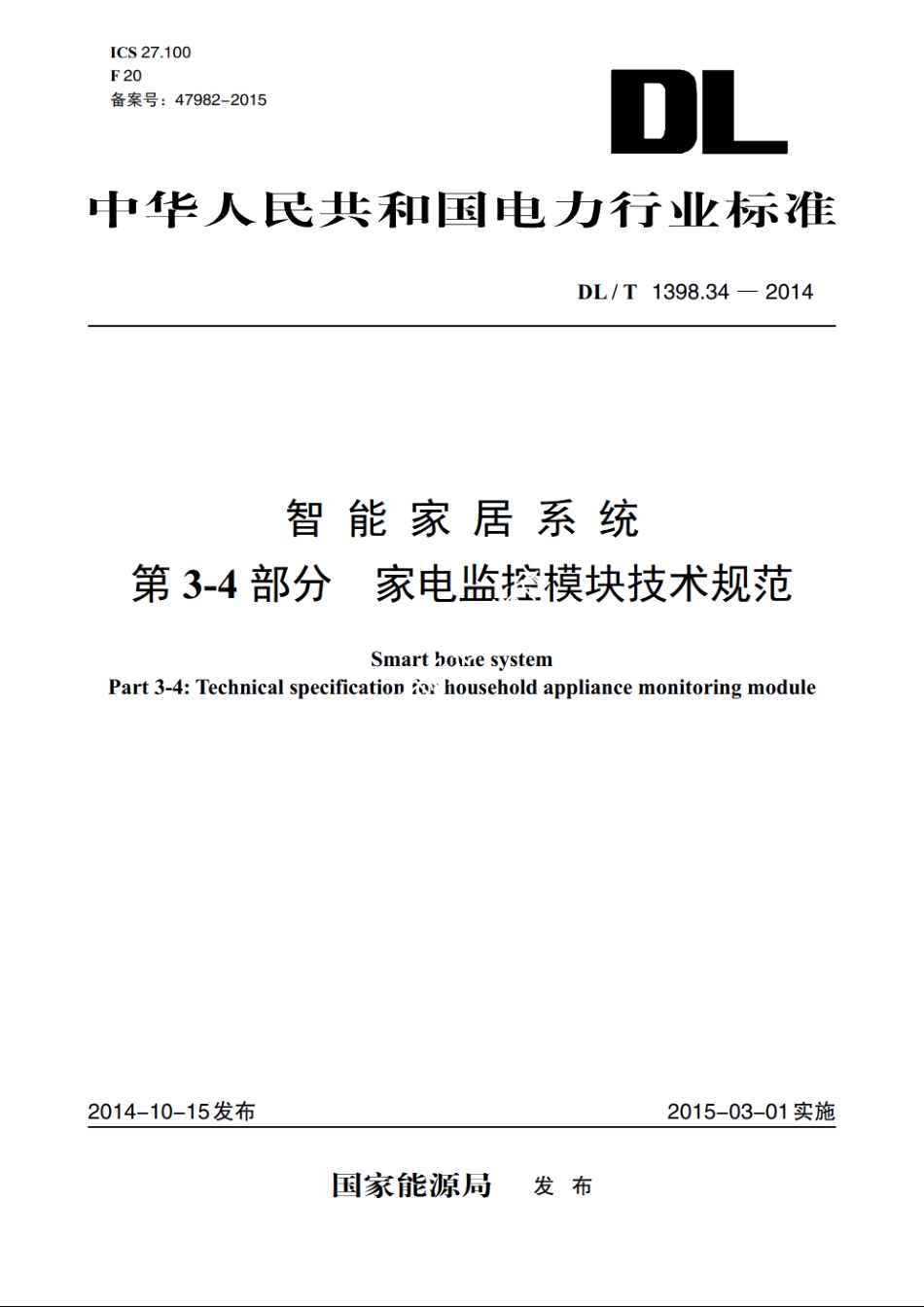

智能家居系统　第3-4部分　家电监控模块技术规范 DLT 1398.34-2014.pdf

DL/T1398.34-2014智能家居系统第3-4部分家电监控模块技术规范1范围本部分规定了家电监控模块的功能要求、接口要求、电气性能、通信性能、电磁兼容要求、机械性能、适应环境、可靠性要求、检验规则。本部分适用于家电监控模块设备的研发、生产、使用和检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB13140.1一2008家用和类似用途低压电路用的连接器件第1部分：通用要求GB/T15629.15一2010信息技术系统间远程通信和信息交换局域网和城域网特定要求第15部分：低速无线个域网(WPAN)媒体访问控制和物理层规范GB/T17215.301一2007多功能电能表特殊需求GB/T17626一2006电磁兼容试验和测量技术GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验GBT17626.3一2006电磁兼容试验和测量术射频电磁场辐射抗扰度试验GBT17626.4一2008电磁兼容试验：量技术电快速瞬变脉冲群抗忧度试验GB/T17626.5一2008电磁兼容试监G测量技术浪涌（冲击）抗扰度试验GB/T17626.6一2008电磁兼容验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.8一2006电磁兼容试验和测量技术工频磁场抗扰度试验GB/T191一2008包装储运图示标志GB/T20138一2006电器设备外壳对外界机械碰撞的防护等级(IK代码)GB/T4208一2008外壳防护等级(P代码)GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法GBT6113.102一2008无线电骚扰和抗扰度测量设备和测量方法第1-2部分：无线电骚扰和抗扰度设备辅助设备传导骚扰GB9254一2008信息技术设备的无线电骚扰限值和测量方法JJG596一2012电子式交流电能表检验规程DLT395一2010低压电力线通信宽带接入系统技术要求DLT1398.1一2014智能家居系统第1部分：总则DLT1398.2一2014智能家居系统第2部分：功能规范DLT1398.42一2014智能家居系统第4-2部分：通信协议家庭能源网关下行通信JBT10923一2010电子式电能表用磁保持继电器信息产业部令第39号电子信息产品污染控制管理办法信部无2005423号微功率（短距离）无线电设备的技术要求3缩略语下列缩略语适用于本部分。DL/T1398.34-2014MTBF平均无故障时间(Mean Time Between Failure)ITU国际电信联盟(International Telecommunication Union)ASK幅移键控(Amplitude Shift Keying)BPSK二进制相移键控(Binary Phase Shift Keying)FSK频移键拉(Frequency-shift keying)GFSK高斯频移键控(Gauss frequency Shift Keying)MSK最小频移键控(Minimum Shift Keying)MTBF平均无故障时间(Mean Time Between Failure).OFDM正交频分复用(Orthogonal Frequency Division Multiplexing)QAM正交幅度调制(Quadrature Amplitude Modulation)OoS服务质量(Quality of Service)OPSK四相相移键控(Quadrature Phase Shift Keying)SNMP简单网络管理协议(Simple Network Management Protocol)TDMA时分多址(Time Division Multiple Access)WPAN无线个域网(Wireless Personal Area Network)4分类按照家电监控模块的安装方式分类，可将家电监测模块才为内置式和外置式两种：一内置式家电监控模块：安装在家用电器的机壳部，直接与电器内部的供电回路和控制回路连接的监测模块：-外置式家电监控模块：安装在家用电器尔巡，通过线缆与电器的供电接口和控制接口连接的监测模块。5功能配置及要求5.1功能配置家电监控模块的功能配置应满足表1中的要求。表1家电监控模块的功能配置表序号项目必备选配电流电压频率电参数及电能有功功率量测量无功功率视在功率正向有功总电能量功率因数历史数据冻结2数据存储校时3通信双向数据传输工作模式设置4状态监控状态反馈
