DB44T 2070-2017 日用陶瓷刀.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

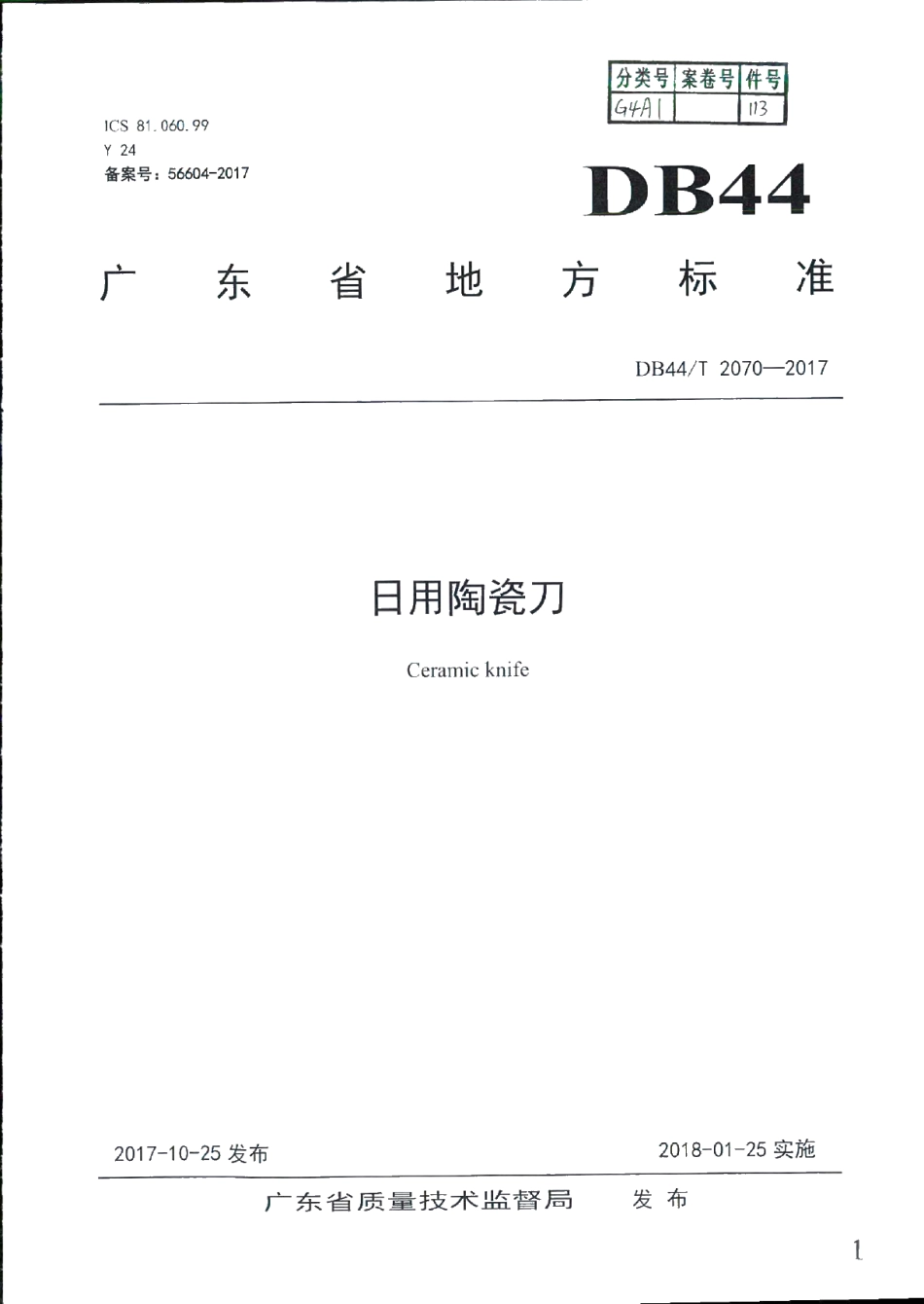

DB44T
2070-2017
日用陶瓷刀
2070
2017
日用陶瓷

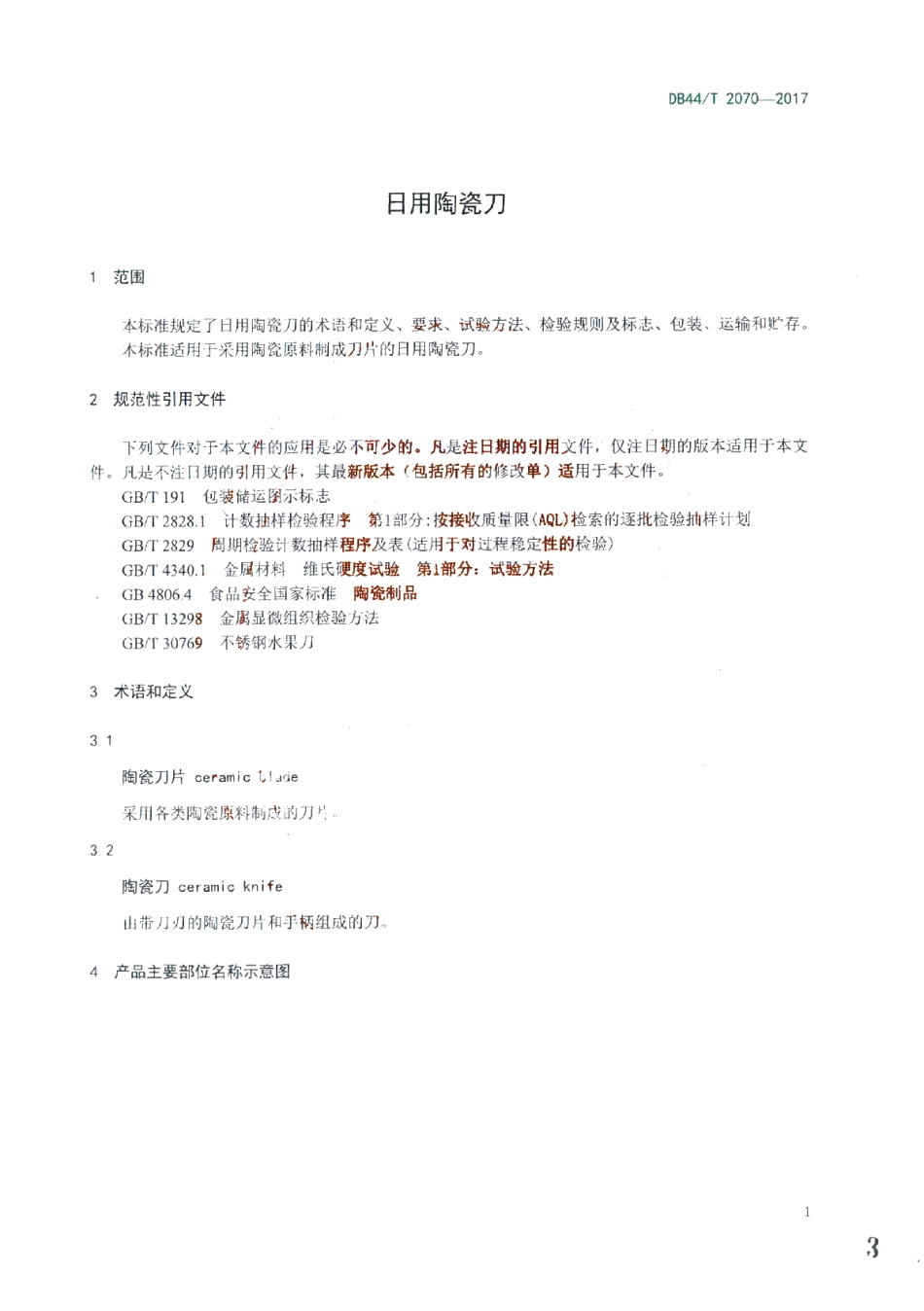

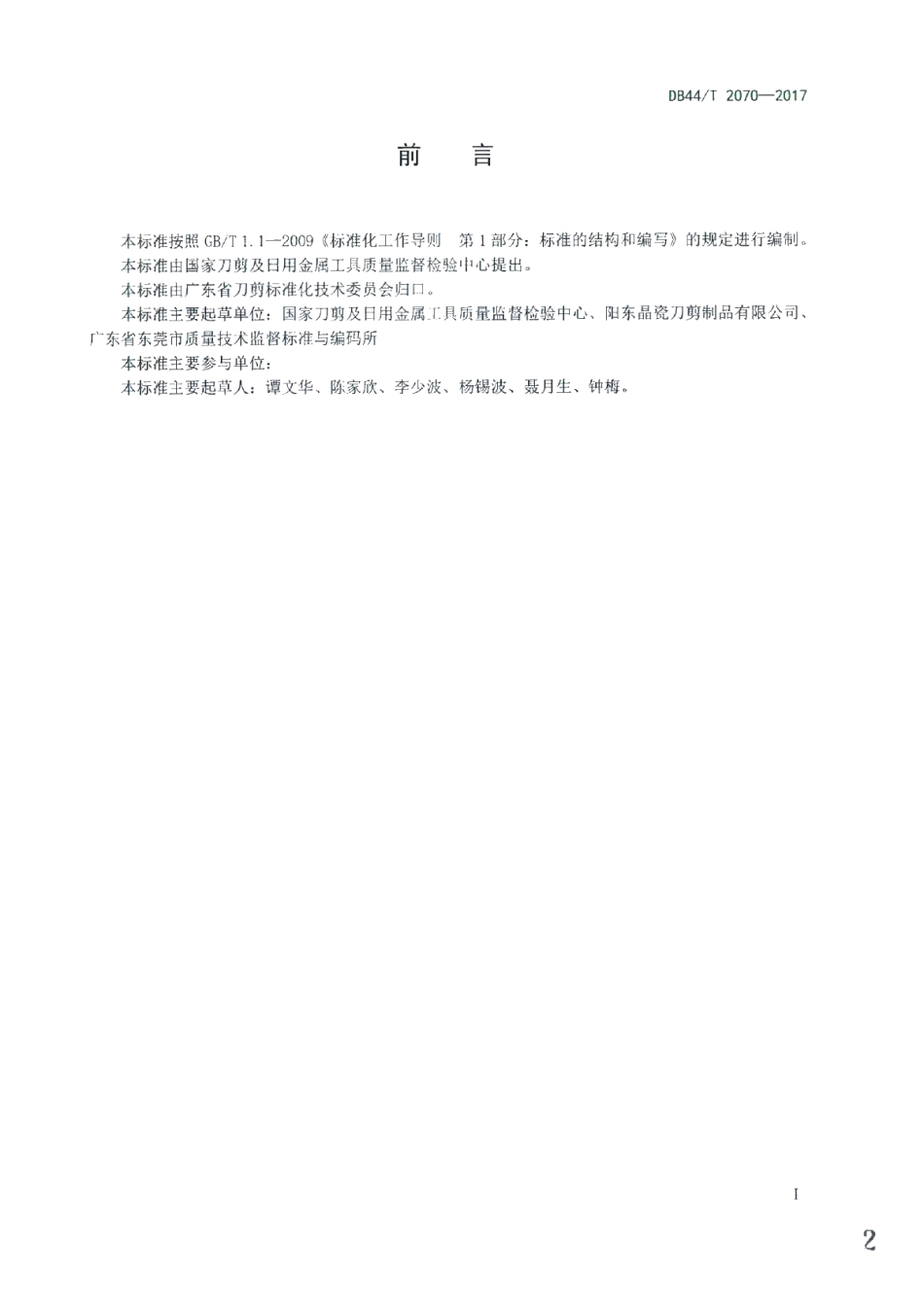

DB44/T2070-2017按6.4规定的方法测试。陶瓷刀片硬度应不小于1100HV3。5.5手柄连接牢固性按6.5规定的方法测试。测试后手柄不应松动。5.6非金属手柄抗热变形性按6.6规定的方法测试。非金属手柄不应有明显变形，手柄与刀片之间的间隙不应超过0.4m。5.7锋利度及耐用度按照6.7规定的方法测试。陶瓷刀片锋利度应40mm,耐用度应160m:5.8卫生要求按6.8规定的方法测试。铅、镉迁移量，铅应0.8mgdm2,镉应0.07mg/dm2。6试验方法6.1外形尺寸与偏差的测量用精度0.02mm的游标卡尺测量。按图1标示的长、宽、厚的位置测量各3次，计算平均值。6.2外观质量的检测样品在光源为D65的标准光源箱内，色温为650OK的条件下，距离试样3040cm处日测。6.3刀片微观组织检验采用金相法检验，按照GB/T3298规定的乃法检测。在显微镜上观察整个检测面，如果发现夹杂物或微观缺陷应记录：发现大气孔应记录并测量最大截线长度：选举气孔最多的视场测定气孔率。气孔率可以采用图像分析扩仪鲨测定，也可以采刑与图2比较评估气孔率，图2为放大100倍的气孔率小准信息图，气孔率为1.5%。仲裁时米用图像分乐仪定量测定方法。(9.357.01)mm图21.5%气孔率图(100X)35
