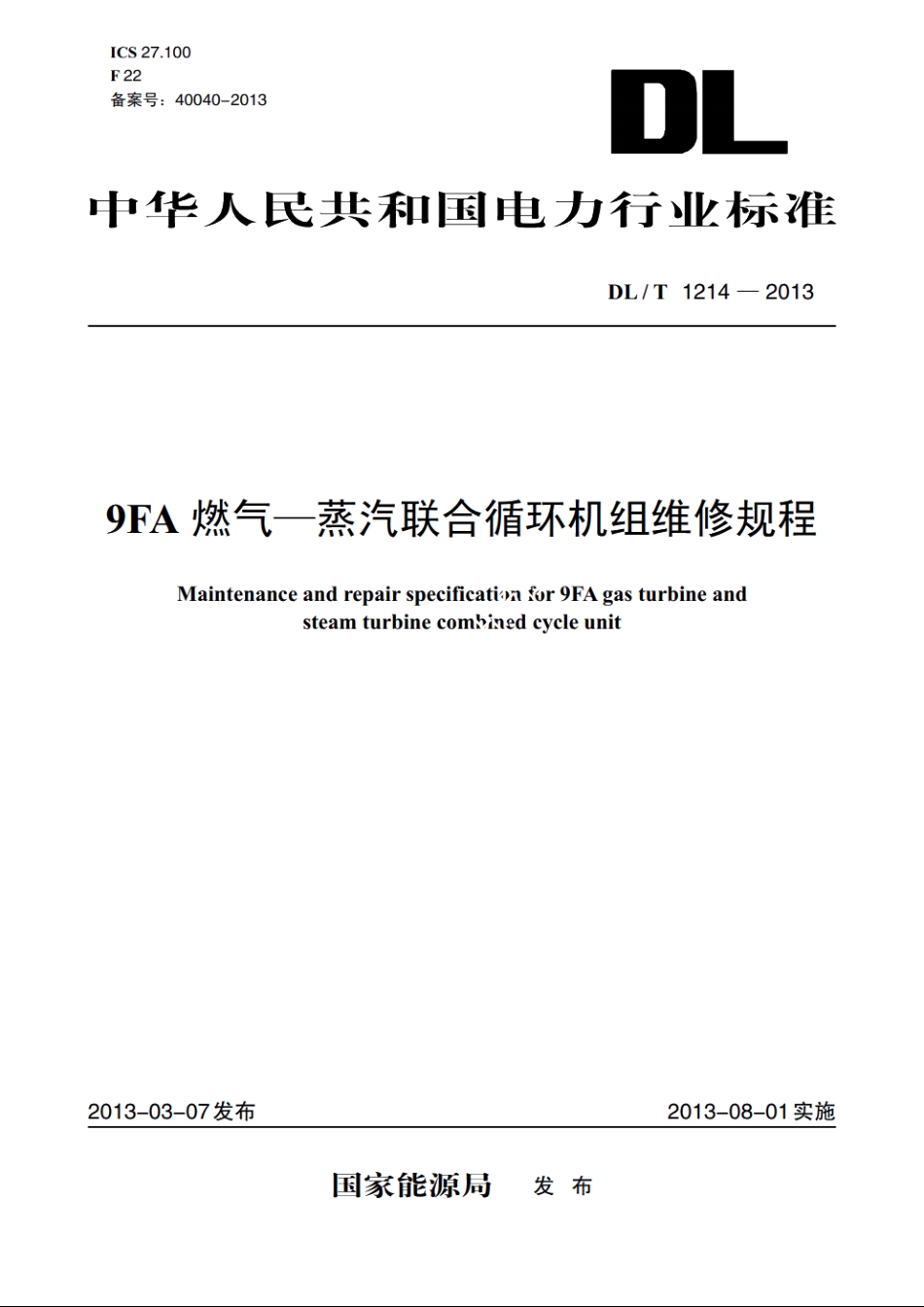

9FA燃气—蒸汽联合循环机组维修规程 DLT 1214-2013.pdf

DL/T1214-20139A燃气一蒸汽联合循环机组维修规程1范围本标准规定了9A燃气一蒸汽联合循环机组维修的某本要求。本标准适用于以天然气为燃料的9FA燃气一蒸汽联合循环机组的维修。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15135燃气轮机词礼：DL/T573电力变压器检修导则DL/T596电力设备预防性试验规程DLT735大型汽轮发电机定子绕组端部动态特性的测量及评定DLT838发电企业设备检修导则DL/T995继电保护和电网安全自动装置检验规程3术语和定义GB/T15135中界定的以及下列术语和定义适用于本.文许。3.1热通道hot gas path从燃料喷嘴开始到透平末级动叶为止，包爷燃烧系统的燃料喷嘴、火焰筒、过渡段及其附件，燃气轮机透平的、二、三级动静叶片及其作。3.2透平排气框架turbine exhaust frame用螺栓固定于燃气轮机透平缸后，由外缸和有辐向结构的内缸构成，内缸支掌着然气轮机的2号轴承。透平排气框架内部般有冷却气体的通道。3.3然烧器combustion燃烧器是然气轮机的三大部件之：，其作用是将米自压气机的高压空气与燃料喷嘴喷入的燃料混合并经过燃烧，再将燃烧产物与其余的高压空气混合，形成均匀致的高温高压燃气后送往燃机透平做功。9A燃气轮机的燃烧系统是环绕压气机排气缸圆周布置的18个燃烧室组成的逆流式燃烧系统，采用DLN2.0+低氮燃烧器：最新的改进型为DLN2.6+低氨燃烧器。3.4压气机进口可调导叶air compressor inlet guide vanes(IGV)在机组启动、停机过程中，以及机组带部分载荷运行情沉下，压气机进口可调导叶的开度根据控制系统的指令进行调整，以满足燃机排气温度控制和在机组启停时压气机防喘的要求：调整进口可调导叶角度控制压气机进气量，达到配合燃烧方式的切换。可调导叶的调整动作由液压系统控制，包括液压油缸、伺服阀、遮断阀、蓄能器、滤芯。3.5然料控制系统fuel control system负责将气体燃料（天然气）调整到合适的压力和流量，然后输送到燃机然烧室燃烧，满足燃机点1
