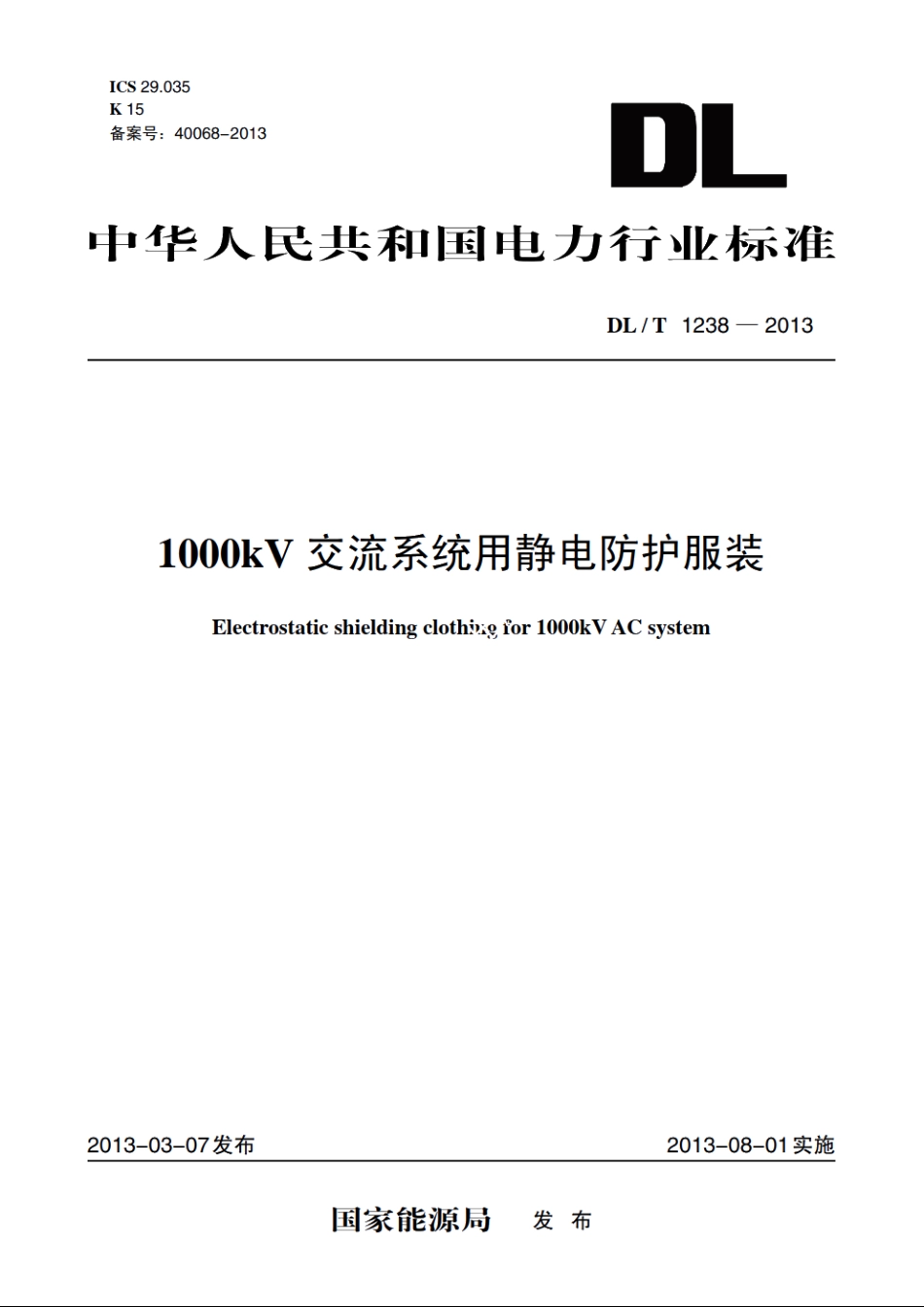

1000kV交流系统用静电防护服装 DLT 1238-2013.pdf

DL/T1238-20131000kV交流系统用静电防护服装1范围本标准规定了1000kV交流系统用静电防护服装的技术要求、试验方法和检验规则等。本标准适用于额定电压1000k的交流输电线路和变电站巡视及地电位作业人员所穿戴的交流高压静电防护服装。按本标准制成的1000kV交流系统用静电防护服装不得作为等电位屏蔽服装使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT1335.1服装号型男子GBT1335.2服装号型女子GBT6568带电作业用屏蔽服装(GBT65飞22008，IEC60895:2002,MOD)GBT14286带电作业工具设备术语(Gb.T14286一2008，IEC60743:2001,M0D)GBT169271高电压试验技术第：就分：般定义及试验要求GBT23321纺织品防水性水平喷射淋雨试验3术语和定义GBT14286确立的以及下列术语和定义适用于本标准。3.11 oookV交流系统用静电防护服装electrostatic shielding clothing for10o0 kV AC system用导电材料与纺织纤维混纺交织成布后做成的服装，以有效地保护1000kW输电线路和变电站巡视及地电位作业人员免受交流高压电场的影响。整套交流系统用静电防护服装包括连体衣裤、帽、导电手套和导电鞋。3.2连接带connection tape采用符合GBT6568中技术指标的屏蔽衣料做成的布带（宽15m,双层），缝置在衣、裤、帽、导电手套上，以使各部分形成电气连接。4技术要求4.1衣料4.1.1衣料电阻衣料电阻不应大于3002。4.1.2衣料屏蔽效率1000kV交流系统用静电防护服装的屏蔽效率不应小于33dB。4.1.3断裂强度和断裂伸长率衣料经向断裂强度不应小于345N,纬向断裂强度不应小于300N,经、纬向断裂伸长率不应小于10%。1DL/T1238-20134.1.4透气性能透气性能用透过衣料的空气流量米表征，其值不应小于35L/(s)。4.1.5耐磨性能性能在磨损试验后，1000kV交流系统用静电防护服装的衣料电阻值仍应满足4.1.1要求，屏蔽效率仍应满足4.1.2要求。4.1.6耐洗涤在洗涤试验后，1000kV交流系统用静电防护服装的屏敲效率应满足4.1.2要求。4.1.7防水性能1000kV交流系统用静电防护服装在800m的压力水头下水平喷淋5min,渗透量不应超过5g。4.2成衣包括连体衣裤、帽、导电手套、导电鞋和连接带。4.2.1屏蔽效果1000kW交流系统用静电防护服装内人体体表场强不应超过15kVm4.2.2导电鞋导电鞋的电阻不应大于5002。4.2.3帽帽、帽檐、外伸边沿或被肩均应用静电防护衣料削作，避免人体头部裸露部位产生不舒适感。4.2.4连接带连体衣的每只袖口均应配置根连接带与心手套连接，每只裤口分别配备根连接带与导电鞋连接。连接带与衣、裤、帽、导电手套的搭接长度不应小于100mm,宽度不应小于15mm,且连接带与被连接件的纵向缝制不应少于3道，并应均匀分布于连接带上（连接处均采用连接扣的方式进行连接)。5试验方法5.1外观检查衣服成品应逐件检查外形、连接带及连接头，确认其完好无损。5.2衣料电阻试验5.2.1主要设备个圆柱形四端环形电极，其四个圆环用厚度为1Sm的有机玻璃圆盘装配在起，底面加工成同水平面，并镀以5m厚的黄金。电极总柱高为53mm,有效测试面是个内圆直径为44m、外圆直径为114m的环形面。电极材料选用黄铜，自重2.8kg,附加质量20kg电极尺寸见图1a),电极附加重块尺寸见图1b)。5.2.2试样的准备试样尺寸为240mm240m,共计3块。试样中心点应在布料的45对角线上，试样上不应有疵点及整理剂浸轧不匀等。试样可在大匹布料上剪取，也可在样品布上剪取。如在大匹布料上剪取时，应在离开布端至少2以上处取样：如在样品布上剪取，应在距布边至少50m处剪取。如试品是成衣，则在衣服不同部位测试，不必剪样。试验应在温度为23士2、相对湿度为45%一55%的环境中进行。5.2.3试验程序a)将试样用绣花框绷平，以尽量减少试样折皱，然后放在光滑平整的绝缘板上，绝缘板上垫有5m厚毛毡：
