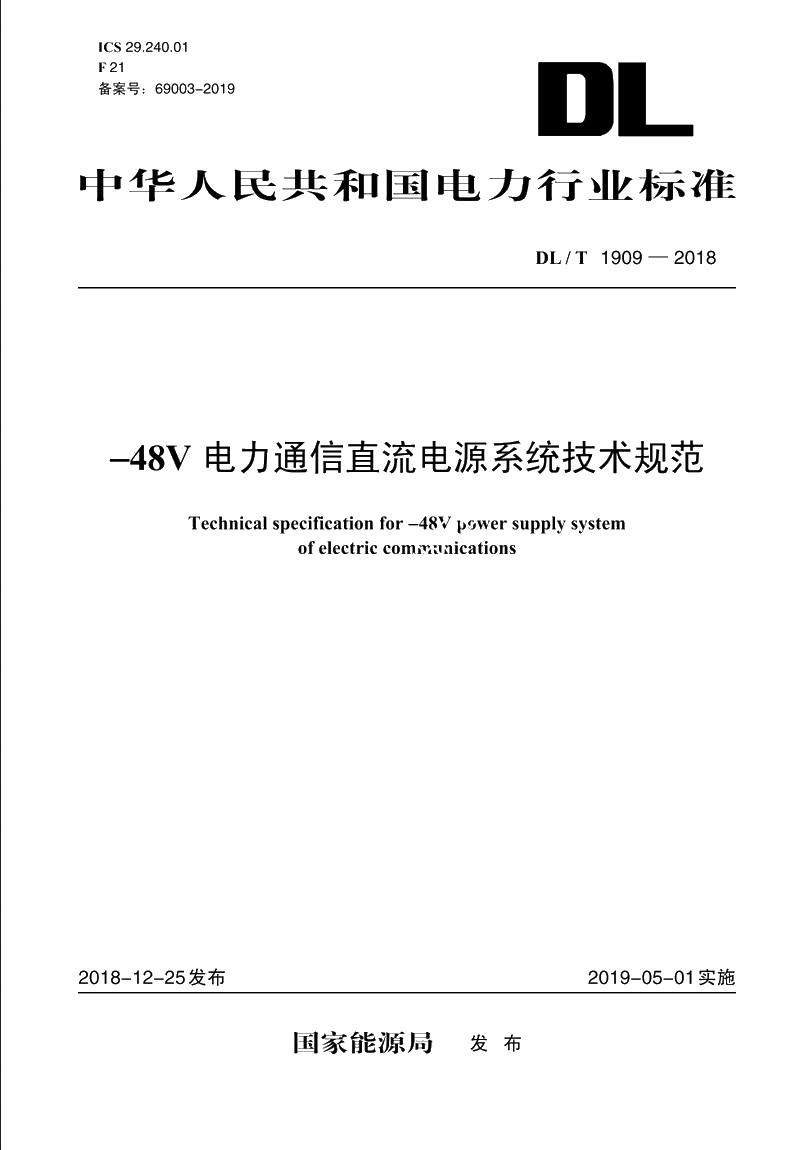

-48V电力通信直流电源系统技术规范 DLT 1909-2018.pdf

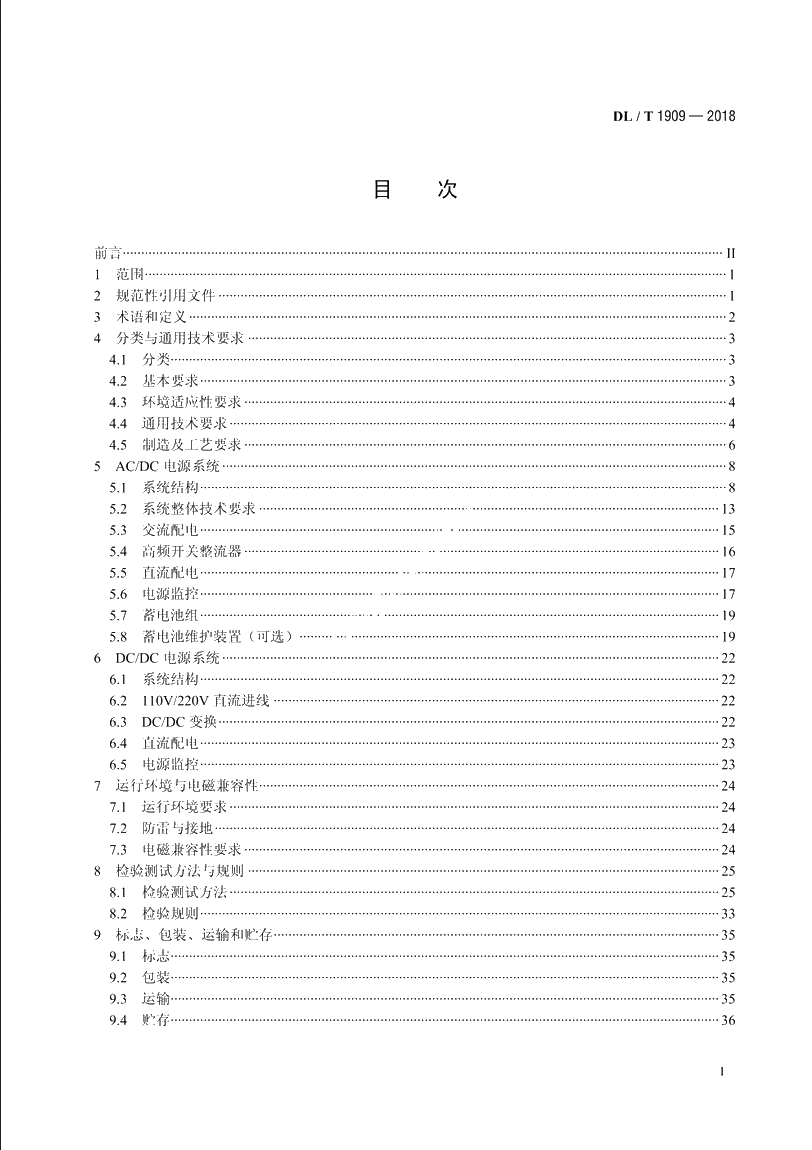

DL/T1909一2018目次前言】范引用2规范性引用文件3术语和定义24分类与通用技术要求34.】分类4.2基木要求34.3环境适应性要求4.4通用技术要求44.5制造及工艺要求5ACDC电源系统444心85.】系统结构852系统整体技术要求】35.3交流配电111141*55.4高频开关挖流器65.5直流形电75.6电源滥挖|75.7落电池组95.8落电池维护装置（可选）】96DC/DC电源系统226.1系统结构226.2110V/220V直流进线226.3DC/DC变换226.4直流泥电236.5电源滥控237运行环境与电磁兼容性247.】运行环境要求247.2防雷与接地2473电磁兼容性要求248检验测试方法与规则4258.1检掀测试方法2582检验规则339标怎、包装、运输和贮存359.1标志359.2包装359.3运输359.4贮存4361DL/T1909-2018-48V电力通信直流电源系统技术规范1范围本标准规定了室内型48V电力通信直流电源系统的分类通用技术要求、ACDC电源系统、DCDC电源系统、运行环境与电做兼容性、检验测试方法与规则、标志、包装、运输和贮存等内容。本标准适用于电力系统调度机构、发电厂、变电站及其他电力场所的-48V通信直流电源系统的规划设计、设备研制、工程建设、运行维护等工作。木标准的ACDC系统特指采用高频开关电源技术实现整流的系统，不含相控式整流装置。2规范性引用文件下列文件对于本文件的应川是必不可少的。凡是注川期的引用文件，仅注川期的版木适用于本文件。凡是不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GBT2423.2电工电了产M环境试验第2部分：试方法试验B:高温GB/T2423.4电电子产品环境试验第2部分：，旋方法试验Db交变湿热(12h+12h循环)GB/T2423.10电工电子产品环境试验第2部分：试验方法试验F：振动（止弦)GB/T3797电气控制设备GBT3873一1983通设备产品包装说门技术条件GB4208一2017外光防等级(IP代3)GB4943.1一2011信息技术改备安全第1部分：通用要求GB9254一2008：息技术设备的龙线电骚扰限值和测量方法GBT11287电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（止弦）GBT13283工业过程测量和控制用检测仪表和显示仪表精确度等级GBT13384机电产品包装通用技术条件GB/T14537量度继电器和保护装置的冲击碰撞试验GBT17626.2一2018电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3一2016电磁兼容试验和测绿技术射频电磁场辎射抗扰度试验GB/T17626.4一2018电磁兼容试验和测量技术电快递瞬变脉冲群抗扰度试验GBT17626.5一2008电磁兼容试验和测量技术浪酒（冲击）抗扰度试验GB/T17626.12一2013电磁兼容试验和测量技术振铃波抗扰度试验GB/T18380.12电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法GB/T18663.!电子设备机械结构公制系列和英制系列的试验第1部分：机柜、机架、插箱和机箱的气候、机械试验及安全要求GB/T19582(所行部分)基于Modbus协议的工业自动化树络规范GBT19826一2014电力程直流电原设备通用技术条件及安全要求GB50689通倍同（站）防雷马与接地上程设计规范DL/T1909一2018GB51194一2016通信也源设备安装工程设计规范DLT459一2017电力用直流电源原设备DLT724一2000电力系统用蓄电池直流电源装咒运行维扩技术规闲DLT860(所有部分)电力动化通网终和系统DLT1074一2007电力用直流和交流-体化不间断电源系统DLT1397.1电力直流电源系统用测试设备通用技术条件第1部分：蓄电池电压巡检仪DLT1397.2电力直流电源系统用测试设备通用技术条件第2部分：蓄电池容量放电测试仪DLT1397.5电力直流电源系统用测试设备通用技术条件第5部分：蓄电池内阻测试仪DLT5044一2014电力L程流电源系统设计技术规開YDT637一2006通信用直流一直流变换设备YD/T731一2018通信用48V整流器YDT944一2007通信电源设备的防出技术要求和测试方法YDT1058一2015通信用高频开关电源系统YDT1363.3通信司（站）比源、空调及环境集监管理系统第3部分：前周智能设备协议YD/T2344.2一2015通信用磷酸铁锂电池组第2部分：分立式电池组3术语和定义下列术语和定义适用于本文件。3.1-48V通信直流电源系统-48 V communication D,p3 wer supply system为电力系统湖度机构、发电)、变电站及其他场所内提供直流电压标称值为-48V的通信电源系统，该系统止极接地。3.2浮充电floating charge在高频开关电源设备的直流输出端始终并接着蓄电池和负载，以世韭允电方式工作。止常运行时，高频开关电源设备：承拊48V直流负荷的同时向蓄电池补允允电，以补允蓄电池的自放电，使蓄电池以满容吊的状态处于备用3.3均衡充电equalizing charge为补偿蓄电池组在使用过程中产生电压不均匀现象，使其恢复到规定的范围内而进行的充电。GBT198262014,定义3.73.4恒流充电constant current charge充电时，允电电流在允电电压范围内维持在恒定值。DLT459-2017,定义3.1.63.5恒压充电constant voltage charge允电时，允电电压维持在世定值。DLT459-2017,定义3.1.73.6限流恒压充电current content voltage charge采用限制电流允电，使电压维持作定值。DLT459-2000,定义3.1.8
