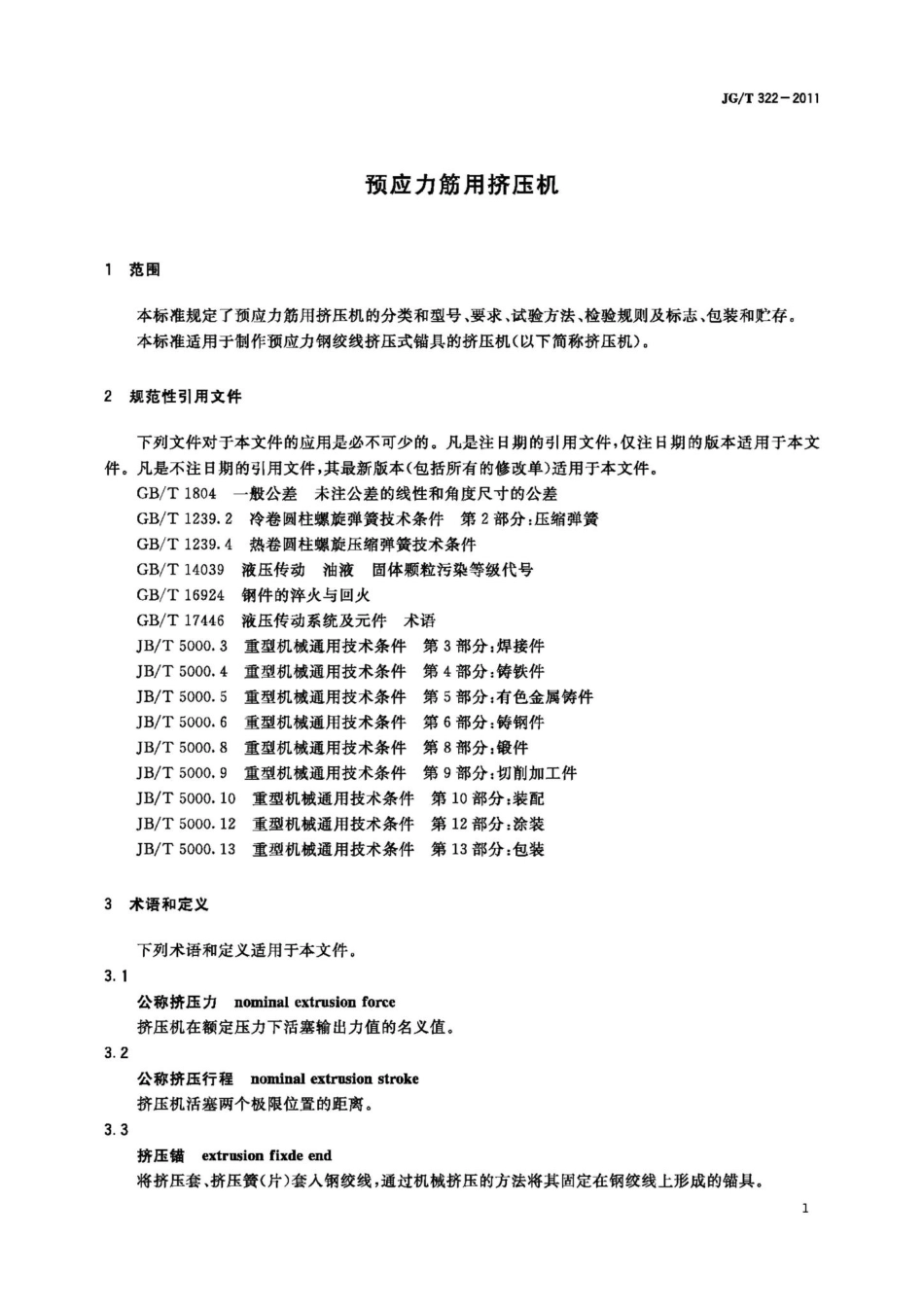

JG中华人民共和国建筑工业行业标准JG/T322-2011预应力筋用挤压机Machine for compression fittings2011-05-09发布2011-10-01实施中华人民共和国住房和城乡建设部发布JG/T322-2011预应力筋用挤压机1范围本标准规定了预应力筋用挤压机的分类和型号，要求，试验方法、检验规则及标志、包装和贮存。本标准适用于制作预应力钢绞线挤压式锚具的挤压机（以下简称挤压机）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T1239.2冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧GB/T1239.4热卷圆柱螺旋压缩弹簧技术条件GB/T14039液压传动油液固体颗粒污染等级代号GB/T16924钢件的淬火与回火GB/T17446液压传动系统及元件术语JB/T5000.3重型机械通用技术条件第3部分：焊接件JB/T5000.4重型机械通用技术条件第4部分：铸铁件JB/T5000.5重型机械通用技术条件第5部分：有色金属铸件JB/T5000.6重型机械通用技术条件第6部分：铸钢件JB/T5000.8重型机械通用技术条件第8部分：锻件JB/T5000.9重型机械通用技术条件第9部分：切削加工件JB/T5000.10重型机械通用技术条件第10部分：装配JB/T5000.12重型机械通用技术条件第12部分：涂装JB/T5000.13重型机械通用技术条件第13部分：包装3术语和定义下列术语和定义适用于本文件。3.1公称挤压力nominal extrusio如force挤压机在额定压力下活塞输出力值的名义值。3.2公称挤压行程nominal extrusion stroke挤压机活塞两个极限位置的距离。3.3挤压锚extrusion fixde end将挤压套，挤压簧（片）套入钢绞线，通过机械挤压的方法将其固定在钢绞线上形成的锚具。
