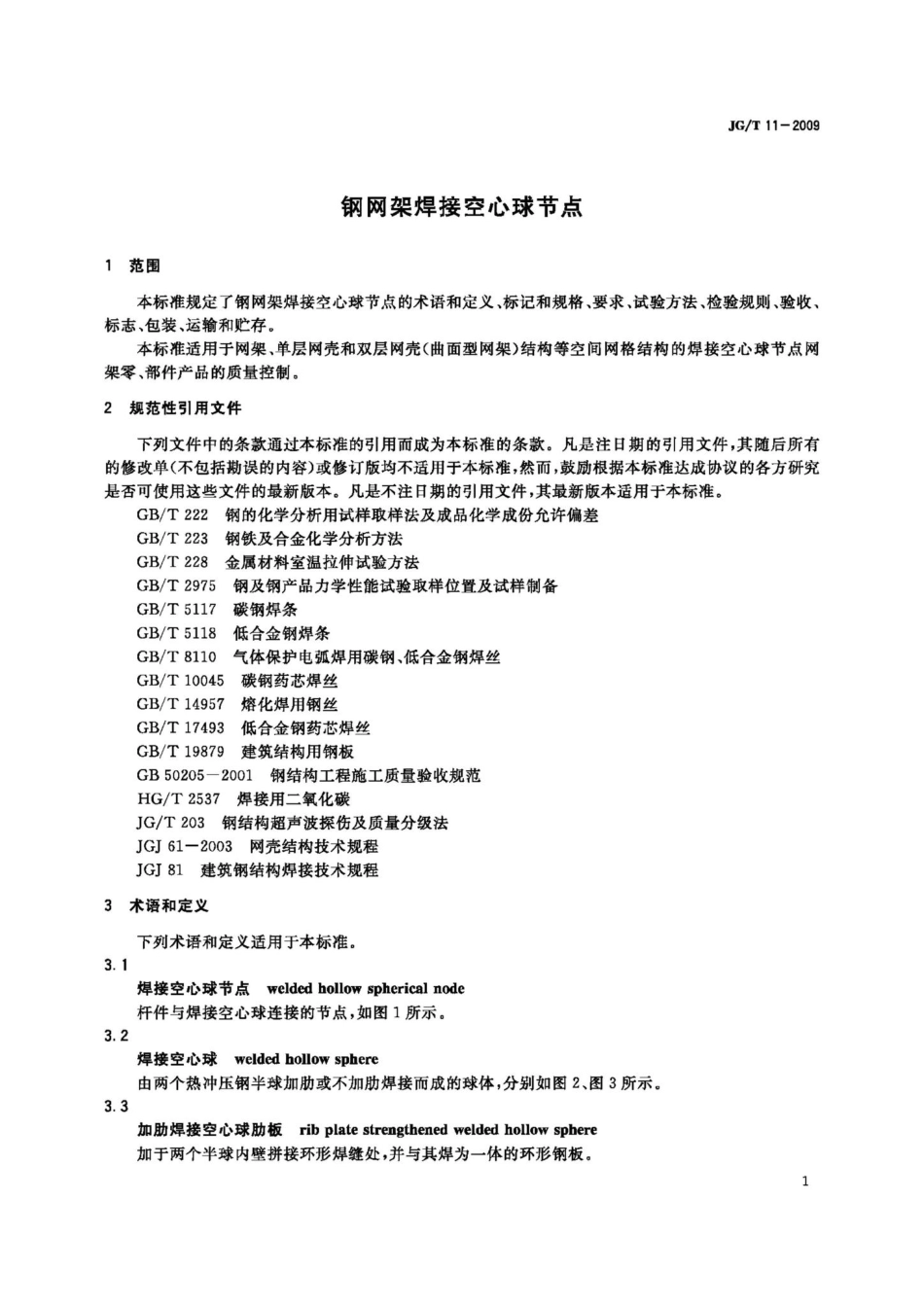

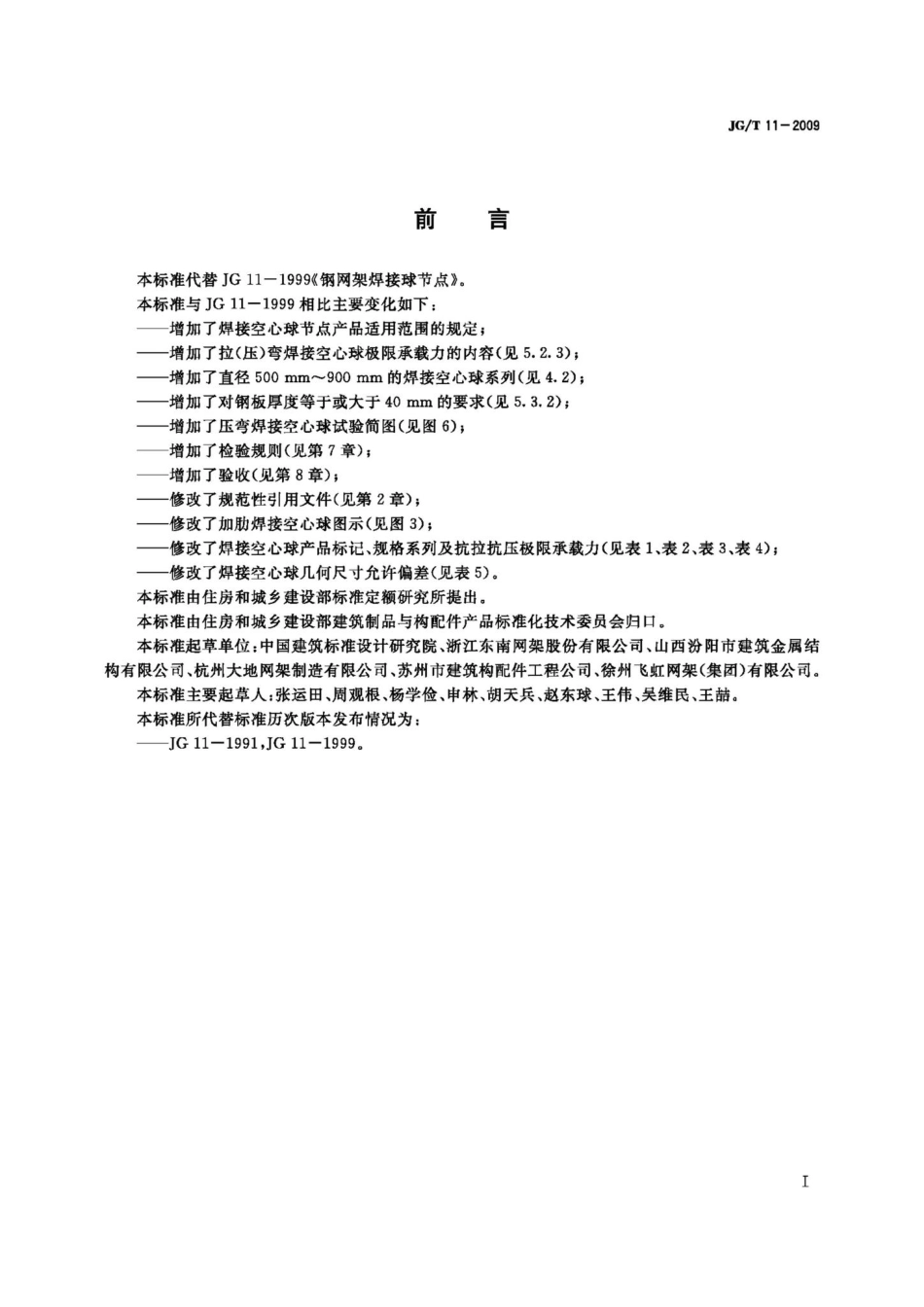

JG/T11-2009钢网架焊接空心球节点1范围本标准规定了钢网架焊接空心球节点的术语和定义，标记和规格、要求，试验方法、检验规则、验收、标志、包装、运输和贮存。本标准适用于网架、单层网壳和双层网壳（曲面型网架）结构等空间网格结构的焊接空心球节点网架零、部件产品的质量控制。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括墈误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的化学分析用试样取样法及成品化学成份允许偏差GB/T223钢铁及合金化学分析方法GB/T228金属材料室温拉伸试验方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T5117碳钢焊条GB/T5118低合金钢焊条GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝GB/T10045碳钢药芯焊丝GB/T14957熔化焊用钢丝GB/T17493低合金钢药芯焊丝GB/T19879建筑结构用钢板GB50205一2001钢结构工程施工质量验收规范HG/T2537焊接用二氧化碳JG/T203钢结构超声波探伤及质量分级法JGJ61一2003网壳结构技术规程JGJ81建筑钢结构焊接技术规程3术语和定义下列术语和定义适用于本标准。3.1焊接空心球节点welded hollow spherical node杆件与焊接空心球连接的节点，如图1所示。3.2焊接空心球welded hollow sphere由两个热冲压锅半球加肋或不加肋焊接而成的球体，分别如图2、图3所示。3.3加肋焊接空心球肋板rib plate strengthened welded hollow sphere加于两个半球内壁拼接环形焊缝处，并与其焊为一体的环形钢板。1
