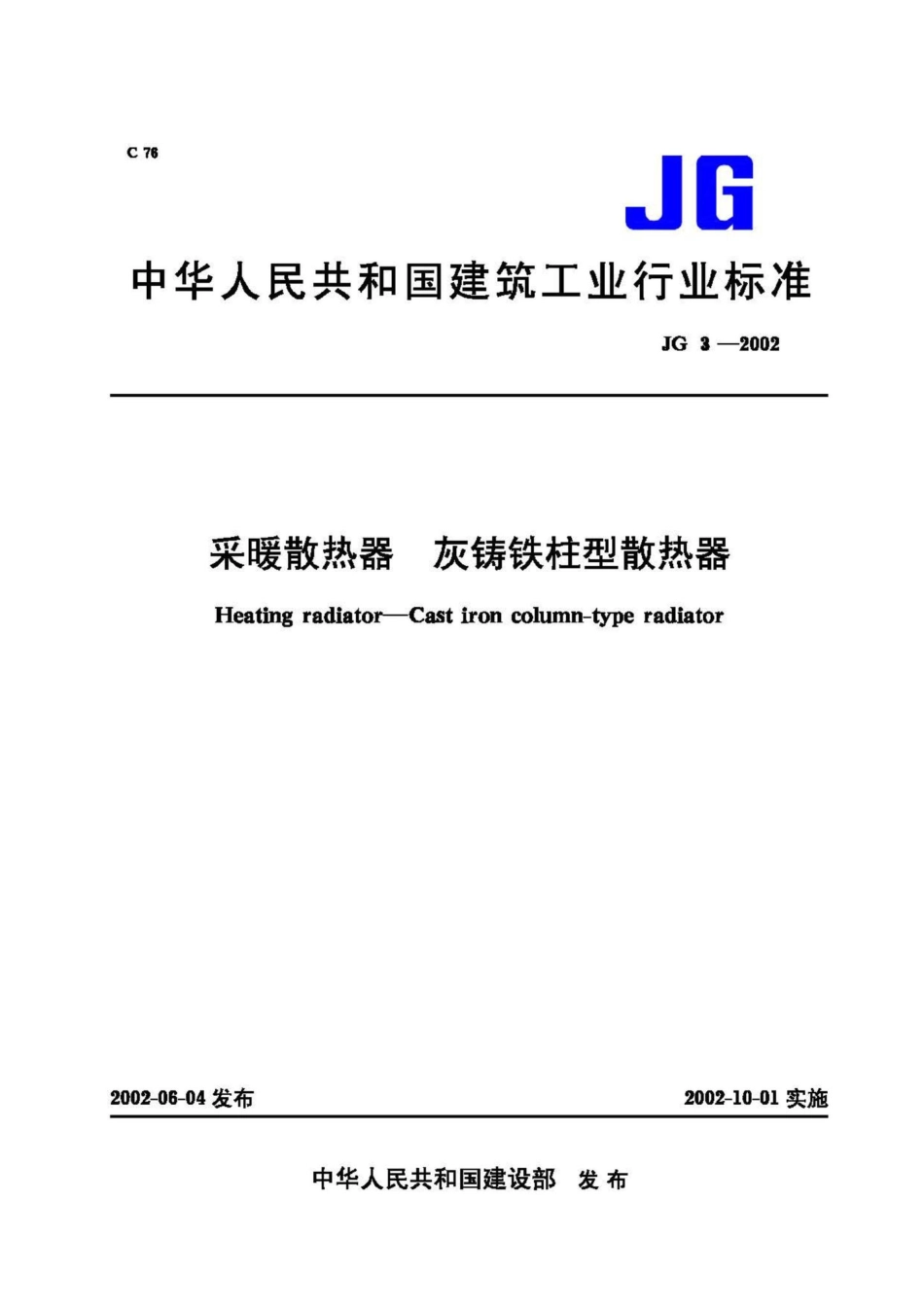

采暖散热器 灰铸铁柱型散热器 JGT3-2002.pdf

c78JG中华人民共和国建筑工业行业标准JG32002采暖散热器灰铸铁柱型散热器Heating radiatorCast iron column-type radiator2002-06-04发布2002-10-01实施中华人民共和国建设部发布中华人民共和国建筑工业行业标准采暖散热器灰铸铁柱型散热器JG32002Heating radiator-Cast iron column-type radiator1范圈本标准规定了灰铸铁柱型散热器的型式、尺寸与性能参数、要求、试验方法、检验规则、标志、包装、运输与贮存等。本标准适用于工业、民用建筑中以热水、蒸汽为热媒的灰铸铁柱型散热器（以下简称散热器）。热媒为热水时，温度不大于130，灰帐铁材质不低于H100,工作压力为0.5MP;温度不大于150，灰铸铁材质不低于FT150,工作压力为0.8MPa。热媒为蒸汽时，工作压力为0.2MP。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1182一1996形状和位置公差通则、定义、符号和图样表示法GB/T13754一1992采暖散热器散热量测定方法GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T1048一1990管道元件公称压力GB/T11351一1989铸件重量公差GB/T9439-1988灰铸铁件GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批量的检查）GB/T6414一1986铸件尺寸公差GB/T223.1223.7钢铁及合金化学分析法G/T6一1999采暖散热器系列参数、螺纹及配件B/T7945一1995灰铸铁机械性能试验方法型号、尺寸与性能参数3.1主参数按JG/T61999规定，本标准主参数为300mm、500mm,600mm、900mm。3.2型号工作压力(0.1Pa)同侧进出口中心距(100mm)柱数柱型灰铸铁中华人民共和国建设部200208-04批准2002-10-01实施1JG32002型号示例：TZ45-5(8)表示同侧进出口中心距为500m,工作压力为0.5MPa(或0.8MPa)的灰铸铁四柱型散热器。3,3散热器示意见图1，散热器尺寸按表1的规定，散热器的性能参数按表2的规定。350022图1散热器示意表1柱型散热器尺寸m型号中片高度足片高度长度宽度同侧进出口H马LB中心距TZ2-5-5(8)58266080132500TZ4-35(8)38246060143300TZ4-5-5-(8)58266060143500TZA65(8)68276060143600TZ4-9-5(8)982106060164900表2柱型散热器性能参数工作压力MPa试验压力型号散热面积MPam/片热水蒸汽HT100HT150HT100HT150HT100HT150TZ25-5(8)0.24TZ4-35(8)0.13Z4-5-5(8)0.200.50.80.20.751.2TZA6-5(8)0.235TZ4-95(8)0.44c2
