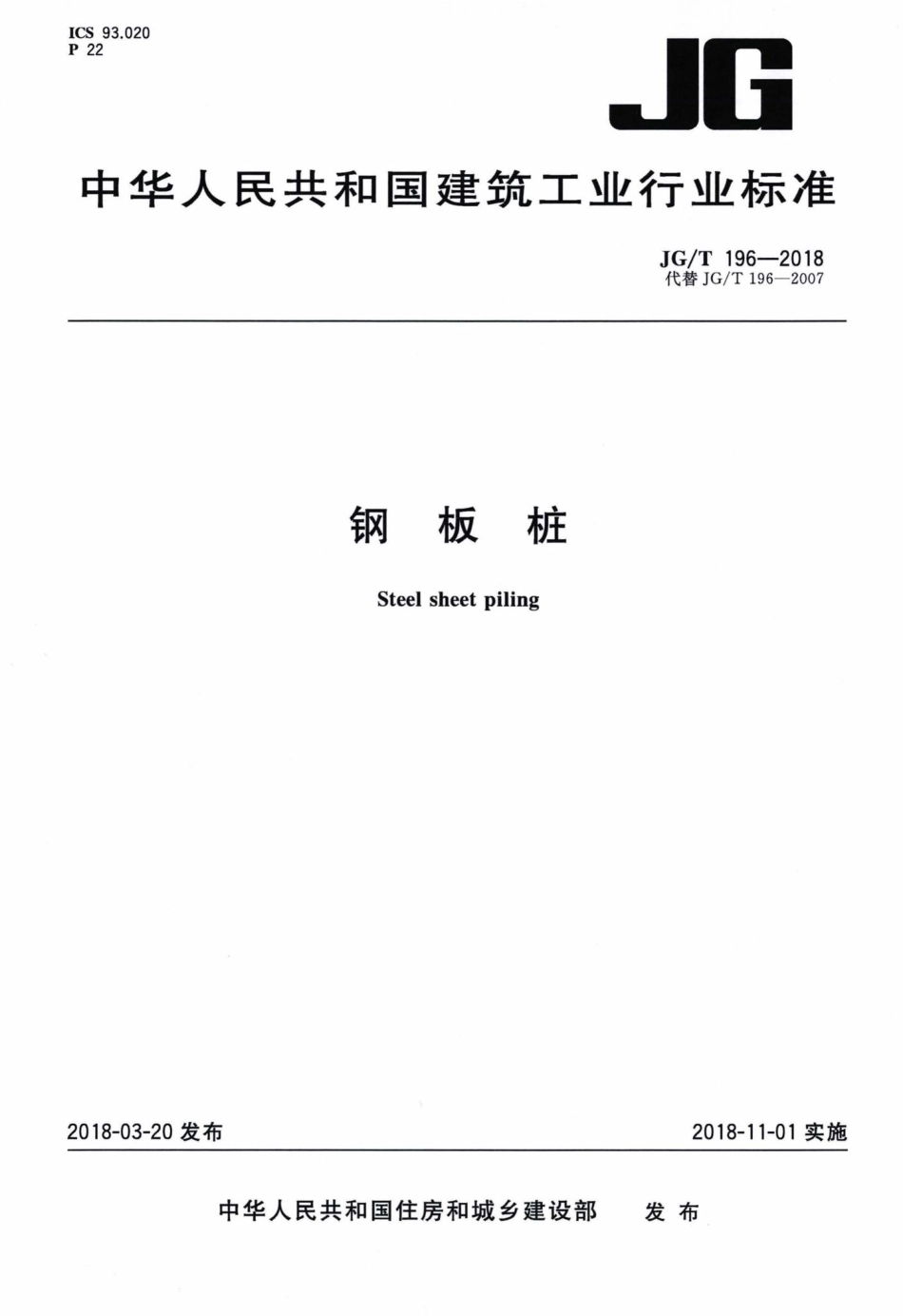

钢板桩 JGT196-2018.pdf

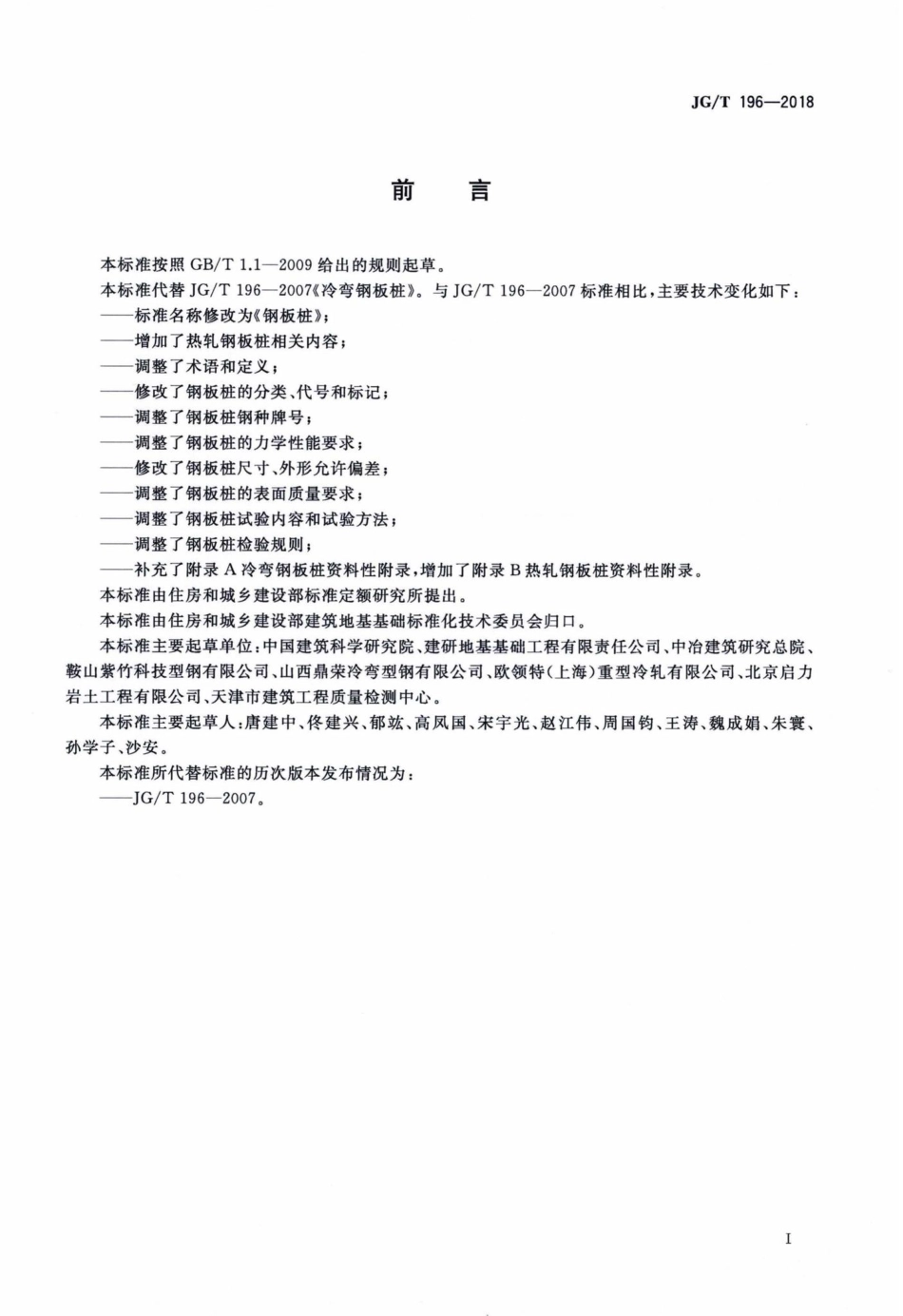

JG/T196-2018前言本标准按照GB/T1.1-2009给出的规则起草。本标准代替JG/T196-2007冷弯钢板桩。与JG/T196-2007标准相比，主要技术变化如下：标准名称修改为钢板桩；增加了热轧钢板桩相关内容；调整了术语和定义；一修改了钢板桩的分类、代号和标记；调整了钢板桩钢种牌号；调整了钢板桩的力学性能要求；修改了钢板桩尺寸、外形允许偏差；调整了钢板桩的表面质量要求；调整了钢板桩试验内容和试验方法；调整了钢板桩检验规则；补充了附录A冷弯钢板桩资料性附录，增加了附录B热轧钢板桩资料性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑地基基础标准化技术委员会归口。本标准主要起草单位：中国建筑科学研究院、建研地基基础工程有限责任公司、中冶建筑研究总院、鞍山紫竹科技型钢有限公司、山西鼎荣冷弯型钢有限公司、欧领特（上海）重型冷轧有限公司、北京启力岩土工程有限公司、天津市建筑工程质量检测中心。本标准主要起草人：唐建中、佟建兴、郁、高风国、宋宇光、赵江伟、周国钧、王涛、魏成娟、朱寰、孙学子、沙安。本标准所代替标准的历次版本发布情况为：JG/T196-2007。IJG/T196-2018连接件交互联接的建筑地基基础用型钢。3.3弯曲度curving钢板桩沿长度方向平面和侧向弯曲的最大幅度。包括平面弯曲度和侧向弯曲度。3.4扭曲度twisting钢板桩的一个面放置在同一水平面上，将其一端压紧在水平面上，以水平面为基准，测定的两相对面的对角高度差。3.5锁口interlocks钢板桩之间交互联接的接口部位4分类、代号和标记4.1分类和代号4.1.1冷弯钢板桩按产品截面形状，分为3类，其分类及代号分别为：a)U型冷弯钢板桩CRSP-Ub)Z型冷弯钢板桩CRSP-Zc)帽型冷弯钢板桩CRSP-M注：CRSP为英文 cold rolled steel sheet piling的。4.1.2热轧钢板桩按产品截面形状，分为4类，其分类及代号分别为：a)U型热轧钢板桩HRSP-Ub)Z型热轧钢板桩HRSP-Zc)直线型热轧钢板桩HRSP-Id)H型热轧钢板桩HPSP-H注：HRSP为英文 hot rolled steel sheet piling的写。4.2标记钢板桩的标记以品种代号与截面模量表示，其中直线型热轧钢板桩以品种代号与腹板厚度表示。示例1：截面模量为296的U型冷弯钢板桩标记为：CRSP-U-296-JG/T196-2018。示例2：截面模量为530的U型热轧钢板桩标记为：HRSP-U-530-JG/T196-2018。示例3：腹板厚度为9.5mm的直线型热轧钢板桩标记为：HRSP-I-9.5-JG/T196-2018。钢板桩相应截面模量、腹板厚度参见附录A、附录B。5订货内容按本标准订货的合同或订单应包括下列内容：a)标准编号；b)产品名称、代号及规格；c)材料牌号；2
