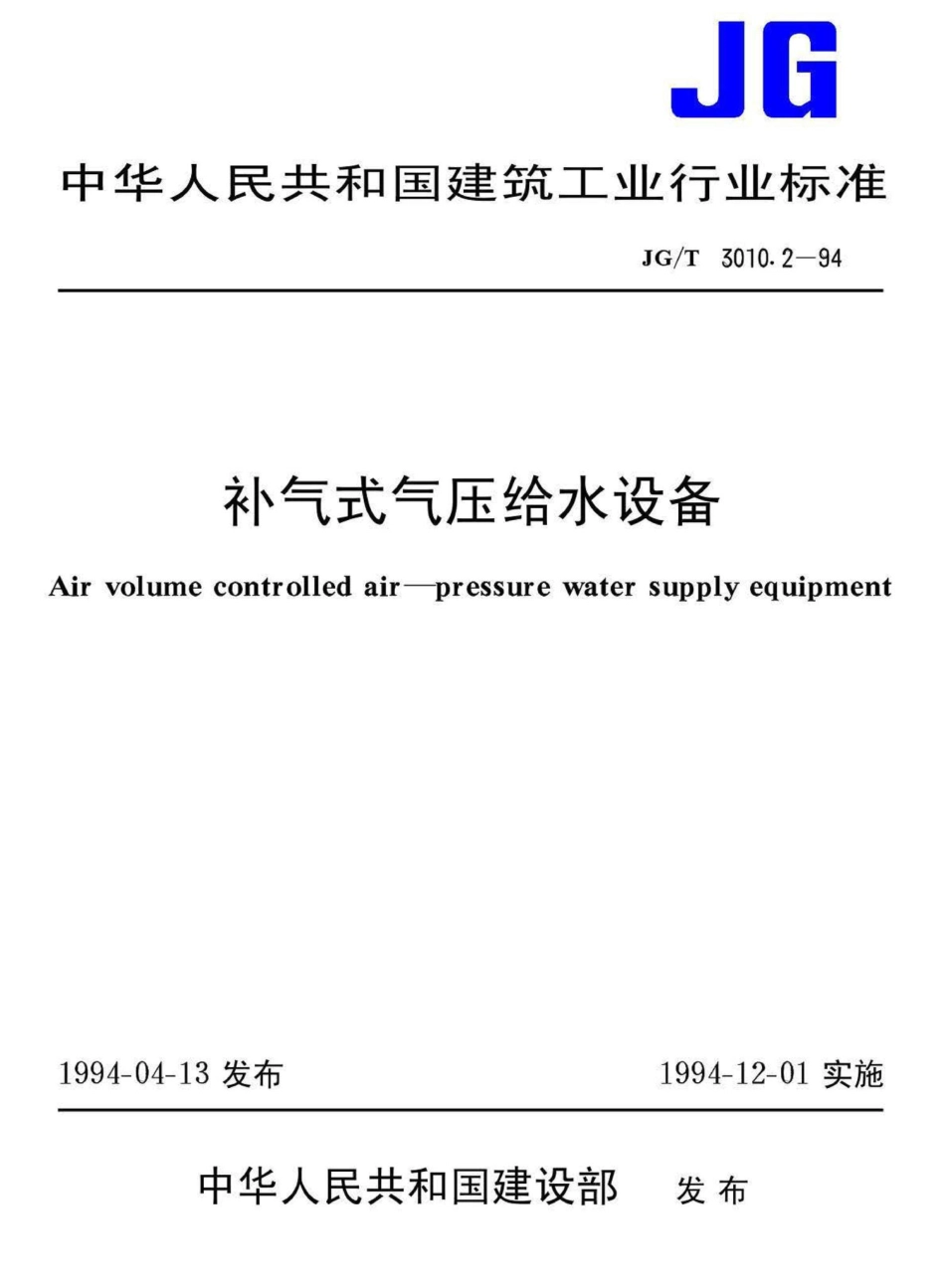

补气式气压给水设备 JGT3010.pdf

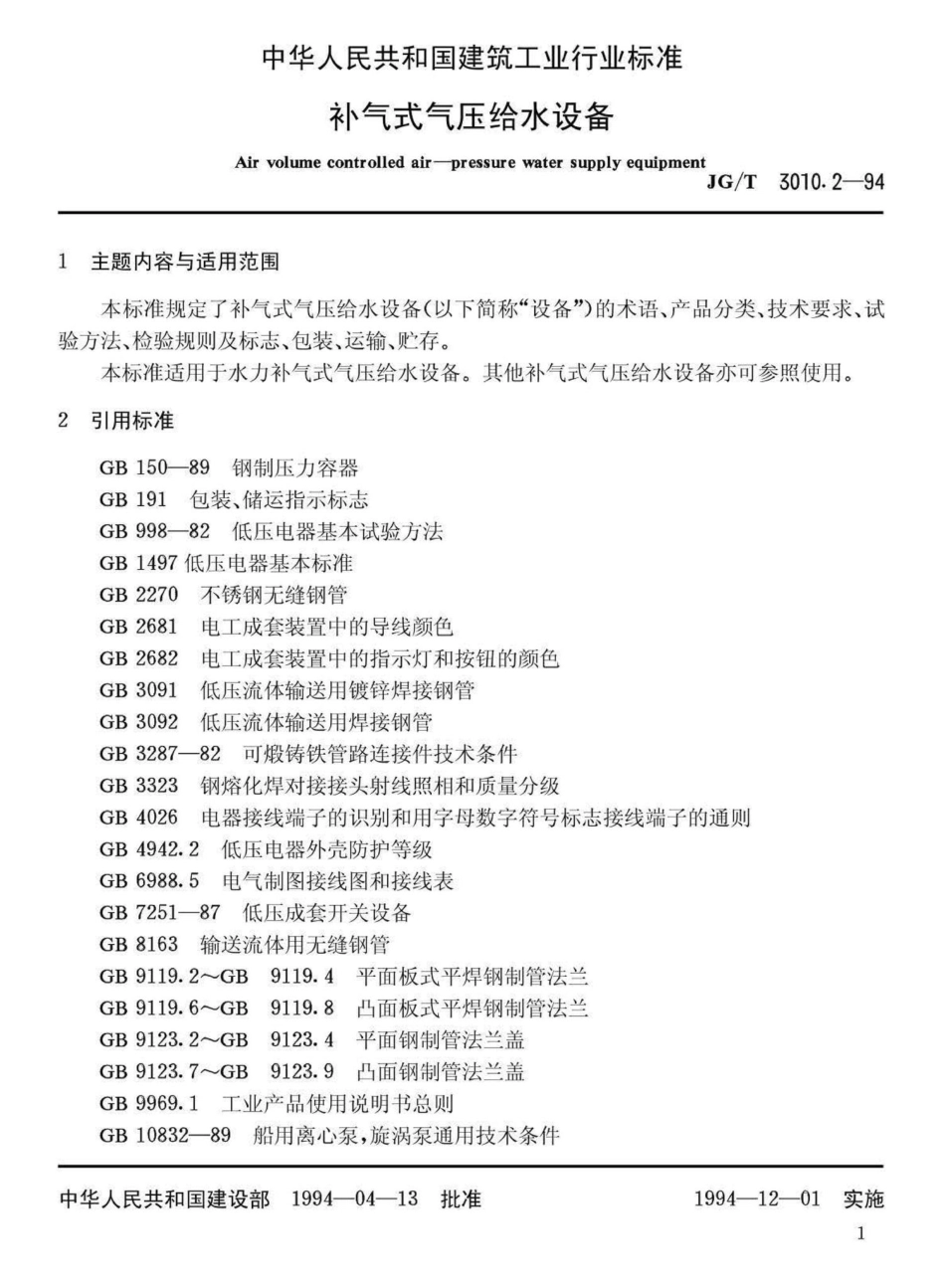

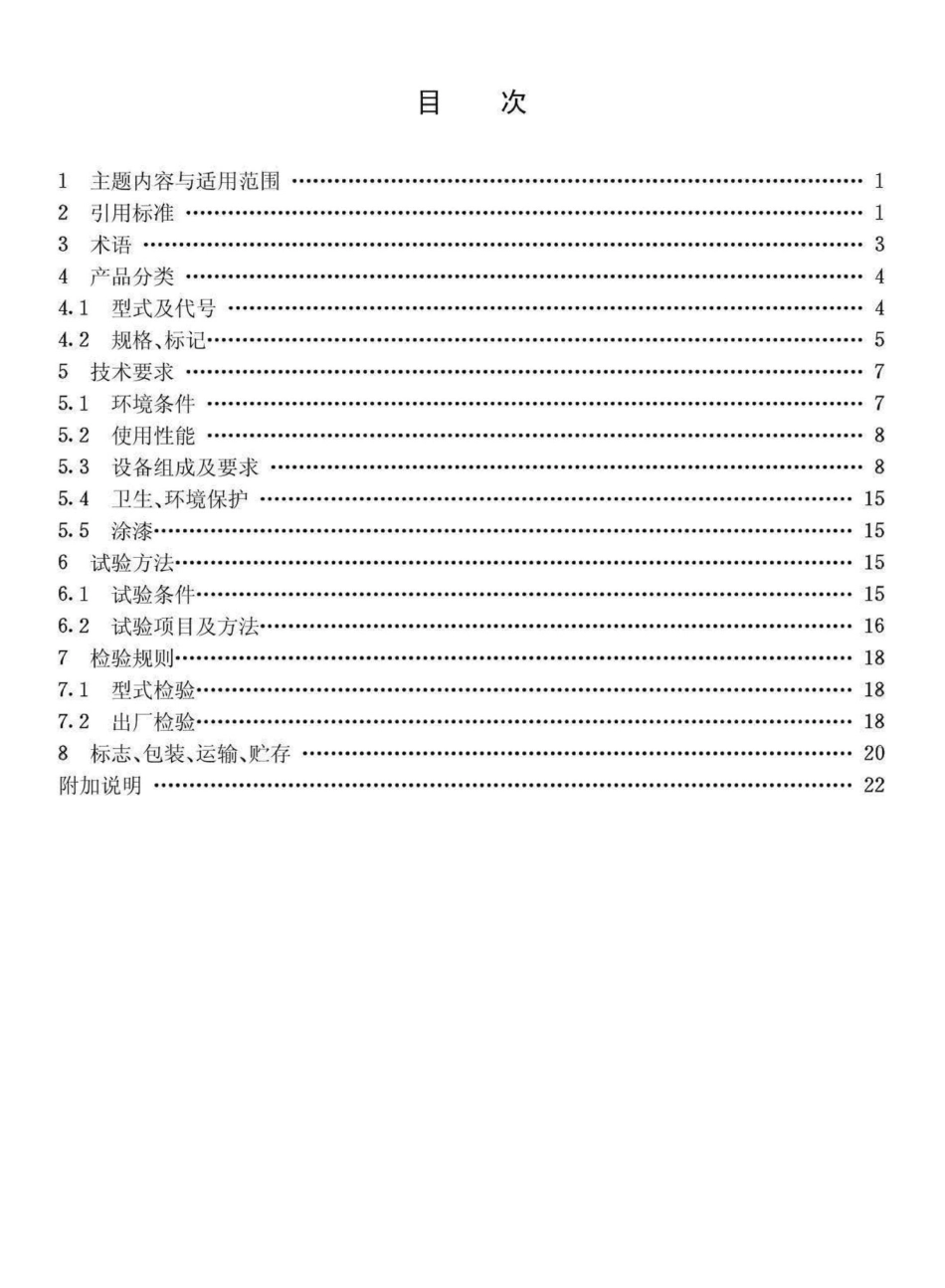

目次1主题内容与适用范围2引用标准入3术语34产品分类44.1型式及代号44.2规格、标记55技术要求75.1环境条件75.2使用性能85.3设备组成及要求85.4卫生、环境保护155.5涂漆156试验方法156.1试验条件156.2试验项目及方法167检验规则187.1型式检验187.2出厂检验188标志、包装、运输、贮存20附加说明223.9限量补气式系指“设备”运行中，气压水罐内气量达到需要气量时，补气装置不再向气压水罐内补气，或不从外界吸气而从罐内吸气再自行补气的补气方式。3.10设计压力系指在相应设计温度下，用以确定气压水罐壳体厚度的压力。其值不得小于最大工作压力p maxo3.11最大工作压力pmx系指气压水罐顶部在正常工作过程中允许出现的最高表压力。3.12最高工作压力p2系指控制“设备”水泵停止的压力（表压）。其值由工作压力比a及最低工作压力p,确定。3.13最低工作压力1系指控制“设备”水泵启动的压力（表压）。其值为满足管网最不利配水点流出水头的压力值。3.14起始压力p0系指“设备”运行前气压水罐内的压力值。可为常压，也可以预先充入一定量气体达到某一设定的压力值。3.15工作压力比a系指最低工作压力p,(绝对压力)与最高工作压力？2（绝对压力）的比值。3.16起始压力比B系指最低工作压力？，（绝对压力）与起始压力？（绝对压力）的比值。3.17调节水容积系指“设备”运行过程中，相应于最高工作压力P2和最低工作压力P1时气压水罐内水容积的差值。3.18平均无故障时间系指相邻两次故障间的工作时间的平均值。4产品分类4.1型式及代号“设备”型式按气压水罐的结构型式、补气方式及水泵抽水方式划分。型式代号由三部分组成。水泵抽水方式代号补气方式代号气压水罐结构型式代号各部分均以一个汉语拼音字母表示，见表1。3
