混凝土坍落度仪 JGT248-2009.pdf

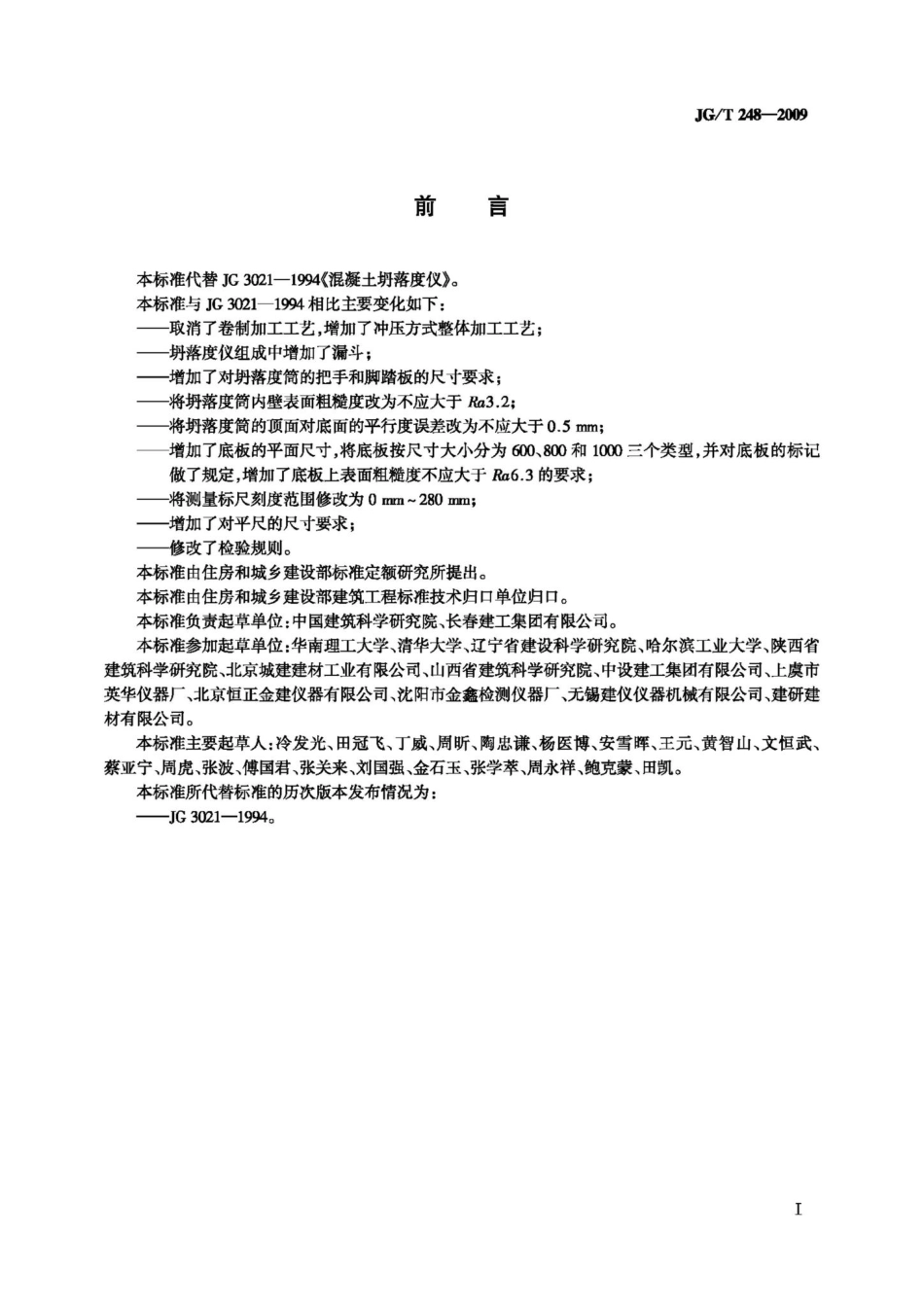

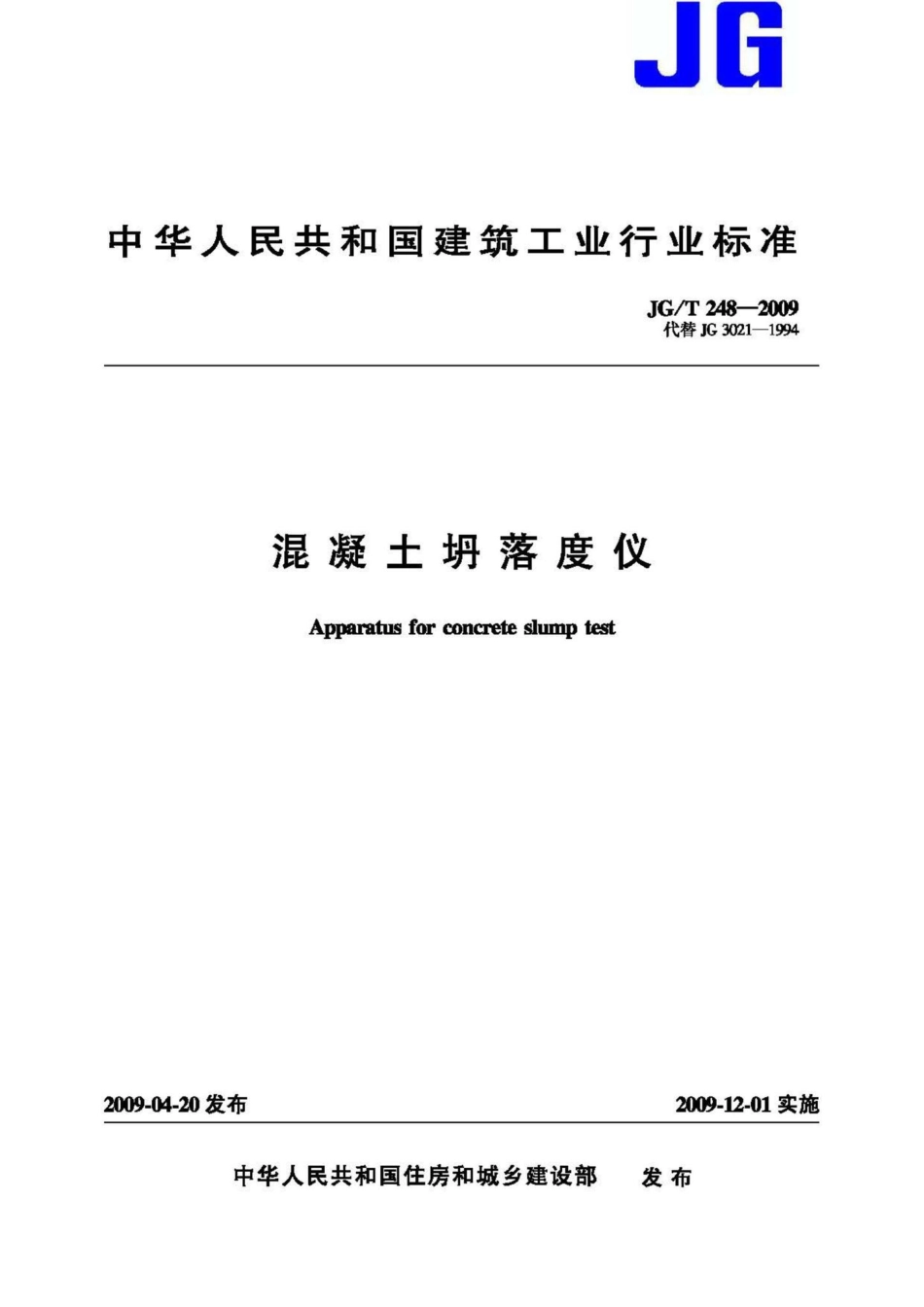

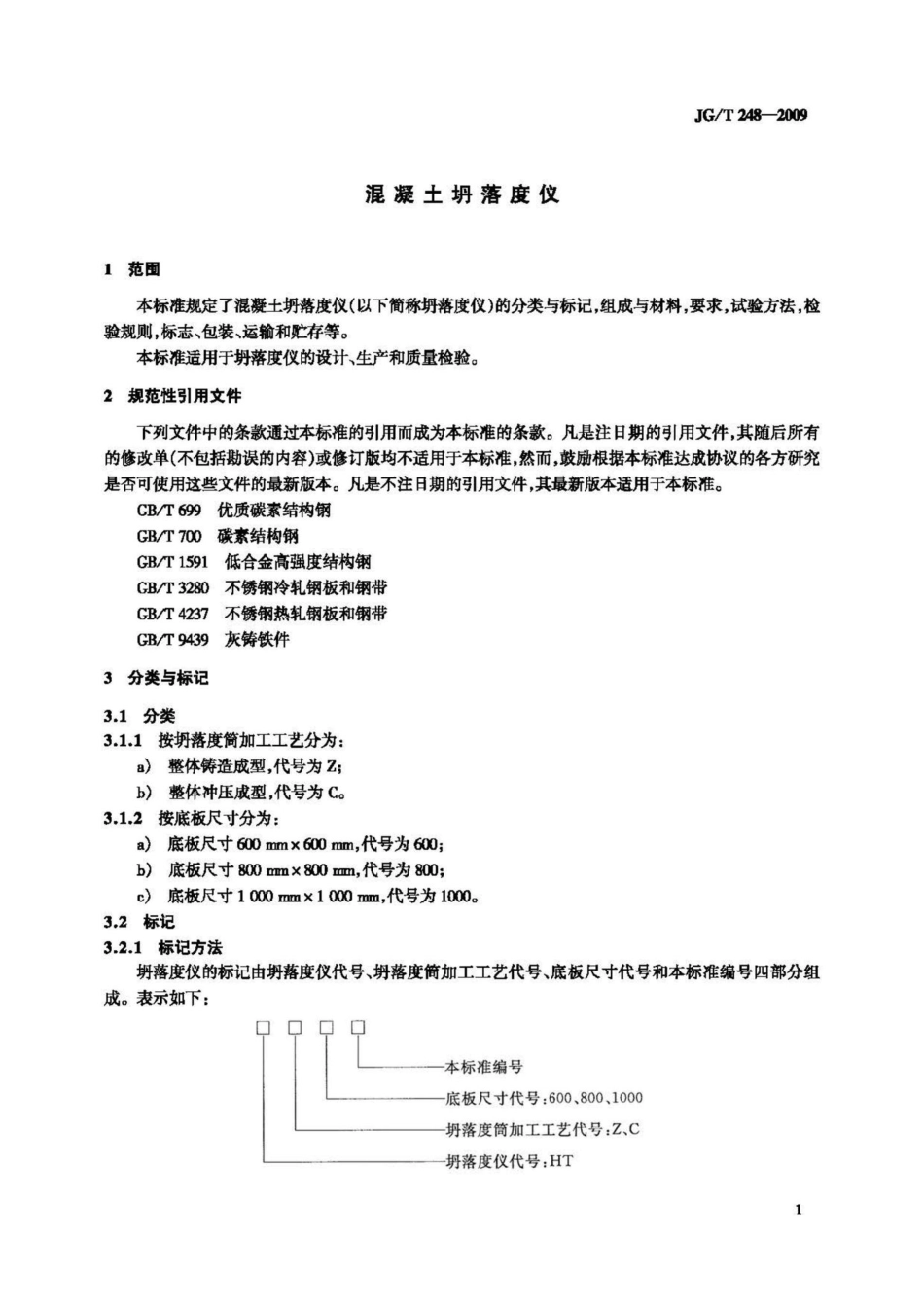

JG中华人民共和国建筑工业行业标准JG/T248-2009代替JG3021-1994混凝土坍落度仪Apparatus for concrete slump test2009-04-20发布2009-12-01实施中华人民共和国住房和城乡建设部发布JG/T248-2009前言本标准代替JC3021-1994混凝土坍落度仪。本标准与JG3021-1994相比主要变化如下：取消了卷制加工工艺，增加了冲压方式整体加工工艺；坍落度仪组成中增加了漏斗；增加了对坍落度筒的把手和脚踏板的尺寸要求；将坍落度筒内壁表面粗糙度改为不应大于Ra3.2;将坍落度简的顶面对底面的平行度误差改为不应大于0.5mm;增加了底板的平面尺寸，将底板按尺寸大小分为600、800和1000三个类型，并对底板的标记做了规定，增加了底板上表面粗糙度不应大于Ra6.3的要求；将测量标尺刻度范围修改为0mm280mm;增加了对平尺的尺寸要求；修改了检验规则。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑工程标准技术归口单位归口。本标准负责起草单位：中国建筑科学研究院、长春建工集团有限公司。本标准参加起草单位：华南理工大学、清华大学、辽宁省建设科学研究院、哈尔滨工业大学、陕西省建筑科学研究院、北京城建建材工业有限公司、山西省建筑科学研究院、中设建工集团有限公司、上虞市英华仪器厂、北京恒正金建仪器有限公司、沈阳市金鑫检测仪器厂、无锡建仪仪器机械有限公司、建研建材有限公司。本标准主要起草人：冷发光、田冠飞、丁威、周昕、陶忠谦、杨医博、安雪晖、王元、黄智山、文恒武、蔡亚宁、周虎、张波、傅国君、张关来、刘国强、金石玉、张学萃、周永祥、鲍克蒙、田凯。本标准所代替标准的历次版本发布情况为：JG3021-1994。IJG/T248-2009混凝土坍落度仪1范围本标准规定了混凝土坍落度仪（以下简称坍落度仪）的分类与标记，组成与材料，要求，试验方法，检验规则，标志、包装、运输和贮存等。本标准适用于坍落度仪的设计、生产和质量检验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CB/T699优质碳素结构GB/T700碳素构GB/T1591低合金高强度结构钢GB/T3280不锈钢冷轧钢板和钢带CB/T4237不锈钢热轧钢板和钢带GB/T9439灰铁件3分类与标记3.1分类3.1.1按落度筒加工工艺分为：a)整体铸造成型，代号为Z;b)整体冲压成型，代号为C。3.1.2按底板尺寸分为：a)底板尺寸600mmx600mm,代号为600；b)底板尺寸800mm800mm,代号为800；c)底板尺寸1000mm1000mm,代号为1000。3.2标记3.2.1标记方法坍落度仪的标记由坍落度仪代号、坍落度筒加工工艺代号、底板尺寸代号和本标准编号四部分组成。表示如下：本标准编号底板尺寸代号：600、800、1000坍落度筒加工工艺代号：Z、C坍落度仪代号：HTJG/T248-20093.2.2标记示例a)底板尺寸为600mm600mm、坍落度筒采用整体铸造加工的坍落度仪表示为：HTZ600JG/T248-2009;b)底板尺寸为1000mm1000mm、坍落度筒采用冲压成型加工的坍落度仪表示为：HTC1000JG/T248-2009。4组成与材料4.1组成坍落度仪由坍落度筒、漏斗、测量标尺、平尺、捣棒和底板等组成，其构造见图1所示。3256D0L1坍落度筒；2测量标尺；3平尺；4底板；5捣棒；6漏斗。图1坍落度仪4.2材料4.2.1落度筒采用整体铸造加工时，铸铁应符合GB9439要求；采用整体冲压加工时，应选用无缝钢管制造。4.2.2底板应采用符合GB/T9439中的HT200铸铁或其他表面光洁、不易变形且不吸水的材料制造。采用切割钢板制造时，宜选用符合GB/T699、GB/T700、GB/T1591、GB/T3280或GB/T4237的钢板。4.2.3测量标尺和平尺应采用不易腐蚀的材料制造，且表面应进行镀层处理。4.2.4棒宜选用符合CB/T699、CB/T700或CB/T1591的钢材制作。5要求5.1尺寸5.1.1坍落度筒尺寸顶部内径d:100mm1mm;2JG/T248-2009底部内径D:200mm1mm;高度h:300mm1mm。采用整体铸造加工时，筒壁厚度不应小于4mm;采用整体冲压加工时，筒壁厚度不应小于1.5mm。5.1.2连接在坍落度筒上的脚踏板，长度和宽度均不宜小于75mm,厚度不宜小于3mm。5.1.3底板的平面尺寸应为600mm600mm或800mm800mm或1000mm1000mm,尺寸误差应不大于2mm,厚度不宜小于6mm或能保证足够刚度。5.1.4测量标尺高度不应低于350mm,直径应不小于15mm。平尺厚度应不小于2mm,长度应为300 mm1mm。5.1.5捣棒直径应为16mm0.2mm,长度应为600mm5mm。5.2结构与制造5.2.1在坍落度筒外表面三分之二高度处，应设置两只左右对称的把手。5.2.2在坍落度筒外表面距底部适当位置，应设置两只左右对称且略向上倾斜的脚踏板。5.2.3坍落度筒内壁和底板上表面应光滑、平整且无凹凸。5.2.4测量标尺的表面应光滑，刻度范围应为0mm280mm,分度值应为1mm。刻度及对应标示应准确、刻痕清晰且不易磨损，其零点应保证使平尺底面与底板表面之间的距离为300mm0.5mm。5.2.5平尺在测量标尺上应滑动灵活，并应设有便于操作的定位装置。5.2.6由圆钢制成的捣棒表面应光滑，端部呈半球形。5.2.7底板上表面宜刻有圆心在中心、最小直径为200mm2mm、以100mm1mm直径递增至最大尺寸的同心圆，以及通过圆心、互相垂直的两条刻度线，分度值为10mm,刻痕应清晰。5.2.8底板上宜装有把手。5.3表面粗糙度5.3.1坍落度筒内壁表面粗糙度应不大于Ra3.2。5.3.2底板上表面的粗糙度应不大于Ra6.3。5.4平面度5.4.1坍落度筒顶面和底面的平面度误差，应不大于0.25mm。5.4.2底板上表面平面度误差应不大于0.5mm。5.5平行度5.5.1坍落度筒的顶面对底面的平行度误差，应不大于0.25mm。5.5.2平尺与底板上表面的平行度误差，应不大于0.5mm。5.6垂直度测量标尺对底板的垂直度误差应不大于0.2mm。5.7同轴度坍落度筒的顶面和底面应与锥体轴线同轴，其同轴度误差应不大于0.6mm。5.8外观5.8.1坍落度仪的组件采用铸铁铸造时，铸件应无砂眼、气孔和裂纹。5.8.2外表面不应涂漆，应光洁、无毛刺和伤痕等缺陷。5.8.3产品的标牌应字迹清楚。6试验方法6.1尺寸6.1.1坍落度筒尺寸坍落度筒顶面和底面圆的内径，应采用游标卡尺或内径百分尺分别测量顶面圆和底面圆三个方位的直径，按图2所示，然后分别计算各面直径的算术平均值，即为该面内径。3
