混凝土试模 JG237-2008.pdf

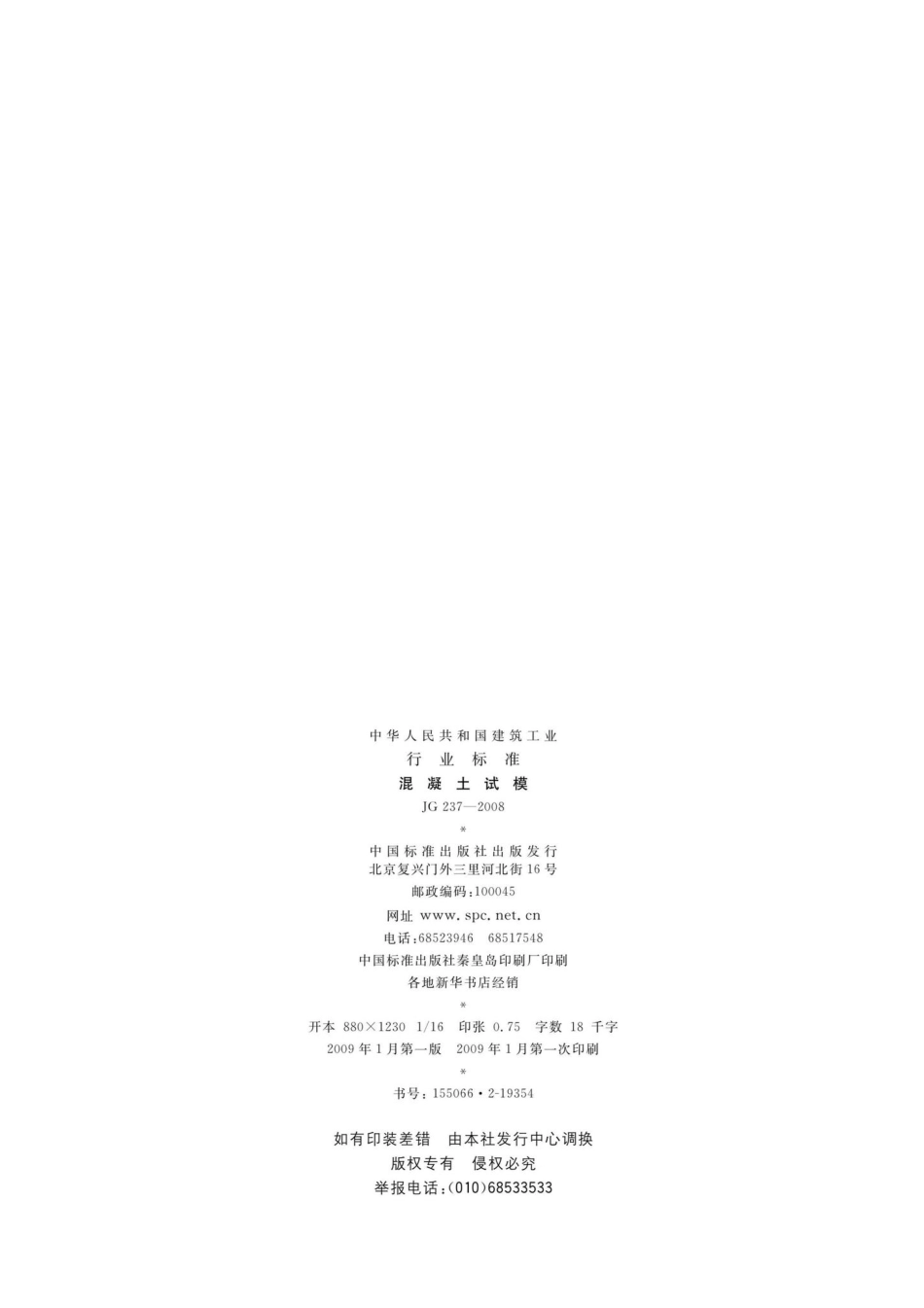

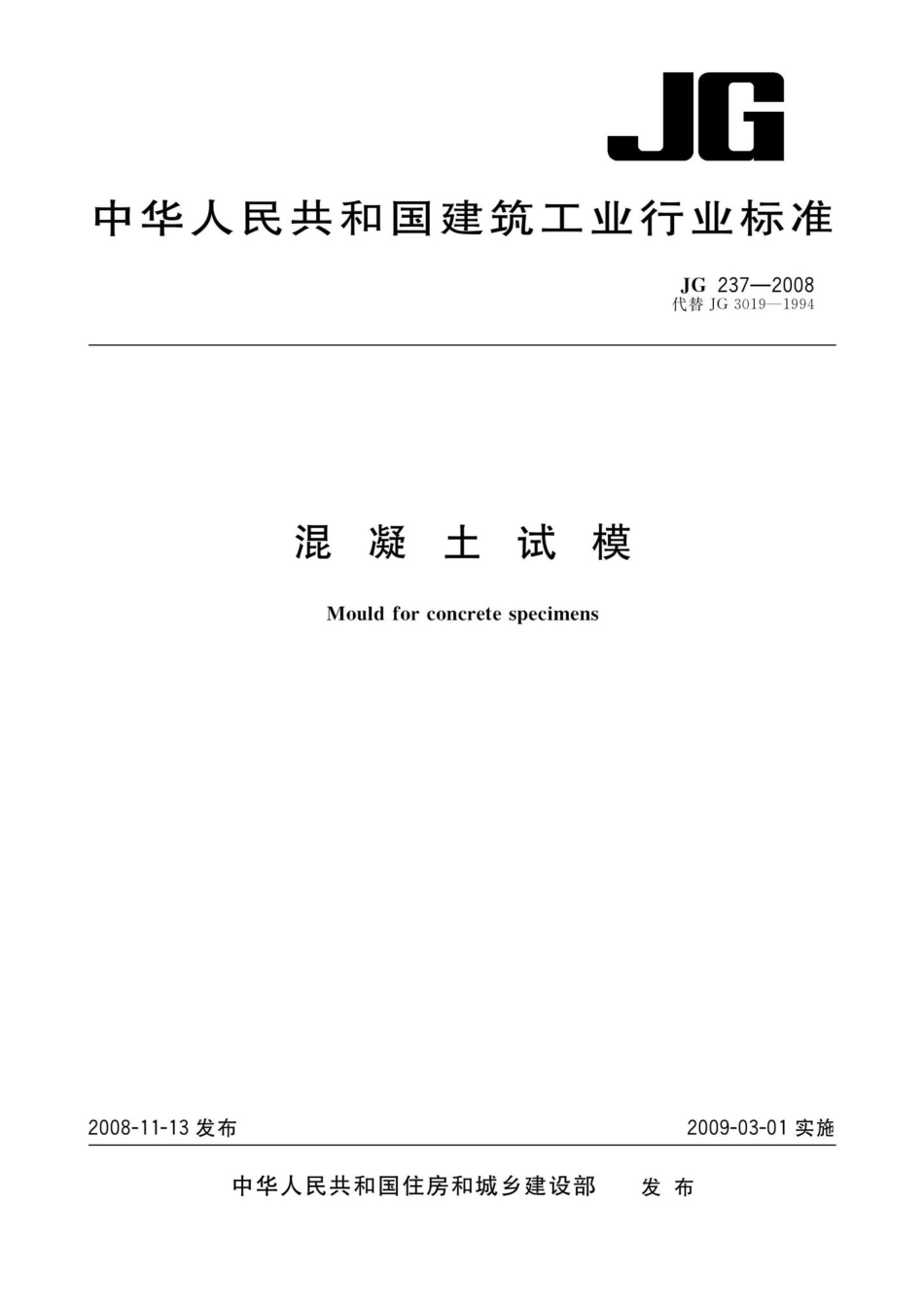

G中华人民共和国建筑工业行业标准JG237-2008代替JG3019一1994混凝土试模Mould for concrete specimens2008-11-13发布2009-03-01实施中华人民共和国住房和城乡建设部发布中华人民共和国建筑工业行业标准混凝土试模JG237-2008中国标准出版社出版发行北京复兴门外三里河北街16号邮政编码：100045址电话：6852394668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张0.75字数18千字2009年1月第一版2009年1月第一次印刷书号：1550662-19354如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68533533JG237-2008前言本标准的5.1、5.2、5.3、5.4为强制性的，其余为推荐性的。本标准是对JG3019一1994混凝土试模的修订。本标准与JG3019一1994主要技术差异如下：增加了塑料试模的适用范围：“本标准不适用于环境温度在1030以外的工地现场使用的塑料试模。”；试模分类修改为：按制作材料、按形状分类、按密封形式分类、按连接形式分类、按规格分类；对试模的构造作了原则性要求；对确定混凝土强度等级的150mm150mm150mm立方体标准试模，在附录A中给出了具体的构造要求；增加了对制作塑料试模所用的材料的要求“当选用工程塑料制作试模时，其热膨胀系数不得超过50106/，按GB/T50081的有关规定成型混凝土试件时，试模应不变形。”；增加了圆台体和圆柱体试模以及一些常用的棱柱体试模规格：试模各相邻侧面之间的夹角允许误差由0.3提高到0.2。增加了圆柱体试模底板与圆柱体轴线之间的夹角的误差要求：试模组装后连接面的缝隙由0.2mm提高到0.1mm;试模隔板与侧板的缝隙由0.4mm提高到0.1mm;定位面的平面度误差由0.06mm提高到0.04mm:在耐用性要求中，规定了“在正常使用的情况下，试模应至少使用50次或当使用少于50次时使用期至少为6个月的要求”；对所有试模，增加了水渗漏性的要求和试验方法；对塑料试模，增加了加入单粒级碎石的捣实试验，以检验其耐用性：对密封试模，增加了成型密封后浸入自来水中pH值变化不大于0.3的要求；修改了检验规则，检验规则参照GB/T2828.1规定执行：撤销了附录A混凝土密封试模，将其技术内容插入相应的条文中。本标准的附录A为规范性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑工程标准技术归口单位中国建筑科学研究院归口。本标准起草单位：中国建筑科学研究院、湖南省建筑工程集团总公司、同济大学、湖南省建设厅新技术推广中心、湖南大学、中国铁道科学研究院、河北北方建筑仪器制造有限公司、上海市中民防建设工程质量监督检验中心、河南省汝阳县建设局。本标准的主要起草人：戎君明、周海兵、冷发光、李启令、徐昌铎、田冠飞、龚建清、王月华、郭秀江、于开洋、韩铁马。本标准自实施之日起代替JG3019一1994。IJG237-2008混凝土试模1范围本标准规定了混凝土试模的分类、规格与标记、构造和材料、要求、试验方法、检验、规则、标志、包装、运输和贮存等。本标准适用于混凝土试模的设计、生产和质量检验。本标准不适用于环境温度在10C30C以外的工地现场使用的塑料试模。2规范性引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700碳素结构钢GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检验的逐批检验抽样计划GB/T9439灰铸铁件GB/T50081普通混凝土力学性能试验方法标准JGJ52普通混凝土用砂、石质量及检验方法标准3分类、规格与标记3.1分类3.1.1按制作材料分类a)铸铁或铸钢试模，符号：缺省；b)塑料试模，符号：S。3.1.2按形状分类a)立方体试模，符号：LF;b)棱柱体试模，符号：LZ;c)圆台体试模，符号：YT;d)圆柱体试模，符号：YZ。3.1.3按密封形式分类a)不密封试模；符号：缺省；b)密封试模，符号：K。3.1.4按联接形式分类a)单个试模，符号：缺省；b)三联试模，符号：3。3.2规格混凝土试模的规格应符合表1的规定：1JG237-2008表1混凝土试模的规格试模形状规格/mm符号100100100100立方体试模150150150150200200200200100100300100300100100400100400100100515100515150150300150300150150450150450棱柱体试模150150515150515150150550150550150150600150600200200400200400200200515200515圆台体试模175185150$175100200100圆柱体试模150300150200400$2003.3标记3.3.1标记混凝土试模的标记由代号、试模形状、联接形式、密封形式、规格和本标准编号七部分表示：-本标准编号规格密封形式联接形式试模形状制作材料代号：MH3.3.2标记示例a)规格为150150150的立方体塑料单个试模，其标记为：MH-S-LF-150 JG 237-2008;b)规格为100100100的立方体铸铁三联试模，其标记为：MH-LF-3-100 JG 237-2008;c)规格为100100300的棱柱体铸铁混凝土试模，其标记为：MH-LZ-100300 JG237-2008;2
