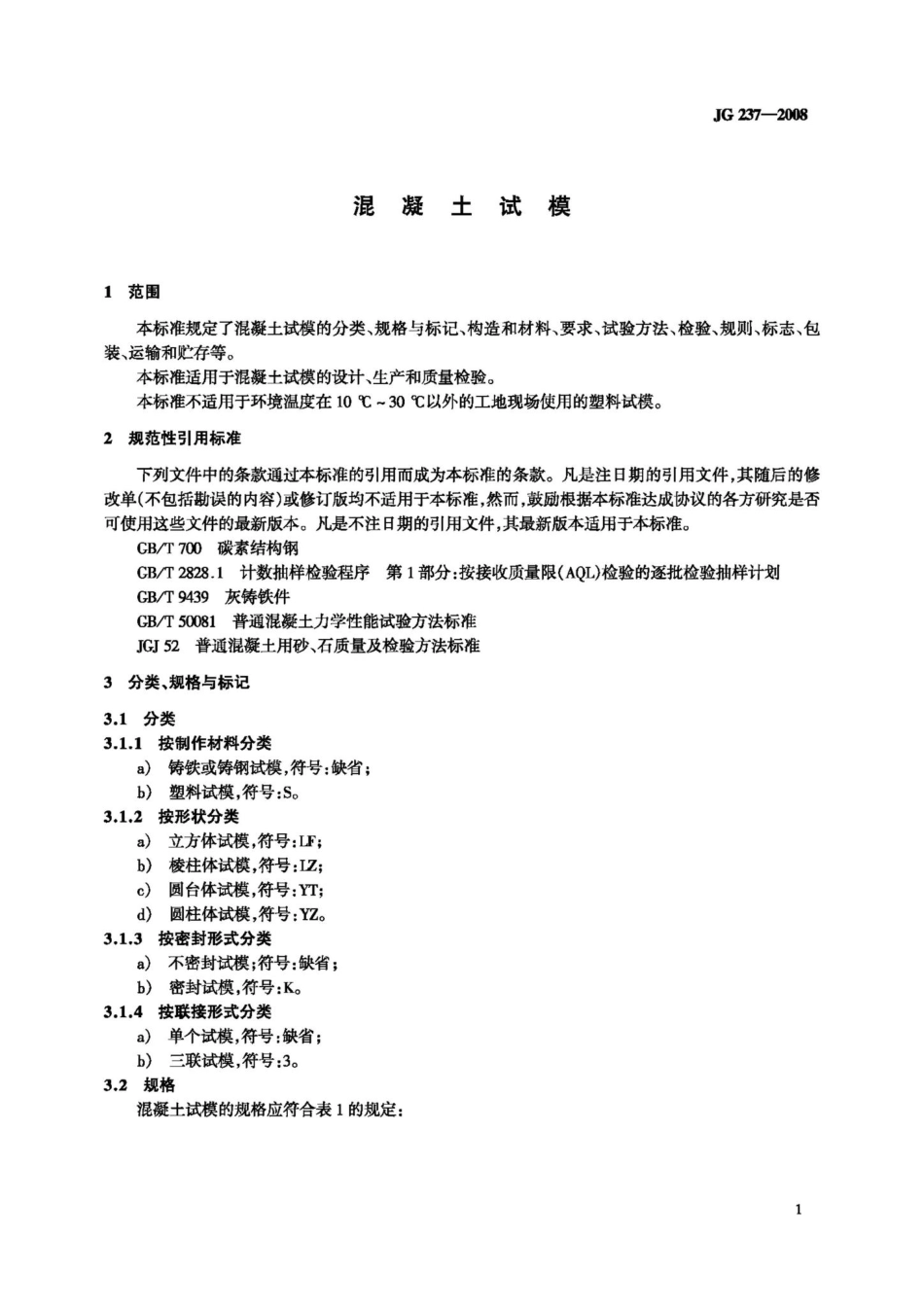

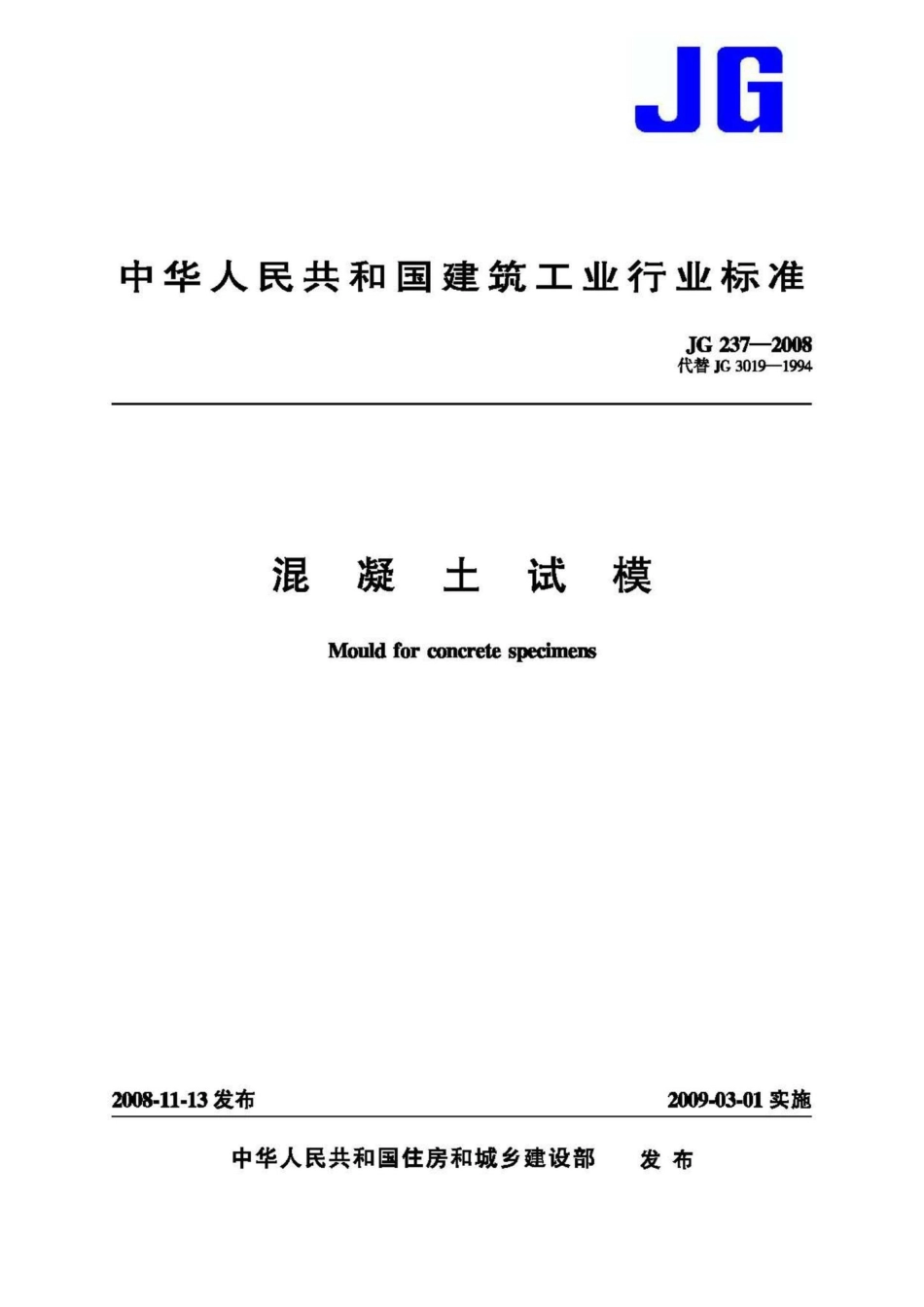

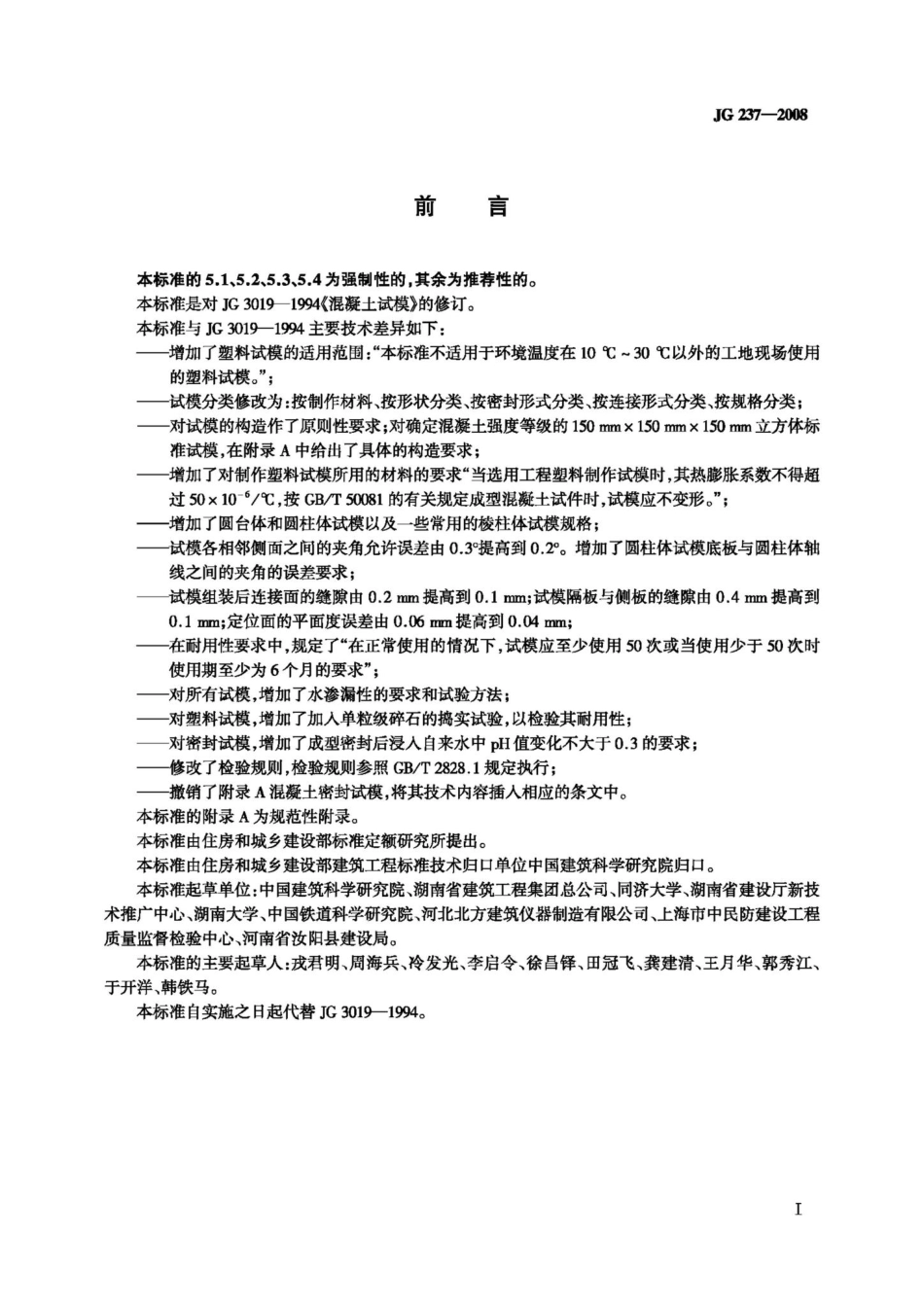

JG中华人民共和国建筑工业行业标准JG237-2008代替JG3019-1994混凝土试模Mould for concrete specimens2008-11-13发布2009-03-01实施中华人民共和国住房和城乡建设部发布JG237-2008混凝土试模1范围本标准规定了混凝土试模的分类、规格与标记、构造和材料、要求、试验方法、检验、规则、标志、包装、运输和贮存等。本标准适用于混凝土试模的设计、生产和质量检验。本标准不适用于环境温度在1030以外的工地现场使用的塑料试模。2规范性引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CB/T700碳素结构钢CB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检验的逐批检验抽样计划GB/T9439灰铸铁件CB/T50081普通混凝土力学性能试验方法标准JG52普通混凝土用砂、石质量及检验方法标准3分类、规格与标记3.1分类3.1.1按制作材料分类a)铸铁或铸钢试模，符号：缺省；b)塑料试模，符号：S。3.1.2按形状分类a)立方体试模，符号：LF:b)棱柱体试模，符号：IZc)圆台体试模，符号：YT;d)圆柱体试模，符号：YZ。3.1.3按密封形式分类a)不密封试模；符号：缺省；b)密封试模，符号：K。3.1.4按联接形式分类a)单个试模，符号：缺省；b)三联试模，符号：3。3.2规格混凝土试模的规格应符合表1的规定：JG237-2008表1混凝土试模的规格试模形状规格/mm符号100100100100立方体试模150150150150200200200200100100300100300100100400100400100100515100515150150300150300150150450150450棱柱体试模150150515150515150150550150550150150600150600200200400200400200200515200515西台体试撑175185150175p100200100圆柱体试模p1503001502004002003.3标记3.3.1标记混凝土试模的标记由代号、试模形状、联接形式、密封形式、规格和本标准编号七部分表示：口-口-口-口-g-口-口本标准编号规格密封形式联接形式试模形状制作材料代号：MH3.3.2标记示例a)规格为150150150的立方体塑料单个试模，其标记为：MH-S-LF-150JG237-2008;b)规格为100100100的立方体铸铁三联试模，其标记为：MH-LF-3-100JG237-2008;c)规格为100100300的棱柱体铸铁混凝土试模，其标记为：MH-LZ-100300JG237-2008;JG237-2008d)规格为100200的圆柱体铸铁混凝土试模，其标记为：MH-YZ-100 JG 237-2008;e)规格为100100100的铸铁立方体单个混凝土密封试模，其标记为：MH-LF-K-100 JG 237-2008;f)规格为175185150的铸铁圆台体试模，其标记为：MH-YT-175 JG 237-2008。4构造和材料4.1构造4.1.1组装式试模结构应保证组装时试模侧板能正确定位，整个试模必须连接紧密、紧固可靠。各种类型试模的构造除应便于混凝土试件的成型外，尚应保证试模的各项性能指标符合本标准的规定。4.1.2对组装式150mm150mm150mm立方体试模，其构造应符合附录A的规定。4.2材料4.2.1试模材料应符合下列要求；a)当采用铸铁制作试模时，宜选用不低于HT200的铸铁，并应符合GB/T9439的要求。b)当采用铸钢制作试模时，宜选用不低于Q235的钢，并应符合GB/T700的要求。c)当选用工程塑料制作试模时，其热膨胀系数不应大于5010/。按CB/T50081的有关规定成型混凝土试件时，试模应不变形。4.2.2采用铸铁或铸钢制作试模时，试模铸件应进行时效处理。4.2.3组装试模的紧固件应选用指标不低于45钢性能的钢材。5要求5.1内表面和上口面粗糙度试模内表面和上口面粗糙度Ra不应大于3.2um。5.2内部尺寸试模内部尺寸误差不应大于公称尺寸的0.2%，且不大于1mm。5.3夹角立方体和棱柱体试模各相邻侧面之间的夹角应为直角，其误差不应大于0.2。圆柱体试模底板与圆柱体轴线之间的夹角应为直角，其误差不应大于0.2。5.4平面度立方体和棱柱体试模内表面的平面度、定位面的平面度误差，每100mm不应大于0.04mm。5.5缝隙组装试模连接面的缝隙、模隔板与侧板的缝隙不应大于0.1mm。5.6耐用性在正常使用的情况下，试模应至少使用50次或当使用少于50次时使用期至少为6个月。在此期间内试模的内部尺寸、各相邻侧面之间的夹角、平面度和连接面的缝隙指标应符合5.2、5.3、5.4、5.5的规定。5.6.1组装式试模按6.6.1耐用性试验后，试模的内部尺寸、各相邻侧面之间的夹角、平面度和连接面的缝隙指标应符合5.2、5.3、5.4、5.5的规定，并且不应渗水。5.6.2塑料试模按6.6.2耐用性试验后，试模不应有变形或破坏。除试模的内部尺寸、各相邻侧面之间的夹角和平面度指标应符合5.2、5.3、5.4的规定外，试模内表面不应有明显的刻痕，并且不应渗水。3
