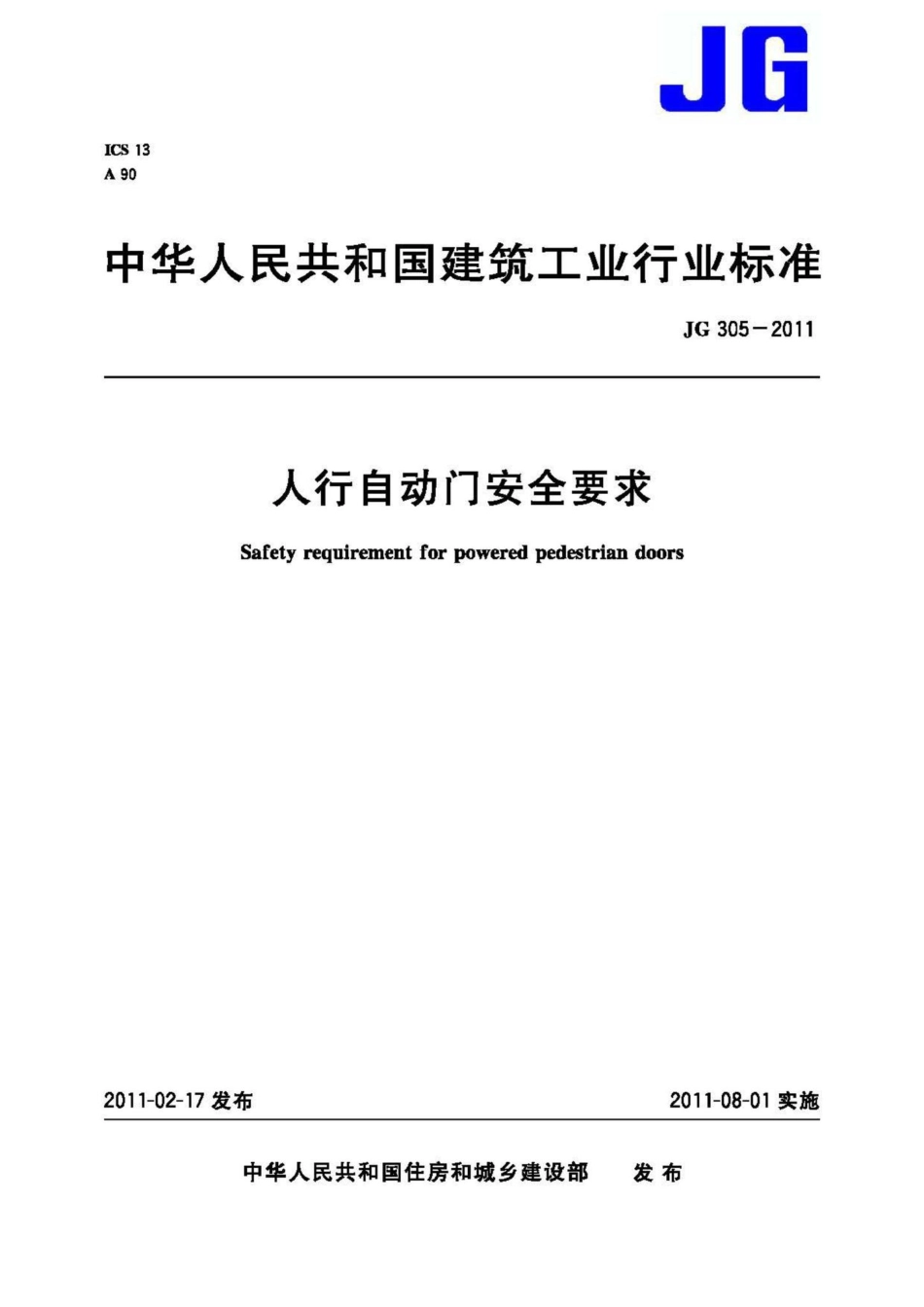

人行自动门安全要求 JGT305-2011.pdf

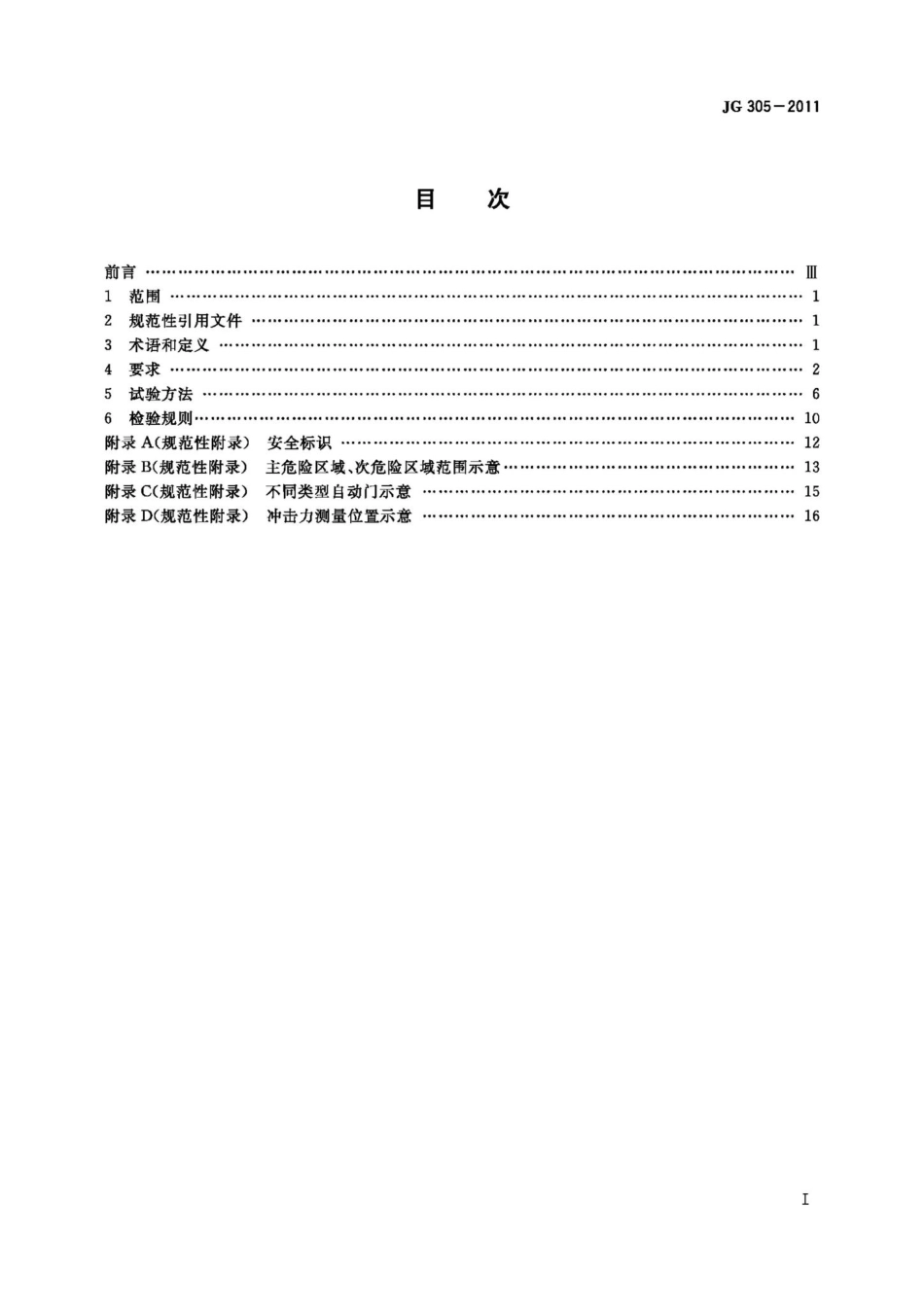

JG305-2011目次前言1范围12规范性引用文件23术语和定义24要求4*445试验方法66检验规则10附录A(规范性附录)安全标识12附录B(规范性附录)主危险区域、次危险区域范围示意13附录C(规范性附录)不同类型自动门示意15附录D(规范性附录)冲击力测量位置示意16JG305-2011人行自动门安全要求1范围本标准规定了人行自动门安全要求的术语和定义、要求、试验方法和检验规则。本标准适用于民用建筑中供人通行的推拉自动门、平开自动门、折叠自动门和旋转自动门。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5823建筑门窗术语GB15763建筑用安全玻璃GB50009建筑结构荷载规范JGJ113建筑玻璃应用技术规程JC/T177-2005自动门3术语和定义GB/T5823、JG/T177-2005中确立的及下列术语和定义适用于本文件。3.1人行自动门powered pedestrian door供人通行的自动门。3.2活动扇前竖梃leadingmullion对于作直线运行的活动扇，是指最后关闭出入口的活动扇的竖梃；对于作旋转运行的活动扇，是指远离旋转中心位于运行最前方的竖梃。3.3传感器sensor能感受被检测的人或物体并按照一定的规律转换成可用电气信号的器件或装置，通常由敏感元件和转换元件组成；又称感应装置或感应器。3.4存在传感器presence sensor检测指定区域内人或物体存在的传感器。3.5压敏传感器pressure-sensitive equipment受到一定压力产生相应的压缩量并同时向控制系统发出电气信号的传感器。3.6对射器photo beam sensor一端发射光束另一端接收光束，同时向控制装置发出电气信号的传感器。1JG305-20113.7运行速度running speed对于推拉、折叠自动门，是指最后关闭出入口的活动扇前竖梃的速度；对于平开、旋转自动门，是指活动扇外边缘的线速度。3.8安全间隙safetygap活动扇面、玻璃、边梃以及侧面与相邻接口界面的间隙。3.9安全间距safety spacing活动扇开启到最大位置时活动扇面或侧面与相邻墙（或框、柱）面的间距。3.10最大动态冲击力 maximum dynamic impact force活动扇对人或物体发生夹持时，冲击力大于或等于150N起0.75s内，所产生的最大夹持力。3.11静态击static impact force继最大动态冲击力后，持续4.25s内，活动扇对人或物体所产生的平均夹持力。3.12剩余冲击力residual impact force继静态冲击力后，活动扇对人或物体继续保持的最大夹持力。3.13主危险区域 main dangerous area活动扇前竖梃与门右框（或运行前方框、梃）相距500mm内，可能造成夹持伤害的空间区域。3.14次危险区域secondary dangerous area旋转自动门活动扇运行前方200mm内，可能造成撞击伤害的空间区域。4要求4.1通用要求4.1.1人行自动门应采用安全玻璃。安全玻璃的选用应符合GB15763和JGJ113的规定。4.1.2用于建筑物外门的人行自动门，其风荷载计算应符合GB50009的规定。4.1.3平开自动门活动扇应单向开启。4.1.4在旋转自动门内、外出入口外侧方便操作的位置，应分别安装手动（复位）无障碍低位按钮，安装高度距地面1000mm1300mm。4.1.5在人行自动门明显位置应张贴下列安全标识，安全标识的图样规格见附录A。4.2安全间隙活动扇在启闭过程中对所要求保护的部位应留有安全间隙。安全间隙应小于8mm或大于25mm(图1)。2
