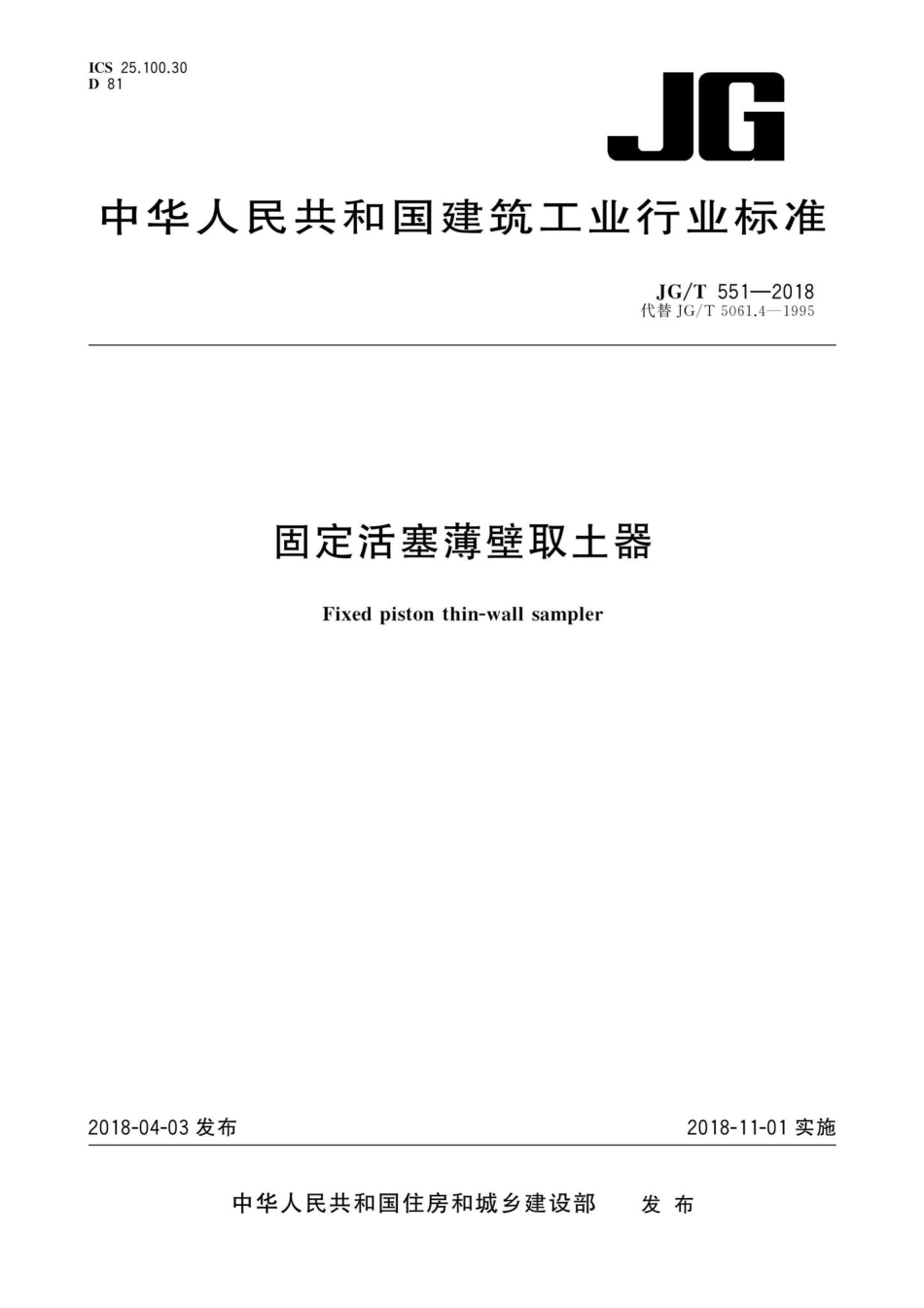

固定活塞薄壁取土器 JGT551-2018.pdf

JG/T551-2018表1固定活塞薄壁取土器常用规格单位为毫米型号TG 75TG108取样管外径/mm751084.2标记4.2.1固定活塞薄壁取土器标记由型式代号、规格和标准编号组成。4.2.2型号标记规定如下：TG标准编号JG/T551一2018主参数：取样管外径，mm固定活塞薄壁取土器4.2.3标记示例示例：取样管外径75mm的固定活塞薄壁取土器，标记为：TG75-JG/T551-20185要求5.1一般要求5.1.1产品应按照规定程序批准的图样和技术文件制造。5.1.2材料机械性能应满足取土器零部件设计、制造、试验检验的要求。5.1.3固定活塞薄壁取土器结构示意图如图1所示。说明：1接长杆：6连接套；2接头；7取样管；3锁卡总成：8活塞杆：4排浆孔；9活塞。5一废土筒：图1固定活塞薄壁取土器结构示意图5.1.4土试样的质量分级应符合GB50021、JGJ/T87相关要求。5.1.5钻探用无缝钢管应符合GB/T9808的规定。5.2技术要求5.2.1固定活塞薄壁取土器基本参数应符合表2规定。2
