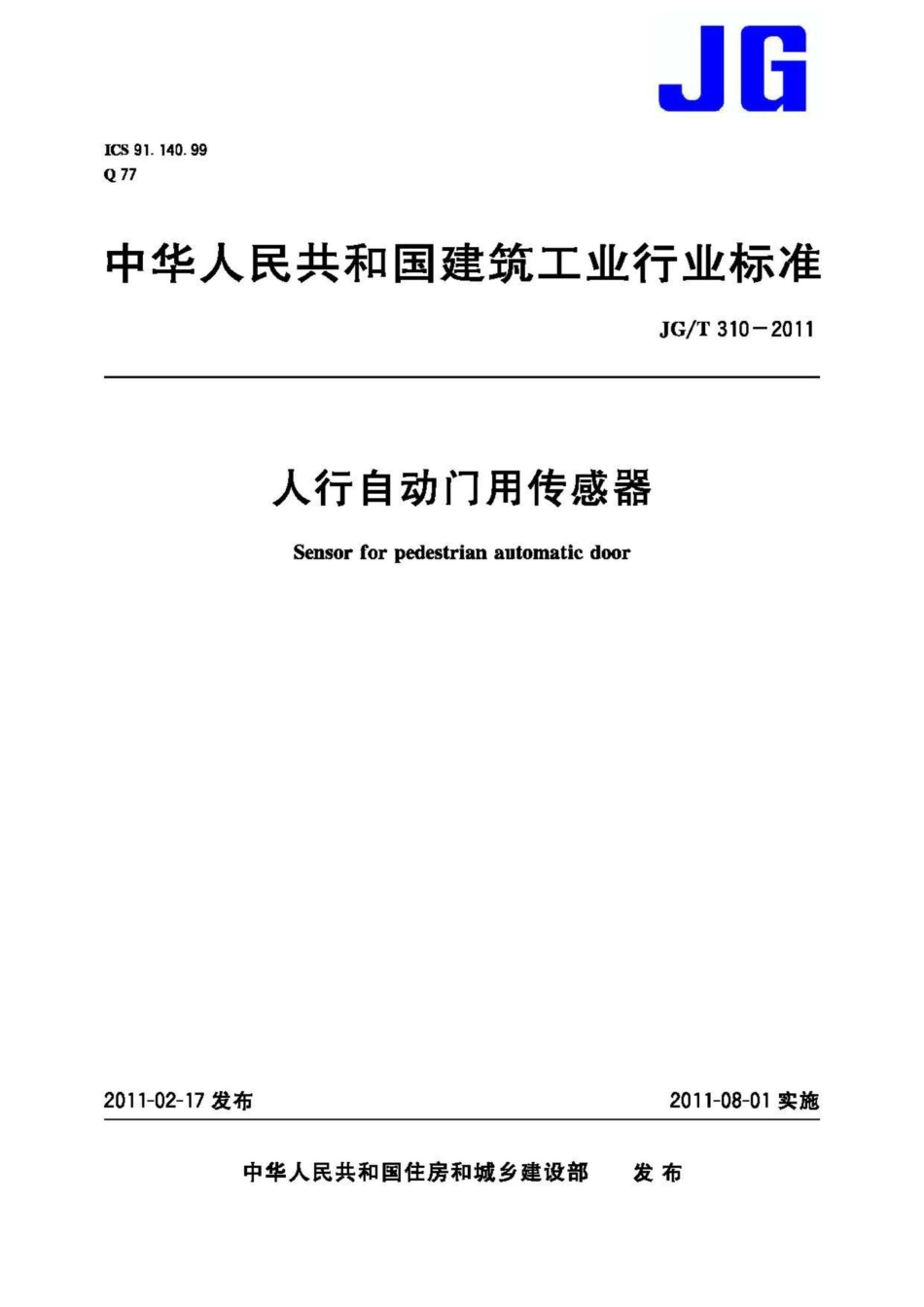

人行自动门用传感器 JGT310-2011.pdf

JGICs91.140.99Q77中华人民共和国建筑工业行业标准JG/T310-2011人行自动门用传感器Sensor for pedestrian automatic door2011-02-17发布2011-08-01实施中华人民共和国住房和城乡建设部发布JG/T310-2011人行自动门用传感器1范围本标准规定了人行自动门用传感器的术语和定义、分类和代号、要求，试验方法，检验规则和标识、包装、运输、贮存。本标准适用于人行自动门用运动传感器、存在传感器、对射传感器和压敏传感器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208-2008外壳防护等级(IP代码)GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度JG/T177自动门SJ/T11363电子信息产品中有毒有害物质的限量要求S/T11365电子信息产品中有毒有害物质的检测方法3术语和定义JG/T177和GB/T5080.7确立的以及下列术语和定义适用于本文件，3.1传感器sensor能感受被检测的人或物体并按照一定的规律转换成电气信号的器件或装置，又称感应装置或感应器。3.2运动传盛器motion sensor检测指定区域内运动的人或物体，并向控制装置发出电气信号的传感器。3.3存在传感器presence sensor检测指定区城内静止或存在的人或物体，并向控制装置发出电气信号的传感器。3.4对射传感器photo beam sensor一端发射另一端接收的光束被遮挡时，向控制装置发出电气信号的传感器。3.5压敏f传感器pressure sensitive equipment受到一定压力产生相应的压缩量，并向控制装置发出电气信号的传感器。1JG/T310-2011传感器信号输出方式工作原理感应方式4.2.2示例示例1：微波探测继电器输出运动传感器：传感器D2-R;示例2：红外线探测晶体管输出存在传感器：传感器J-T,示例3：压力触发晶体管输出压敏传感器：传感器C5-T。5要求5.1一般要求5.1.1材料传感器使用的元器件及装配所使用材料应符合SJ/T11363中的规定。5.1.2外观质量产品表面应平滑、匀称；不应有明显的色差、毛刺、污迹、伤痕等缺陷。5.1.3适用环境温度和相对湿度环境温度：-2050；相对湿度：不大于85%。5.1.4防护等级不应低于GB4208-2008中IP52的要求。5.1.5电磁兼容性抗扰度应满足GB/T17626.217626.6的要求。5.1.6平均无故障工作时间不应低于17500h。5.2技术要求5.2.1运动传感器5.2.1.1微波传感器的发射频率应为24.00GHz24.25GHz;发射功率不应大于20MW。5.2.1.2感应范围区域应可调整，以适应自动门功能的选项要求。5.2.1.3运动检测速度范围为0.15m/s1.50m/s。5.2.1.4响应时间不应大于200ms。5.2.2存在传感器5.2.2.1存在持续时间不应小于30s。3
