建筑遮阳产品机械耐久性能试验方法 JGT241-2009.pdf

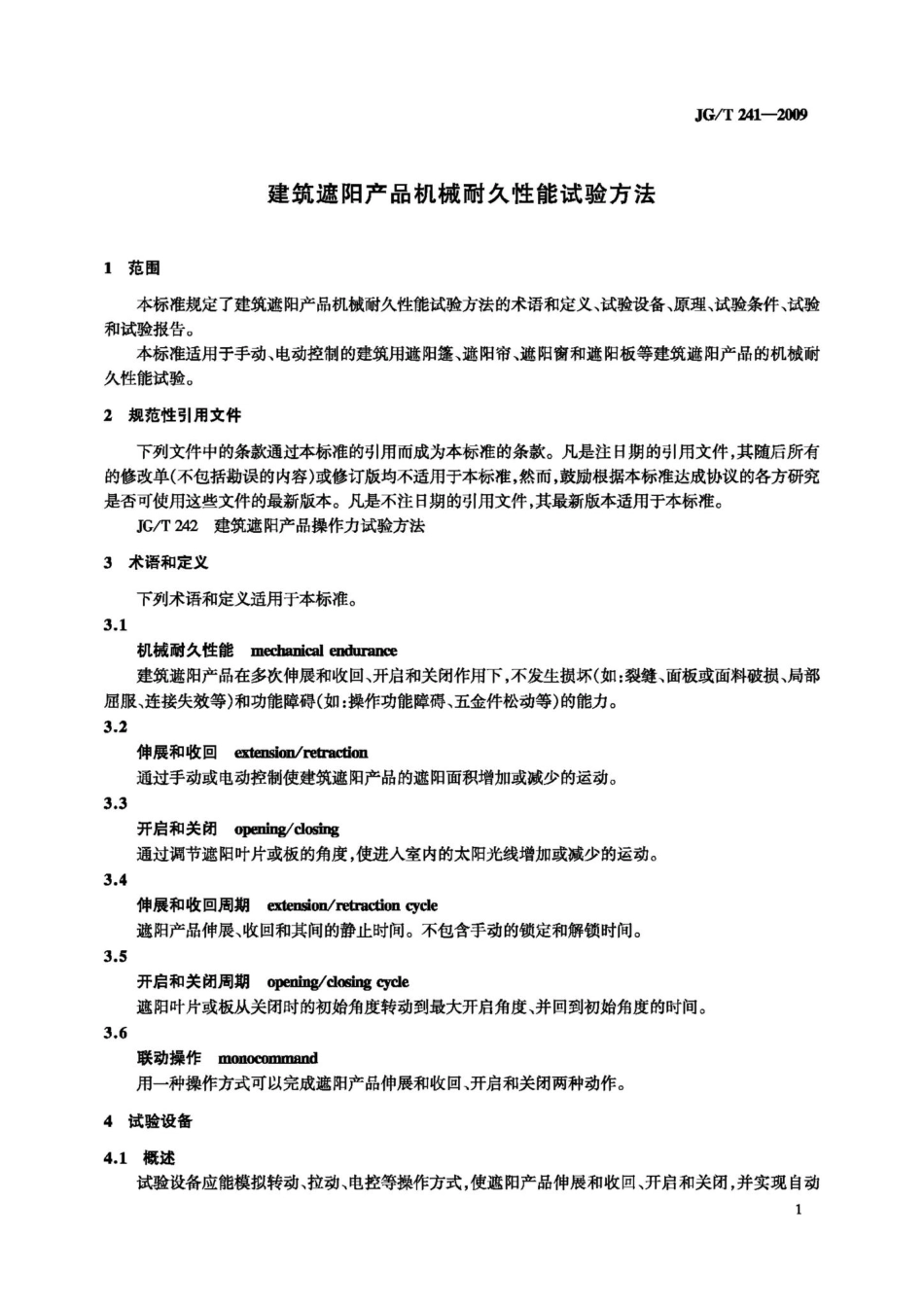

JG/T241-2009建筑遮阳产品机械耐久性能试验方法1范围本标准规定了建筑遮阳产品机械耐久性能试验方法的术语和定义、试验设备、原理、试验条件、试验和试验报告。本标准适用于手动、电动控制的建筑用遮阳篷、避阳帘、遮阳窗和遮阳板等建筑遮阳产品的机械耐久性能试验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JC/T242建筑遮阳产品操作力试验方法3术语和定义下列术语和定义适用于本标准。3.1机械耐久性能mechanical endurance建筑遮阳产品在多次伸展和收回、开启和关闭作用下，不发生损坏（如：裂缝、面板或面料破损、局部屈服、连接失效等)和功能障得（如：操作功能障碍、五金件松动等）的能力。3.2伸展和收回extension/retraction通过手动或电动控制使建筑遮阳产品的遮阳面积增加或减少的运动。3.3开启和关闭opening/closing通过调节遮阳叶片或板的角度，使进入室内的太阳光线增加或减少的运动。3.4伸展和收回周期extension/retraction cycle遮阳产品伸展、收回和其间的静止时间。不包含手动的锁定和解锁时间。3.5开启和关闭周期opening/.closing cycle遮阳叶片或板从关闭时的初始角度转动到最大开启角度、并回到初始角度的时间。3.6联动操作monocommand用一种操作方式可以完成遮阳产品伸展和收回、开启和关闭两种动作。4试验设备4.1概述试验设备应能模拟转动、拉动、电控等操作方式，使遮阳产品伸展和收回、开启和关闭，并实现自动JG/T241-2009234569871齿轮；2一连接件；3齿轮输出轴和曲柄轴的夹角；4曲柄；5砝码；6曲柄手柄；7扭矩限制器；8电动装置；9适配器。图1曲柄齿轮转动操作方式的试验原理a)执手后方安装电动装置并配置适配器，确保电动装置的轴和曲柄轴在一条直线上，并使执手作转动；b)施加3*3kg砝码在曲柄上；c)产品极限伸展、收回位置由产品说明确定；d)试验设备连在曲柄执手上，并与齿轮输出轴形成如下的角度（见图2）：30：单连接件见图2a);60：双连接件见图2b)。60*222302a)单连接件b)双连接件1齿轮输出轴；2曲柄轴。图2齿轮输出轴与曲柄轴的夹角3
