建筑用碳纤维发热线 JGT538-2018.pdf

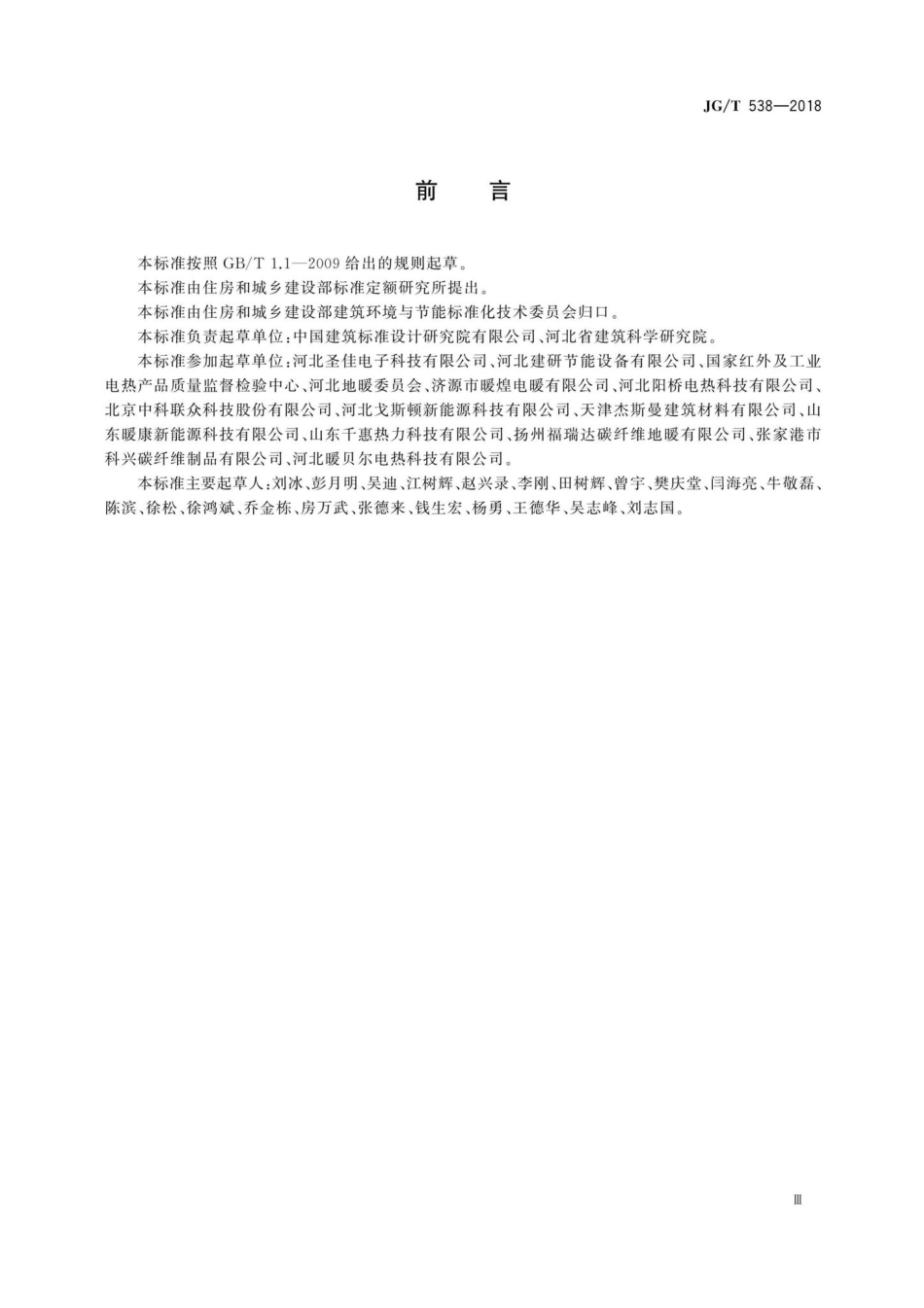

JG/T538-2018前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。本标准负责起草单位：中国建筑标准设计研究院有限公司、河北省建筑科学研究院。本标准参加起草单位：河北圣佳电子科技有限公司、河北建研节能设备有限公司、国家红外及工业电热产品质量监督检验中心、河北地暖委员会、济源市暖煌电暖有限公司、河北阳桥电热科技有限公司、北京中科联众科技股份有限公司、河北戈斯顿新能源科技有限公司、天津杰斯曼建筑材料有限公司、山东暖康新能源科技有限公司、山东千惠热力科技有限公司、扬州福瑞达碳纤维地暖有限公司、张家港市科兴碳纤维制品有限公司、河北暖贝尔电热科技有限公司。本标准主要起草人：刘冰、彭月明、吴迪、江树辉、赵兴录、李刚、田树辉、曾宇、樊庆堂、闫海亮、牛敬磊、陈滨、徐松、徐鸿斌、乔金栋、房万武、张德来、钱生宏、杨勇、王德华、吴志峰、刘志国。JG/T538-20183.6电-热辐射转换效率electric-to-radiant power transfer efficiency碳纤维发热线在额定电压下工作直至达到稳定工作状态后，输出的总辐射通量与输人的电功率之比。4分类与标记4.1分类按产品结构分为以下两类：a)双层结构：碳纤维发热丝、绝缘层和防护套，代号为；b)三层结构：碳纤维发热丝、内绝缘层、外绝缘层和防护套，代号为。4.2标记碳纤维发热线产品标记由产品名称、分类、线功率密度、额定功率、绝缘材料、防腐护套组成。碳纤维发热线产品名称代号为JRTXW。口-口-口-口-口-口防腐护套材料代号绝缘材料代号额定功率(W)线功率密度(W/m)分类代号产品代号(JRTXW)标记中绝缘材料代号和防腐护套材料代号应符合GB/T20841的规定。示例1：线功率密度为16W/m、额定功率为150W、双层结构、氟塑料绝缘聚氯乙烯防护的碳纤维发热线，标记为：JRTXW-l-16-150-F-PVC。示例2：线功率密度为18W/m、额定功率为200W、三层结构、氟塑料绝缘聚氯乙烯防护的碳纤维发热线，标记为：JRTXW-18-200-F-PVC.5要求5.1一般要求5.1.1正常工作条件碳纤维发热线适用于-3040的环境温度。注：碳纤维发热线应用于建筑供暖系统时的施工温度的要求参见附录B。5.1.2基本参数产品基本参数应符合下列规定：a)额定电压：300/500V;2
