2023年建筑行业云南某二级公路1130米箱形拱桥施工组织设计方案.docx

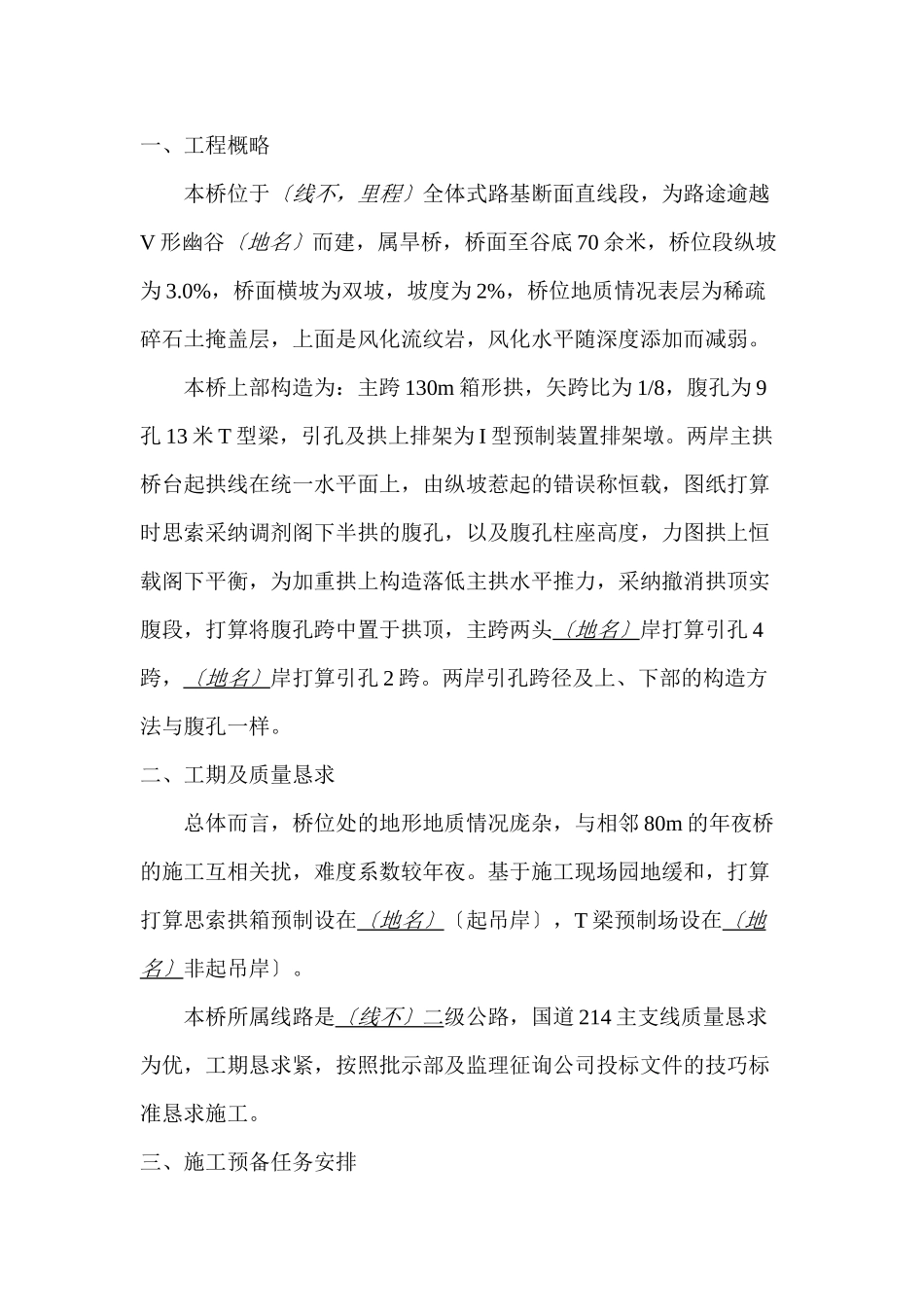

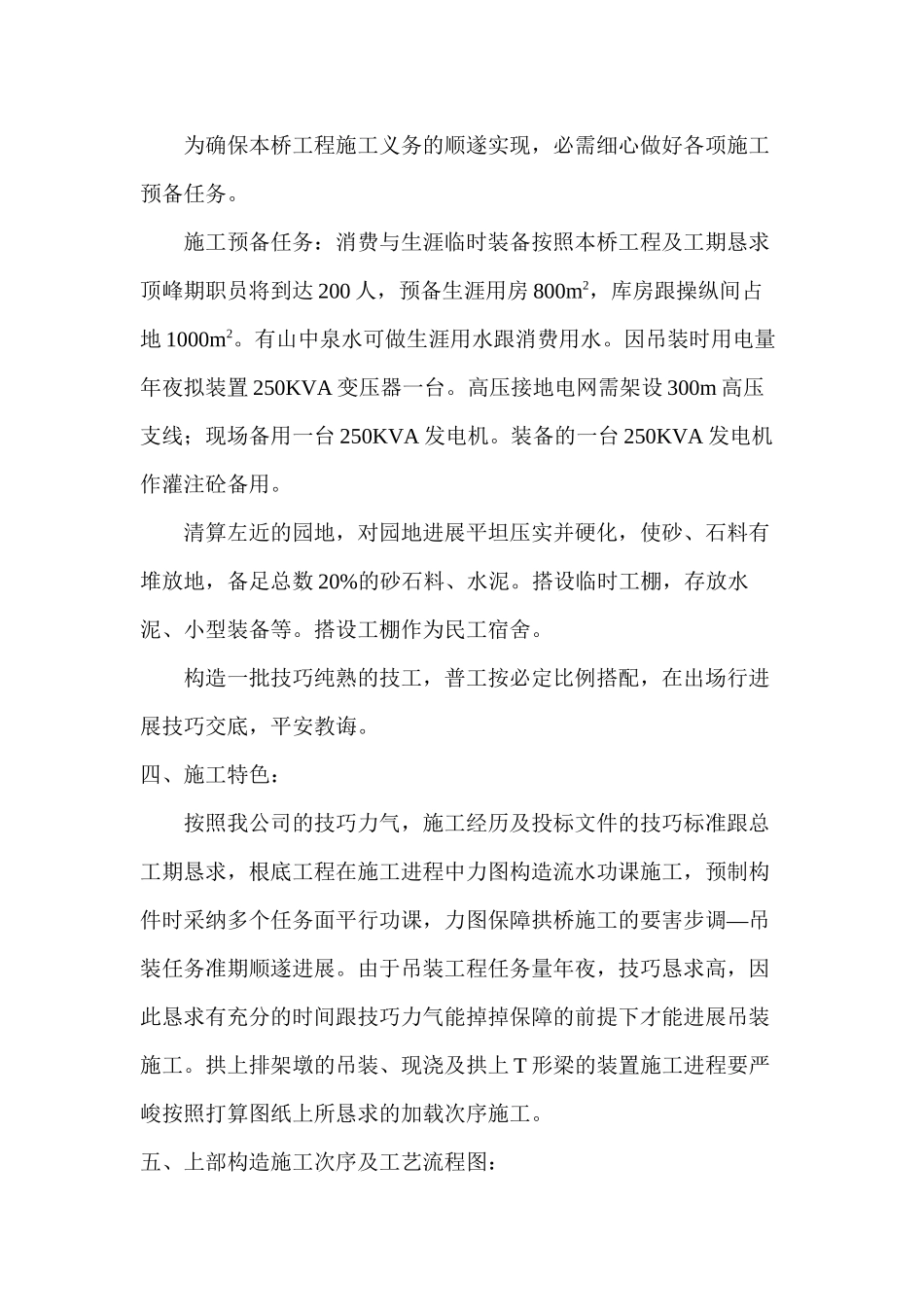

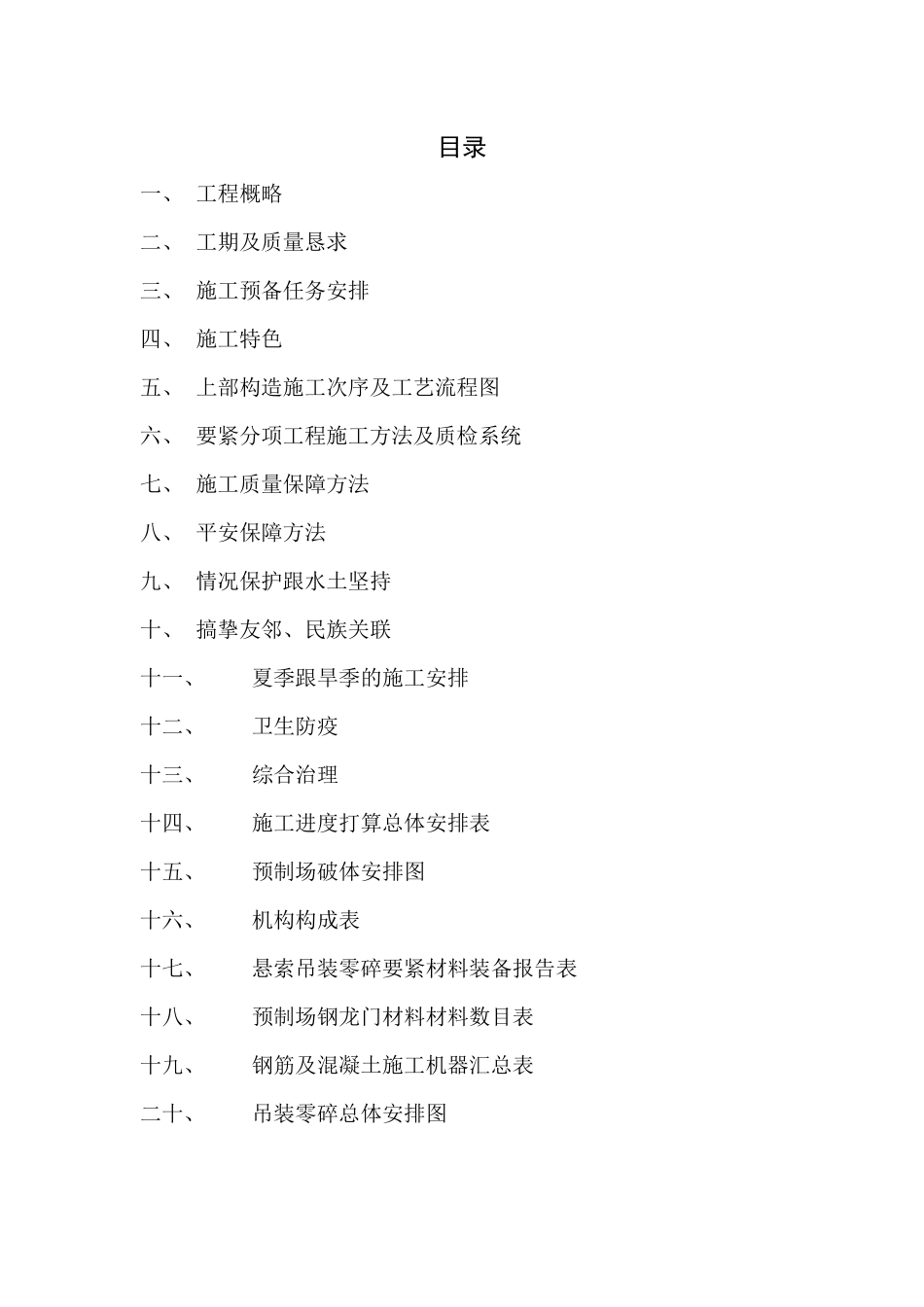

目录 一、 工程概略 二、 工期及质量恳求 三、 施工预备任务安排 四、 施工特色 五、 上部构造施工次序及工艺流程图 六、 要紧分项工程施工方法及质检系统 七、 施工质量保障方法 八、 平安保障方法 九、 情况保护跟水土坚持 十、 搞挚友邻、民族关联 十一、 夏季跟旱季的施工安排 十二、 卫生防疫 十三、 综合治理 十四、 施工进度打算总体安排表 十五、 预制场破体安排图 十六、 机构构成表 十七、 悬索吊装零碎要紧材料装备报告表 十八、 预制场钢龙门材料材料数目表 十九、 钢筋及混凝土施工机器汇总表 二十、 吊装零碎总体安排图 一、工程概略 本桥位于〔线不，里程〕全体式路基断面直线段，为路途逾越V形幽谷〔地名〕而建，属旱桥，桥面至谷底70余米，桥位段纵坡为3.0%，桥面横坡为双坡，坡度为2%，桥位地质情况表层为稀疏碎石土掩盖层，上面是风化流纹岩，风化水平随深度添加而减弱。 本桥上部构造为：主跨130m箱形拱，矢跨比为1/8，腹孔为9孔13米T型梁，引孔及拱上排架为I型预制装置排架墩。两岸主拱桥台起拱线在统一水平面上，由纵坡惹起的错误称恒载，图纸打算时思索采纳调剂阁下半拱的腹孔，以及腹孔柱座高度，力图拱上恒载阁下平衡，为加重拱上构造落低主拱水平推力，采纳撤消拱顶实腹段，打算将腹孔跨中置于拱顶，主跨两头〔地名〕岸打算引孔4跨，〔地名〕岸打算引孔2跨。两岸引孔跨径及上、下部的构造方法与腹孔一样。 二、工期及质量恳求 总体而言，桥位处的地形地质情况庞杂，与相邻80m的年夜桥的施工互相关扰，难度系数较年夜。基于施工现场园地缓和，打算打算思索拱箱预制设在〔地名〕〔起吊岸〕，T梁预制场设在〔地名〕非起吊岸〕。 本桥所属线路是〔线不〕二级公路，国道214主支线质量恳求为优，工期恳求紧，按照批示部及监理征询公司投标文件的技巧标准恳求施工。 三、施工预备任务安排 为确保本桥工程施工义务的顺遂实现，必需细心做好各项施工预备任务。 施工预备任务：消费与生涯临时装备按照本桥工程及工期恳求顶峰期职员将到达200人，预备生涯用房800m2，库房跟操纵间占地1000m2。有山中泉水可做生涯用水跟消费用水。因吊装时用电量年夜拟装置250KVA变压器一台。高压接地电网需架设300m高压支线；现场备用一台250KVA发电机。装备的一台250KVA发电机作灌注砼备用。 清算左近的园地，对园地进展平坦压实并硬化，使砂、石料有堆放地，备足总数20%的砂石料、水泥。搭设临时工棚，存放水泥、小型装备等。搭设工棚作为民工宿舍。 构造一批技巧纯熟的技工，普工按必定比例搭配，在出场行进展技巧交底，平安教诲。 四、施工特色： 按照我公司的技巧力气，施工经历及投标文件的技巧标准跟总工期恳求，根底工程在施工进程中力图构造流水功课施工，预制构件时采纳多个任务面平行功课，力图保障拱桥施工的要害步调—吊装任务准期顺遂进展。由于吊装工程任务量年夜，技巧恳求高，因此恳求有充分的时间跟技巧力气能掉掉保障的前提下才能进展吊装施工。拱上排架墩的吊装、现浇及拱上T形梁的装置施工进程要严峻按照打算图纸上所恳求的加载次序施工。 五、上部构造施工次序及工艺流程图： 在预制园地实时掉掉供应的前提下，下部构造按照先〔地名〕〔起吊岸〕，后〔地名〕非起吊岸〕，预制场三个任务面拱箱预制场、T梁预制场、拱上排架预制场根本同时放开任务面，平行功课，保障能定期顺遂吊装施工。 全桥全体工程的施工工艺流程图打算如下： 下部构造工程 排架预制 T梁预制 拱肋预制 主拱吊装 引桥装置 拱上加载 主拱排架装置 主拱T梁装置 桥面系工程 各要紧局局部项工程工艺框图： a） 根底工程 基坑开挖 采纳方法 监理工程师验基 No Yes 浇筑混凝土 监理测验混凝土标号 No 接着浇筑 Yes b） 预制件制造施工 模板加工，钢筋骨架加工 装置模板 监理测验 Yes No 预制 砼强度测验 No Yes 接着预制 c） 吊装工程施工 锚桩构成 拼装塔架 吊装零碎构成 塔架风缆 悬索构成 引桥主柱吊装 吊装技巧预备 引桥T梁吊装 吊装零碎平安反省 拱肋吊装 吊装施工 拱上主柱吊装 精度反省 No 主拱桥面板吊装 接着吊装 Yes 六、要紧分项工程施工方法及质检系统： 一〕下部构造施工 1、基坑开挖： 基坑开挖施工采纳机器明挖根底，只管安排在少旱时节开挖，免得雨水阻碍基坑边坡波动及基坑积水，在基坑明挖之前应做好基坑四周的排水任务，按进度打算预备好休息力、机具跟材料，开工后应时断时续地疾速施工，防止外地气象变坏阻碍根底波动。基坑轴线，边线及各桩位的放样力图一次精确，偏向要操纵在标准同意的范畴内，防止偏向累积，在施工进程中要常常复核测验无误。明挖根底进程中技巧职员要采纳方法严峻操纵不得超挖。机器开挖只挖至根底底打算标高以上20—30cm。 2、主拱桥台桩基开挖及护壁、模板制造： 人工成孔之前，起首去除基坑内松动的碎土，同时搭设平安防护拦，人工去除到承台底面打算标高以上20cm为止。施工技巧职员必需熟习由打算院供应的外地地质、水文材料，做到心中无数。由于本桥打算桩与桩之间间隔小，桩根底开挖时，采纳穿插开挖桩基的施工方法，开挖机器需求：机器绞架、风镐、鼓风机等。开挖进程中，按照打算恳求，每开挖5m深度或地质变更年夜时，需求做好地质情况记载及取样，设专人治理此项任务。同时随挖随作好孔壁支护任务。由于标准规那么：“挖孔灌注桩深度不宜年夜于15m〞，而打算图纸打算为18m跟20m桩深，因此护壁任务视外地地质情况，有需要时需采纳钢筋混凝土护壁，护壁厚为15cm，护壁上部打算成1m深的直锁扣，顶面超过开挖空中20cm，防止土、石杂物落入孔外伤人。下部护壁须做成上口小下口年夜的路径状。响应的桩护壁模板打算成4块带必定弧度的木模，4块一同拼装成上小下年夜的圆台外形，上口直径为，下口直径为，每块上口弧长为。模板之间的讨论缝做成顺偏向的剖口，如此有利于脱模。挖孔时，应留意施工平安。挖孔工人必需配戴平安帽、平安绳、需要时应搭设掩体。提取土的吊桶、吊绳、吊钩、卷扬机等机具，常常反省，觉察隐患破刻处置。 孔内岩石须爆破时，应采纳浅眼爆破法，严峻操纵火药用量，并在炮眼左近加强支持跟护壁，防止震塌孔壁。当桩底进入倾歪岩层时，桩底应凿成水平状或台阶形。孔内经爆破后，应先透风排烟，经反省无毒后，施工职员方可下井接着功课。 挖孔到达打算深度当前，应去除孔底松土、沉渣、杂物：如地质庞杂，运用钢钎探明孔底以下地质情况，并报经监理工程师复查成认前方可灌注混凝土。 灌注混凝土 ⑴混凝土及钢筋骨架的施工参照投标文件第405节并应契合第410节落第403节的恳求。 ⑵当自孔底及孔壁浸透的地下水上升速率较小〔参考值：≤6mm/min〕时，可不采纳水下灌注混凝土桩的方法。因孔内设置钢筋骨架混凝土，采纳混凝土坍落度为70——90mm。在桩根底上口处设置漏斗，下接勾通，勾通底距孔桩底60cm，砼分层灌筑，层层捣实，振捣用拔出式振动器，振捣时要保障振捣器感化范畴的嵌接性。 ⑶当自孔底及孔壁浸透的地下水的上升速率较年夜〔参考值：＞6mm／min〕时，那么采纳水下灌注混凝土桩的方法，导管应对准孔核心，灌筑前孔底积水保障不超越50cm。灌注混凝土时导管底端不断埋入混凝土2~4m，混凝土在导管中自由坠落，灌注速率应尽可以放慢，使混凝土对孔壁的侧压力只管年夜于渗水压力，以防水浸透孔内。距桩顶2m 以下的混凝土可应用其自由坠落捣实，在2m上的混凝土必需用振捣器捣实。孔内混凝土一次连续灌注，直至灌筑的砼顶面超过图纸规那么的高度，再停顿浇注，以保障顶面以下的全体砼密实。假装备工缝弗成防止时，在施工缝上设置上下衔接钢筋。衔接钢筋的截面面积可按桩截面的1%设置。假设在施工缝上设有钢筋骨架，那么钢筋骨架的截面面积可作为上述1%的配的筋一局部；假设钢筋骨架的总截面积超越桩截面的1%，那么可不设置衔接钢筋。为确保桩顶质量，桩顶加灌～1m高度。同时指定专职职员担负填写水下混凝土灌注记载。 钢筋骨架 ⑴桩的钢筋骨架：应在砼灌筑前全体放入孔内。假设砼并不克不及紧接在钢筋骨架放入之后灌筑，那么钢筋骨架应从孔内移出。在钢筋骨架重放前，应对孔的残缺性，包含孔底松植物从新进展反省。 ⑵钢筋骨架应有微弱的内撑架，防止钢筋骨架在运输跟就位时变形，在孔顶面应采纳无效方法结实，防止混凝土灌筑进程中钢筋骨架上升。支持零碎应对准中线防止钢筋骨架倾歪跟挪动。 ⑶钢筋骨架上应事前安设操纵钢筋骨架与孔壁净距的砼垫块，这些垫块应牢靠地以等间隔绑在钢筋骨架周径上，其沿桩长的间距不超越2m，横向圆周不得小于4处，但图示者除外，或许采纳其余无效方法以保障图纸恳求的保护层掉掉满意。钢筋骨架底面标高同意偏向为±50mm。 钢筋骨架的制造严峻按图纸打算尺寸的精度恳求，技巧职员做好钢筋绑扎、焊接技巧任务、并做好质量、精度测验任务，孔桩开挖成形、钢筋制造好后要请监理工程师反省桩基、钢筋骨架尺寸及其质量。装置就位之前要在桩基口上用钢管架设排井字架。钢筋骨架就位后随即浇筑孔桩砼。孔桩施工采纳流水功课，每次开挖4根柱基，桩基成形一根随即浇筑一根，免得第二轮施工阻碍已成形孔桩质量。 钢筋网及钢筋骨架的反省跟同意偏向见下表 项次 检查工程 规那么值同意偏向 检查方法 1 网的长、宽〔mm〕 ±10 用尺量 2 网眼尺寸〔mm〕 ±10 用尺量，抽查个3网眼 3 对角线差(mm) 10 用尺量，抽查个3网眼对角线 4 骨架的宽、高(mm) ±5 按骨架总数30℅抽查 5 骨架的长(mm) ±10 按骨架总数30℅抽查 6 箍筋间距〔mm〕 0~-20 用尺量,每偏向抽查3~5个 7 受力钢筋 间距(mm) ±10 用尺量,每构件二个断面，每断面每间距 排距(mm) ±5 3、混凝土的运输及浇捣： 混凝土采纳在拌跟站会合搀和，用砼运输车输送至工地，视地形情况搭设足手架、流槽，思索到地形高差较年夜，需求在适宜高度设置直达台。直达台上用手推车运输。 4、混凝土的浇筑： 引孔桥台根底及抗滑体砼浇筑，清基时要留意基底开挖边要添加30～50cm的任务宽度。根底局部片石混凝土的施工要严峻按打算标准恳求操纵片石的掺入量，当基底为土质时，根底底层一般不宜直截了当浇筑混凝土，要先铺一层片块，片石直截了当铺于基土上；当基底为岩石层时那么要先浇筑一层混凝土后再铺片石，片石间距10cm阁下，厚度不宜小于15cm，椭圆形块石跟薄片石不得运用，尺寸较年夜的要加以修整，第一层宜尽可以选择稍年夜一点的，平放铺砌，轮番顺放或丁嵌，间距较年夜的用小石块填塞破绽，一层片石一层混凝土，层层混凝土均需振捣密实，每铺2～3层构成一个任务层，每一任务层的水平缝均要年夜抵寻平，各任务层竖缝应互相错开。抗滑体上部面积较年夜，思索到砼水化热的阻碍，可分块进展浇筑，按每块面积50m2分块，层高为60cm阁下，上下邻层砼间的竖向接缝应错开做成企口，在浇筑次层砼之前要先处置好施工缝。 承台施工要用模板支持，再绑扎或焊接钢筋网，网下混凝土垫块要保障保护层厚度，最初分层浇筑混凝土并层层捣实。 台身及横墙混凝土数目年夜，任务时间较长。当抗滑体或承台浇筑终了，并反省破体地位跟标高、及混凝土强度均契合打算恳求当前，即可搭架支模浇筑台身片石混凝土。施工之前应将根底或承台顶面洗刷洁净。片石应水平铺放，每层高度15~20cm，破绽以小片石堵塞，保障片石掺入量不超越20%。其上浇筑流淌性年夜一些的混凝土，用拔出式振捣器振捣，留意振捣感化半径的互
