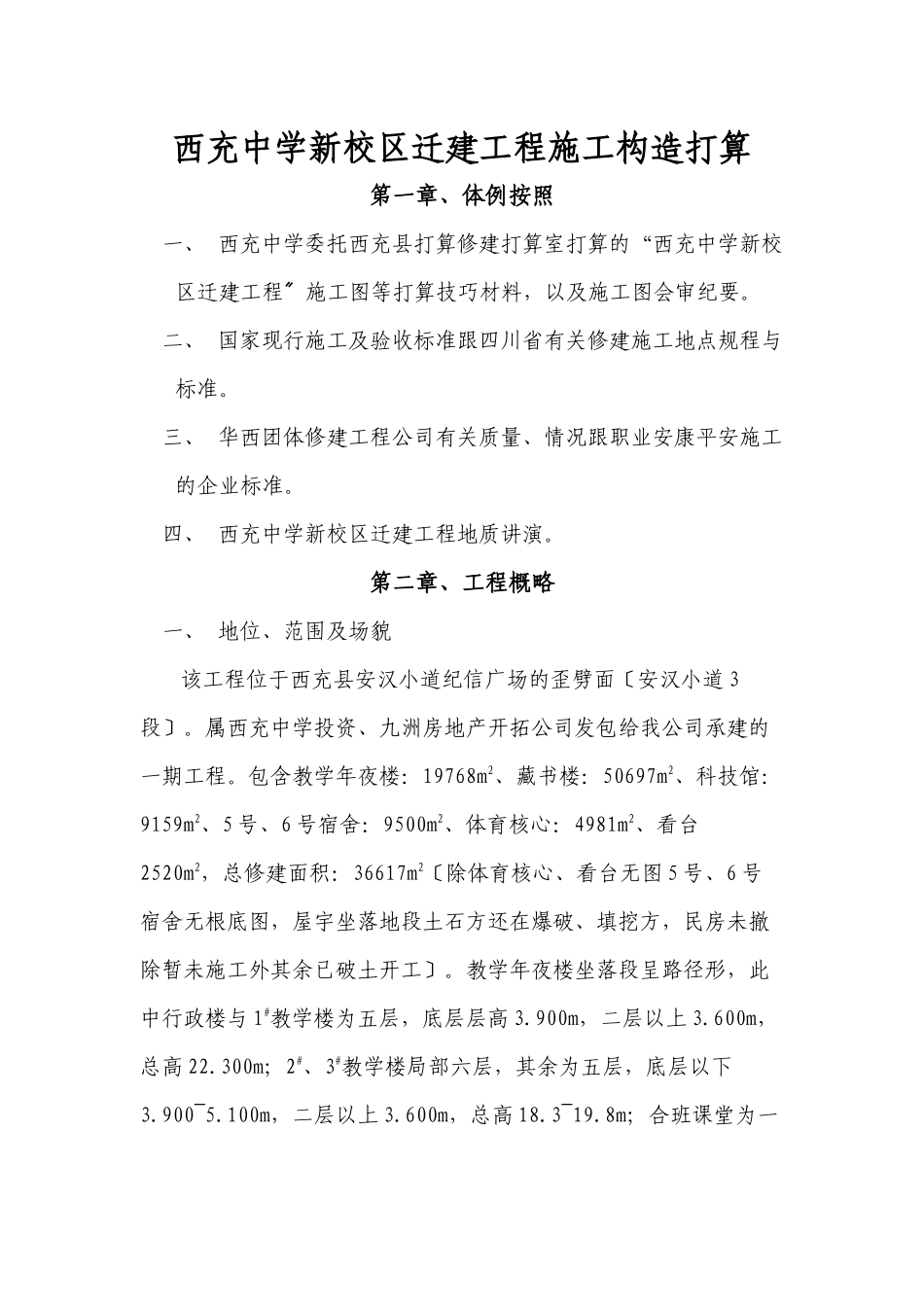

西充中学新校区迁建工程施工构造打算 第一章、体例按照 一、 西充中学委托西充县打算修建打算室打算的“西充中学新校区迁建工程〞施工图等打算技巧材料，以及施工图会审纪要。 二、 国家现行施工及验收标准跟四川省有关修建施工地点规程与标准。 三、 华西团体修建工程公司有关质量、情况跟职业安康平安施工的企业标准。 四、 西充中学新校区迁建工程地质讲演。 第二章、工程概略 一、 地位、范围及场貌 该工程位于西充县安汉小道纪信广场的歪劈面〔安汉小道3段〕。属西充中学投资、九洲房地产开拓公司发包给我公司承建的一期工程。包含教学年夜楼：19768m2、藏书楼：50697m2、科技馆：9159m2、5号、6号宿舍：9500m2、体育核心：4981m2、看台2520m2，总修建面积：36617m2〔除体育核心、看台无图5号、6号宿舍无根底图，屋宇坐落地段土石方还在爆破、填挖方，民房未撤除暂未施工外其余已破土开工〕。教学年夜楼坐落段呈路径形，此中行政楼与1#教学楼为五层，底层层高3.900m，二层以上3.600m，总高22.300m；2#、3#教学楼局部六层，其余为五层，底层以下3.900~5.100m，二层以上3.600m，总高18.3~19.8m；合班课堂为一层；藏书楼为三层，层高4.500m，总高13.500m；科技馆为五层，底层3.900m，二层以上3.600m，总高18.900m。 修建物抗震布防烈度为六度〔近震〕，构造平安品级为二级，修建物抗震布防类不为丙类，本工程的构造打算应用年限为50年，防火品级二级。全部迁建工程占地213.999亩，总造价3000万元。 坐落地段原为山包、低洼、地步、凿山填洼而成，场边疆势年夜抵分为三块台地，教学年夜楼、藏书楼、科技馆设在高台区，体育核心、看台设在低台区。场内除傍安汉小道一侧有砖围墙外，其余均无围墙、围护，场内无临时路途入场。 二、 屋宇构造 （一）、 根底： 所有屋宇根底打算全部为人工挖孔桩〔端承〕。详细各单体打算如下： 1. 教学年夜楼：桩端置于中风化泥质粉砂岩上，并嵌入该岩层≥1.5m。详细打算赐教学楼1#结施01〔更〕，天然空中以上桩改为方桩，所有桩与桩之间纵横设置地梁贯穿。地梁上口平桩顶直截了当与桩一同灌溉，不社桩承台，上部桩筋拔出桩内1500mm。 2. 藏书楼：桩持力层为中风化砂质泥岩，桩端承载力不低于2022kpa，桩端嵌入持力层特别多于700mm，天然地坪以上桩改为方桩，不设置承台有墙地位全部设置地梁，地梁上口平桩顶，桩砼C20，地梁砼C25，上部柱筋直截了当拔出桩内1500mm。 3. 地基根底打算品级为丙级，根底采纳人工挖孔灌注桩，持力层为中风化泥质粉砂岩〔qPK〕=3200kpa，桩承载力不低于2022kpa，桩端嵌入持力层特别多于700。 4. 5号、6号宿舍、科技楼：桩基采纳人工挖孔灌注端承桩，持力层为中风化泥质粉砂岩〔qPK〕=3200kpa，桩承载力不低于2022kpa。桩端嵌入持力层特别多于700。桩基长度不低于6000mm，桩砼为C20，桩顶设置承台，地梁纵横贯穿，砼为C25。上部柱筋拔出承台内锚固。 （二）、 主体构造 1. 教学年夜楼：主体打算为框架构造，卫生间楼板、楼梯跟行政楼异型局部各层楼屋面板为现浇，砼均为C25，其余楼层板均为予制空心板，添补墙〔围护构造〕空中以下采纳MU10标砖M5水泥砂浆砌筑，空中以上采纳MU10标砖M5混杂砂浆砌筑。 2. 藏书楼：主体打算为框架构造，卫生间，异型处楼屋面板，楼梯，为现浇，砼均为C25，其余楼屋面板均为予制空心板，添补墙〔围护构造〕：均采纳MU100机制标砖，M5水泥砂浆砌筑。 3. 科技馆：主体打算为半框架构造，卫生间及二层跟屋面局部楼板为现浇，砼C25，其余楼屋面板均为予制空心板，添补墙及承重墙采纳MU10机制标砖，一层采纳M7.5水泥砂浆砌筑，其余均采纳M5水泥砂浆砌筑。 （三）、 修建装潢 本工程修建装潢所有屋宇5号、6号均为砖混构造，预制空心板楼屋面板一样，详见下面表达 1. 楼空中 底层花岗石空中：①20厚花岗石块面层水泥砂浆擦缝；②20厚1：2.5干硬性水泥砂浆粘合层；③上洒1~2厚干水泥并洒净水过量；④水泥砂浆结合层一道；⑤80厚C10砼垫层；⑥素土夯实。 楼面：花岗石楼面，从面层至下层①20厚花岗石块面层水泥砂浆擦缝；②20厚1：2.5干硬性水泥砂浆粘合层；③上洒1~2厚干水泥并洒净水过量；④25厚1：2.5水泥砂浆寻平层水泥砂浆结合层一道；⑤构造层〔现浇板上寻平层为15厚〕 2. 内墙面：采纳东北J505之5602，面层为仿磁涂料2遍。 3. 外墙面：室外年夜面积为外墙漆〔详细什么漆不决〕色彩见破面图。 4. 顶棚：采纳东北J505之5612施工，面层为仿磁涂料2遍。局部房间有吊顶，但什么吊顶待定。 5. 卫生间：为防滑地砖，采纳东北J302之3217；卫生间墙裙满贴瓷砖采纳东北J302之3406施工。 6. 室内踢足线：高200mm，采纳东北J506之5406施工。 7. 门窗：所有窗均为塑钢窗，室内无专门说明外均为木制镶板门，采纳东北J611图集，外露木柴面为米黄色彩跟漆，采纳东北J302之3502施工。 8. 楼梯扶手：室内楼梯均为不锈钢扶手。高度1100mm，制造花饰待定。 9. 屋面：屋面构造〔由下至上〕：①构造层；②2%1：9水泥珍珠岩保温层〔最低处50mm厚〕；③25厚1：3水泥砂浆寻平层；④4mm厚SBS高聚物改性沥青卷材；⑤40mm厚C20刚性防水层〔φb200双面布筋，提浆压光〕。 屋面泛水采纳东北J21213页之5施工。女儿墙及压顶采纳东北J21244页之4施工。雨水口采纳东北J212之36页之1施工。 5号、6号宿舍修建装潢： 1、楼空中：水泥豆石楼空中；2、外墙面：水泥砂浆面刷外墙漆；3、内墙面：混杂砂浆面刮仿瓷涂料；4、卫生间：空中300×300防滑地砖、墙面300×300磁砖贴面到顶。 三 施工前提 1、 施工园地平坦 全部施工园地除行政楼、1#教学楼、藏书楼东半部全然平坦外，其余均上下崎岖不平，达不到园地平坦恳求〔详见天然空中，标高抄测记载图〕。 2、 施工路途 场内施工路途一律全无，全然谈不上路通〔施工路途在第三章，施工安排一章里作了详细打算〕。 3、 施工用电 我方出场施工时，电源至少离施工总配电室至少有300余米远同时电压严峻缺乏，构成根底施工时期常常停电，构成复工〔施工用电在第三章，施工安排里作了安排〕。 4、 施工用水 施工用水水源仅在科技馆东端设有一φ50直径自来水管，思索到施工顶峰期跟消防用水需φ100直径自来水管方够施工用水，〔由于施工单元多，只要一个水源接口，为防止施工跟消防用水缺乏的征询题，在第三章，施工安排一章里提出理处置打算〕。 5、 围墙 我方出场施工时仅有东边沿安汉小道从工商局至南方小溪边一段临时围墙，其余施工地区围墙一律全无，施工时我方用钢管加密目平安网搭设临时围墙将其全部进展了围护，占用了少量资金跟周转材料。 6、 施工阻碍物的撤除 1〕.合班课堂西边民房从出场就打讲演恳求进尽快撤除，但至今也未撤除，招致合班课堂西边局部桩基不克不及施工。 2〕.5#宿舍西端民房也未撤除，土石方未实现招致工程无奈开工。 3〕.6#宿舍东端头土方未运走招致局部桩无奈施工；西端头民房撤除门板等杂物未运走及空中较高，招致局部桩无奈施工。 4〕.5号、6号宿舍出场路途出场离安汉小道较远其施工路途经屡次书面行动恳求甲方修通，但6号宿舍桩基竣工后仍未实现，以致载重运输材料车辆无奈出场，严峻阻碍工程的顺遂进展。 7、 施工图供给及图纸送审 1〕.施工图纸现场仅供给二套，给公司一套后，现场仅有一套，经屡次催促，不断未按条约供给套数供齐，严峻阻碍了施工预备跟施工的畸形进展。 2〕.图纸送审征询题不断连续到根底竣工后，迟迟未送断定案，也给施工预备跟畸形施工带来特别年夜阻碍。 四 工程施工特色 本工程为多层群体工程，施工总工期短，前期施工预备任务匆促，施工职员出场就开始人工挖孔灌注桩的施任务业，及临设工程搭建，加之又属于边打算边施工边操持种种施工手续的三边工程。工程中施工图纸至今尚未全部供完全，体育核心、看台图纸至今全无。4万多平米屋宇按甲方工期进度恳求将全然上同时平行施任务业，从根底开始就将进入施工顶峰期施工，顶峰期施工人数可能将高达500多人，要在如此短的时间内构造资金、材料、机器装备、职员到位并投入顶峰期施工，其难度长短常年夜的。 所有屋宇根本上多层修建，属半框架、框架构造，而屋面板又全然长短预应力预制空心板，施工时期又正值夏季，倒霉于主体构造放慢施工进度，教学年夜楼〔包含行政楼、1~3#教学楼，合班课堂〕座落地段呈三台阶地形；藏书楼座落地段持力层呈北高南低走向，6#宿舍座落地段持力层呈东高西低走向，综上所述全部A、B标段修建物桩基均存在滑坡抗冲切的征询题，在桩基打算上应满意桩嵌于持力层的深度桩的长度标准恳求。桩身断面,配筋、砼强度品级均应满意保障抗冲切的打算标准恳求，建议桩打算钢筋均恳求从桩底至桩顶设置钢筋笼，特不是科技馆天然空中至持力层按照地勘讲演为18m深，杂填土13m厚，应思索桩的抗冲切征询题，施工中应特不防范井内功课中毒，缺氧，坠物损害，用电平安征询题,跟桩的成孔,持力层的深度，钢筋笼的制安，砼灌溉的质量保障征询题。防止因桩基的打算施工的质量征询题而构成对全部工程的迫害。 有利前提是阔别县城住民区，四周无民房，可充分应用早晨，节沐日进展施任务业，以放慢施工进度。 第三章、施工安排 一、 施工目的 （一）、 工期：总日历施工工期为300天，从二00三年十月旬日开工~二00四年八月旬日开工，详见施工进度打算安排一节跟施工总进度打算表。 （二）、 质量：分局部项工程一次交验及格率100%，优秀率达70%以上，单元工程一次开工存案及格率100%。争创四川省“天府杯〞工程。 （三）、 平安：工伤事变频率操纵在12%以内，根绝严峻伤亡事变，严峻装备事变跟不赞同发作火警事变，A标段到达市“标准化施工工地〞标准。 （四）、 文化施工：施工现场按市有关规那么进展施工治理，施行A标段到达市文化工地标准。 二、 施工构造机构及职员设置 针对工程特色，我公司对此工程特别注重，成破由公司调研员韩万斌任批示长，公司派三名组员构成现场工程批示部。从施工构造，工程治理的全进程一抓终究，确保工程人、材、物、机器装备、资金实时到位，实时觉察并处置施工中发作的征询题，确保工程优质，高效地顺遂施工。 现场工程批示部成员任务职责：韩万斌总担任；曾喜荣担任人事、劳动人为后勤治理、工会、党支部任务；何天奎担任现场材料指点跟监视；何刚海担任施工技巧、质量、平安、文化及工程技巧材料治理任务。 公司抽调精悍的治理职员构成西充中学新校区迁建工程A、B、C标段三个工程部。A标段施工教学年夜楼、藏书楼；B标段施工科技馆、先生宿舍第5、6栋；C标段施工体育核心、看台活动场；在现场工程批示部跟公司的指点下，片面履行条约职责，A、B、C标段工程局部设工程司理，技巧担任人，主理工长，木作施工员，钢筋施工员，泥作施工员，机器施工员，材料员，劳资员、质安员，试验员，测量员，材料员等。A、B、C标段工程部治理职员及分工详见〔附表〕。 三、 施工机器装备选择 鉴于本工程单体工程多，层数均为五~六层跟绝对会合的特色，决议采纳三台自升式塔吊作垂直运输，塔吊根底采纳全部式钢筋混凝土独破根底，详细详见塔吊根底打算图。此中一台塔吊型号为QTZ5214，另二台塔吊型号为QTZ4809，教学年夜楼〔此中包含行政楼、1#~3#教学楼〕跟藏书楼装置一台QTZ5214塔吊跟一台QTZ4809塔吊，QTZ5214塔吊装置在3#教学楼与藏书楼之间傍3#教学楼一侧；QTZ4809塔吊装置在1#教学楼的北侧，如此全部教学年夜楼〔除合班课堂〕的垂直运输就能全部掩盖完，此中三个合班课堂仅为一层，各装置
