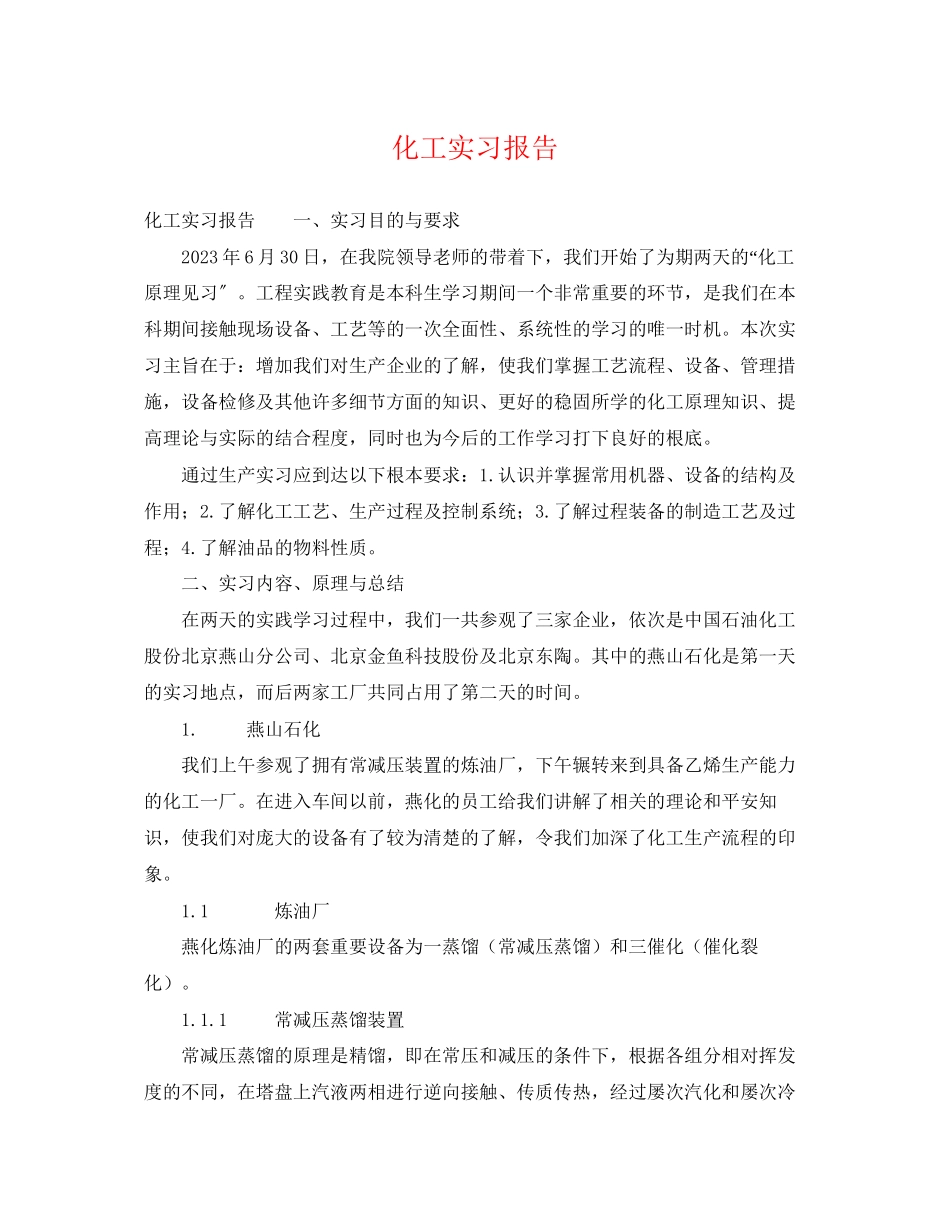

化工实习报告 化工实习报告　　一、实习目的与要求 　　2023年6月30日，在我院领导老师的带着下，我们开始了为期两天的“化工原理见习〞。工程实践教育是本科生学习期间一个非常重要的环节，是我们在本科期间接触现场设备、工艺等的一次全面性、系统性的学习的唯一时机。本次实习主旨在于：增加我们对生产企业的了解，使我们掌握工艺流程、设备、管理措施，设备检修及其他许多细节方面的知识、更好的稳固所学的化工原理知识、提高理论与实际的结合程度，同时也为今后的工作学习打下良好的根底。 　　通过生产实习应到达以下根本要求：1.认识并掌握常用机器、设备的结构及作用；2.了解化工工艺、生产过程及控制系统；3.了解过程装备的制造工艺及过程；4.了解油品的物料性质。 　　二、实习内容、原理与总结 　　在两天的实践学习过程中，我们一共参观了三家企业，依次是中国石油化工股份北京燕山分公司、北京金鱼科技股份及北京东陶。其中的燕山石化是第一天的实习地点，而后两家工厂共同占用了第二天的时间。 　　1.   燕山石化 　　我们上午参观了拥有常减压装置的炼油厂，下午辗转来到具备乙烯生产能力的化工一厂。在进入车间以前，燕化的员工给我们讲解了相关的理论和平安知识，使我们对庞大的设备有了较为清楚的了解，令我们加深了化工生产流程的印象。 　　1.1    炼油厂 　　燕化炼油厂的两套重要设备为一蒸馏（常减压蒸馏）和三催化（催化裂化）。 　　1.1.1   常减压蒸馏装置 　　常减压蒸馏的原理是精馏，即在常压和减压的条件下，根据各组分相对挥发度的不同，在塔盘上汽液两相进行逆向接触、传质传热，经过屡次汽化和屡次冷凝，将原油中的汽、煤、柴馏分切割出来，生产合格的汽油、煤油、柴油及蜡油及渣油等。它的装置是以“三塔两炉〞为核心的。三塔指初馏塔、常压塔、减压塔；两炉那么是常压炉和减压炉。常减压蒸馏被认为是石油加工的“龙头装置〞，之所以如此重要，原因是后续二次加工装置的原料和产品都是由常减压蒸馏装置提供，可以说如果常减压装置停工，那么整个化工厂也只得停止生产。石油蒸馏与连续精馏相比具有显著特点。一是石油的蒸馏并不需要别离出纯组分，而是收集一定沸点的混合流出物；二是石油蒸馏过程中出料油品的别离需要通过汽提塔来实现。我们从师傅介绍中知道了燕化公司的三套常减压蒸馏装置能力为850万吨/年，每年可向社会提供汽油、柴油、煤油、润滑油、石蜡等33个品种75个牌号的石油化工产品；其中全精炼石蜡、60号食品蜡、石油甲苯、导热油等产品获得国家金奖或银奖；有27种产品曾获国家、部、市级优质产品称号，他们的产品畅销全国各地，享有很高的声誉。 　　1.1.2   催化裂化装置 　　催化裂化是实现二次加工的重要方法之一。它的原理较为复杂，其中5种最为常见，分别是断裂反响、异构化反响、芳烃化反响、氢转移反响和叠合缩合反响。总反响呈吸热趋势。催化的过程可分为反响、分馏、稳定。反响过程需要两个部件来完成，即反响器和再生器。反响器的作用是进行裂化并使裂化后产品与催化剂别离。新鲜原料(减压馏分油)经过一系列换热后与回炼油混合，进入加热炉预热到370℃左右，由原料油喷嘴以雾化状态喷入提升管反响器下部，油浆不经加热直接进入提升管，与来自再生器的高温(约650℃~700℃)催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒的高线速通过提升管，经快速别离器别离后，大局部催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风别离器分出夹带的催化剂后进入分馏系统。由于催化剂外表的焦质燃烧，使得催化剂失活，为了使催化剂活化就需要再生器发挥作用。积有焦炭的催化剂由沉降器进入其下面的汽提段，用过热蒸汽进行汽提以脱除吸附在催化剂外表上的少量油气。再生后的催化剂经过淹流管、再生斜管及再生单动滑阀返回提升管反响器循环使用。分馏系统的作用是将反响过程的产物进行别离，得到局部产品和半成品的步骤。由反响过程来的高温油气进入催化分馏塔下部，经脱过热段后进入分馏段，经分馏后得到富气、粗汽油、轻柴油、重柴油、回炼油和油浆。富气和粗汽油稍后进入吸收系统；轻、重柴油为成品油，回炼油返回反响––再生系统进行回炼。油浆的一局部送回反响系统回炼，另一局部经换热后循环回到分馏塔。从分馏塔顶油气别离器出来的富气中带有汽油组分，而粗汽油中那么溶解有C3、C4甚至C2组分。吸收系统的作用就是利用吸收和精馏的方法将富气和粗汽油别离成干气(≤C2)、液化气(C3、C4)和蒸汽压合格的稳定汽油。 　　三催化是燕山石化的第三套催化装置，它拥有200万吨/年的生产加工量，是于1997年投入生产线的。三催化与一催化相比，具有明显的优势。首先，三催化有1个反响器、2个再生器；一催化仅有1个反响器、1个再生器。因此，三催化的效率更高。其次，三催化可以裂解不纯的粗油，而一催化只能“吃〞较为精细的原油（比方大庆出的油）。 　　1.2    化工一厂 　　化工一厂隶属于中国石油化工股份北京燕山分公司，是2023年燕山石化公司专业化重组后新组建的二级单位。现有两套主要生产装置，分别为年产71万吨乙烯装置和8万吨乙二醇装置，共有职工311人。 　　化工一厂的主要装置是乙烯装置，乙烯装置主要以炼油厂来的加氢尾油（HVGO）、重柴油（HGO）和石脑油（NAP）为原料，经过高温裂解、急冷、压缩、别离等工艺过程，生产出高纯度的乙烯、丙烯产品，同时副产氢气、液化气、碳四、碳五、裂解汽油、裂解轻柴油、裂解燃料油等副产品，为下游的聚乙烯、聚丙烯、丁二烯装置、芳烃装置等提供原料。因此，乙烯装置处于石油化工装置生产链的核心位置，是下游生产装置的“龙头〞。而乙烯产量也被视为衡量一个国家石油化工生产水平的重要标志，这都与乙烯在化工生产中原材料的地位是不可别离的。化工一厂的装置呈现“两头一尾〞布局，即：老区裂解炉系统、急冷系统和裂解气压缩系统；新区裂解炉系统、急冷系统和裂解气压缩系统；新老区共用一个别离系统，包括并联的两套冷箱，低压脱甲烷塔，并联的两个脱乙烷塔、碳二加氢系统和乙烯精馏塔，高、低压脱丙烷塔，并联的脱丁烷塔，脱戊烷塔和并联的丙烯精馏塔。制冷系统包括两台并联的丙烯制冷压缩机，一台乙烯制冷压缩机和一台二元制冷压缩机。 　　这套装置的生产流程如下： 　　裂解→急冷→压缩,枯燥→脱甲烷→脱乙烷和乙烯精制→脱丙烷→脱丁烷及丙烯精馏 　　裂解的关键装置是裂解炉。轻柴油、石脑油、加氢尾油和循环乙烷经预热后，在裂解炉内裂解，原料在进炉前参加稀释蒸汽，自裂解炉出来的裂解气在相应的废热锅炉中被冷却至400～550℃，并同时产生压力约为12.0MPa的超高压蒸汽。从废热锅炉出来的混合裂解气用循环急冷油冷却后进入汽油别离塔，在塔中将进料别离为塔底的循环和一个侧线馏分。急冷的关键装置是急冷水塔。自汽油分馏塔出来的气体入急冷水塔，用水急冷至40℃后去裂解气压缩机，急冷塔底液体经沉降分为急冷水和碳氢化合物两相液层，急冷水经热量回收后循环使用，分出的冷凝轻质碳氢化合物，一局部作汽油分馏塔回流，另一局部进入汽油汽提塔，汽提出轻组分后，由塔底得到裂解汽油，送出与脱丁烷塔的釜液混和经冷却后作为裂解汽油产品送出。压缩的关键装置是压缩机。急冷塔顶出来的裂解气入蒸汽透平驱动的五段离心式压缩机压缩至3.658MPa，在第三段和第四段间气体经过一个碱洗水塔，以除去裂解气中的H2S、CO2等酸性气体。脱甲烷、脱乙烷和乙烯精制、脱丙烷和脱丁烷及丙烯精馏的过程均为裂解别离过程。 　　化工一厂的这套装置具有七个明显的特点：一、工艺流程总体格局呈“两头一尾〞；二、工艺技术路线采用管式炉蒸汽裂解、顺序别离流程；三、装置全部采用DCS控制，压缩机采用电子调速器控制；四、改造的裂解炉采用KTI 6万吨/年的GK-V型裂解炉，新建裂解炉为中石化和LUMMUS合作开发的10万吨裂解炉（SL-I型）；五、在世界乙烯工业中首次采用了二元制冷技术和催化精馏技术；六、在裂解气压缩机上采用了注水工艺，在制冷压缩机上采用了干气密封技术；七、在塔器上采用多种高效填料，提高了塔的生产能力和别离效率。 　　在燕山石化的实习中，燕化员工和我们老师的关心与照顾让我们的实习顺利且快乐；技术员师傅毫不保存的指导，让我们的实习生活非常充实，收获无数；同组同学积极的讨论，相互间的支持与配合，互相的体谅关心，让我的实习生活多了一些温暖。虽然，实习只有短短的一天时间，但是在带队老师的精心安排下，我们集中学习了炼油和裂解两个重要过程，同时也对化工原理、膜别离技术的课堂上所学的书本知识有了更加实际的理解，也认识到了书本上所学的知识和实际生产是有差距的。 　　2.   北京金鱼科技股份 　　第二日上午的实习是在坐落于北京通县金鱼公司的生产车间及磺化室内进行的。北京金鱼科技股份成立于2023年。其前身是北京日用化学二厂，目前以生产合成洗涤剂为主，是我国合成洗涤剂行业投产最早、规模最大的厂家之一。 　　在“金鱼〞的生产车间内，最显眼的就是那套从西班牙进口的流水线。据说是1994年前后引进厂内的，在当时算是十分先进的设备了。齐全套流程如下： 　　空瓶→倒置→装瓶→加盖→装箱 　　在这里有些细节值得注意，工作人员说这套装置的产量可达140瓶/分钟，据我实际测试后得到更为准确的结果——146瓶/分。但是装瓶过程的转轮不能调控那么很大程度限制了该厂的进一步开展，不能把握市场规律进行盲目生产是违背经济学理论的。但这套装置还是有很多优点的。比方说它实现了从空瓶到装箱过程中的自动化过程，操作人员只需要在生产线旁观看机器是否运转正常即可。另外每分钟140多瓶的生产效率在国内也算首屈一指。 　　上述局部决定了洗洁精产量的上下，而下面所要说的那么决定了洗洁精质量的好坏。外表活性剂的优劣跟它的磺酸基数量有很大关系，因而磺化就成了关键的步骤。磺化车间内一共进行五步操作：熔硫、气体处理、转化、磺化、中和。熔硫是指将原料硫磺加热到熔点以上，使之熔化；气体加工是与熔硫塔并联的塔釜由冷冻机和空气枯燥器组成的，其中冷冻机是为了让空气得到冷却，枯燥器的作用是除去空气中的水分，防止形成酸雾。当空气和硫磺均已进行过预处理后，就要进行转化了，这是将硫转化为三氧化硫的关键步骤。在此步反响过程中放出大量的热，会被热能回收装置利用，提高了能源利用率。当三氧化硫被制造出来后，就要真正的开始外表活性剂的制备了，磺化是指在烷基苯上接入磺酸基的过程。 　　磺化结束后，外表活性剂的制备工作就已经结束了核心局部的内容，最后要做的是将烷基苯磺酸中和，使之成为离子型外表活性剂，在金鱼厂里用的中和剂是NaOH，因此，最终得到的产物即为烷基苯磺酸钠。 　　通过在北京金鱼科技股份的见习，我们清楚了洗洁精产品的制备，包装的流程。明白了工业生产并不像想象中的那么复杂。但是也发现，国内的企业生产管理中存在的一些问题，员工的精神面貌很懒散，工作态度较为松懈等，这些都严重限制了企业更好、更快的开展。对此，我们应该引以为鉴。 　　1.   北京东陶 　　参观北京东陶公司是在实习的第二天下午。北京东陶成立于1994年，是由北京金隅集团有限责任公司、日本东陶机器株式会社、日本三井物产株式会社共同出资兴办的中日合资企业，注册资本1500万美元，现投资总额超过2800万美元。公司现有员工750多人，占地面积6万平米，主要从事日本“TOTO〞品牌高档卫生洁具的设计、生产及其销售，年产量50万件。 　　通过对东陶公司的参观，我们了解了陶瓷的生产流程和特点。一个成品的出厂需要经过以下步骤： 　　原料处理→调制工序→成型工序→生检、施釉→烧成工序→检查工序→出品 　　陶瓷生产的原料有硬质料和软质料，硬质料是指石头等质地坚硬的物料，软质料包括泥浆等软质地物料。调制工序的关键设备是球磨机，从球磨机送出的泥浆和釉浆的浓度、粘度和粒度都有特定的规格要求，如果在后续检查中不合格，还要送回球磨机中重新粉碎打磨。打磨完成后需要对浆液进行陈腐，除杂，最后按一定比例配制就可以进入成型工序了。成型工序是利用石膏模型成型的过程，将泥浆灌入石膏模具中，再在30℃，湿度50%的条件下使之固化成
