建筑反射隔热涂料 JGT235-2014.pdf

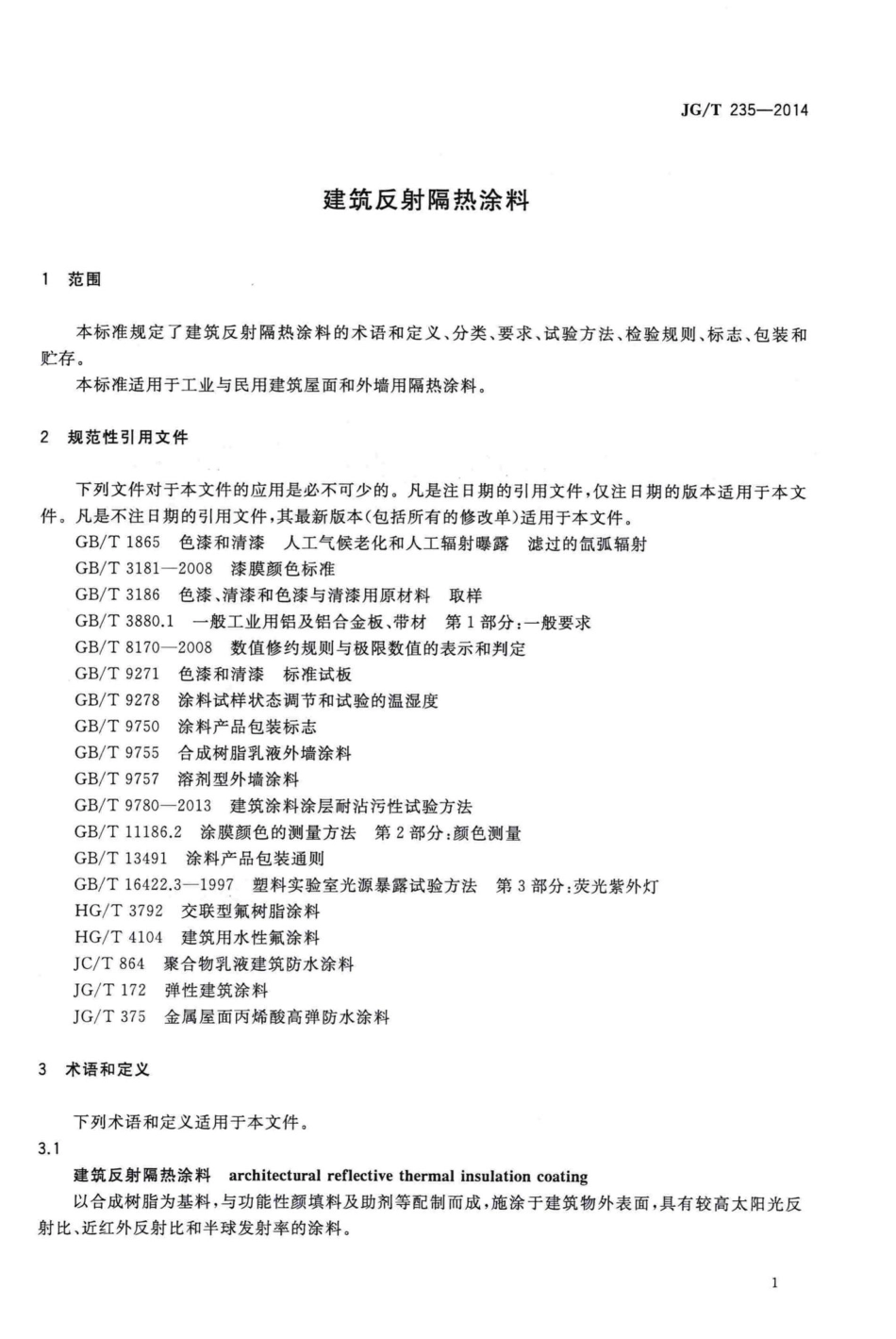

JG/T235-2014建筑反射隔热涂料1范围本标准规定了建筑反射隔热涂料的术语和定义、分类、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于工业与民用建筑屋面和外墙用隔热涂料。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1865色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射GB/T3181一2008漆膜颜色标准GB/T3186色漆、清漆和色漆与清漆用原材料取样GB/T3880.1一般工业用铝及铝合金板、带材第1部分：一般要求GB/T8170一2008数值修约规则与极限数值的表示和判定GB/T9271色漆和清漆标准试板GB/T9278涂料试样状态调节和试验的温湿度GB/T9750涂料产品包装标志GB/T9755合成树脂乳液外墙涂料GB/T9757溶剂型外墙涂料GB/T9780一2013建筑涂料涂层耐沾污性试验方法GB/T11186.2涂膜颜色的测量方法第2部分：颜色测量GB/T13491涂料产品包装通则GB/T16422.3一1997塑料实验室光源暴露试验方法第3部分：荧光紫外灯HG/T3792交联型氟树脂涂料HG/T4104建筑用水性氟涂料JC/T864聚合物乳液建筑防水涂料JG/T172弹性建筑涂料JG/T375金属屋面丙烯酸高弹防水涂料3术语和定义下列术语和定义适用于本文件。3.1建筑反射隔热涂料architectural reflective thermal insulation coating以合成树脂为基料，与功能性颜填料及助剂等配制而成，施涂于建筑物外表面，具有较高太阳光反射比、近红外反射比和半球发射率的涂料。JG/T235-20143.2明度lightness表示物体表面颜色明亮程度的视知觉特性值，以绝对白色和绝对黑色为基准给予分度，以L表示(颜色的三属性之一)。GB/T3181-2008,定义3.143.3太阳光反射比total solar reflectance在300nm2500nm可见光和近红外波段反射与同波段入射的太阳辐射通量的比值。3.4近红外反射比near infrared reflectance在780nm2500nm近红外波段反射与同波段人射的太阳辐射通量的比值。3.5半球发射率hemispherical emittance热辐射体在半球方向上的辐射出射度与处于相同温度的全辐射体（黑体）的辐射出射度的比值。4分类按涂层明度值的高低分为a)低明度反射隔热涂料L40b)中明度反射隔热涂料：40L80;c)高明度反射隔热涂料：L80。5要求5.1产品的反射隔热性能应符合表1的规定。表1反射隔热性能指标序号项低明度中明度高明度太阳光反射比0.250.400.652近红外反射比0.40L值/1000.803半球发射率70.854污染后太阳光反射比变化率15%20%5人工气候老化后太阳光反射比变化率5%该项仅限于三刺激值中的Y531.26(L62.7)的产品。5.2金属屋面使用时，除应符合表1的要求外，还应符合JG/T375的规定；其他屋面使用时，还应符合JC/T864的规定。5.3外墙使用时，除应符合表1的要求外，还应符合GB/T9755、GB/T9757、JG/T172、HG/T3792或HG/T4104等相应产品标准最高等级要求的规定。2JG/T235-20146试验方法6.1取样产品应按GB/T3186的规定进行取样。取样量应根据检验需要确定。6.2试验环境试板状态调节和试验温湿度应符合GB/T9278的规定。6.3试板制备6.3.1样品准备产品未明示稀释比例时，应搅拌均匀后制板。有明示稀释比例时，应按明示稀释比例加水或溶剂搅拌均匀后制板。当明示稀释比例为某一范围时，应取其中间值。6.3.2基材试验基材应符合下列要求：a)试验基材应采用铝合金板；b)铝合金板应符合GB/T3880.1的要求，表面不应有阳极氧化层或着色层；c)铝合金板的表面处理应按照GB/T9271的规定进行。6.3.3试板要求表1的各项检验项目所采用的基材均应符合6.3.2的要求，试板数量各3块，试板尺寸应为100 mm80mmX(0.8 mm1.2mm)。6.3.4试板制备将按6.3.1准备的样品刮涂或喷涂在铝合金板表面，应保证涂膜表面平整，无明显气泡、裂纹等缺陷。溶剂型产品最终干膜厚度不应低于0.10mm,水性产品不应低于0.15mm。试板在6.2规定的条件下养护168h。6.4太阳光反射比和近红外反射比L值的测定应按GB/T11186.2的规定进行；太阳光反射比和近红外反射比的测定应按附录A或附录B的规定进行，仲裁检验时按附录A的规定进行。6.5半球发射率按附录C的规定进行。6.6污染后太阳光反射比变化率按6.4的规定测定初始太阳光反射比，然后按GB/T9780-2013中A法的规定进行5次污染处理，再按6.4的规定测定污染后太阳光反射比。对于需要紫外光照射的涂料，应对养护到期的试板在污染处理前先进行4h紫外光照射。紫外光照射应按GB/T16422.3-1997的规定进行，采用暴露方式1,光源采用UV-A340型灯管。污染后太阳光反射比变化率按式(1)计算：3
