工程用中空玻璃微珠保温隔热材料 JGT517-2017.pdf

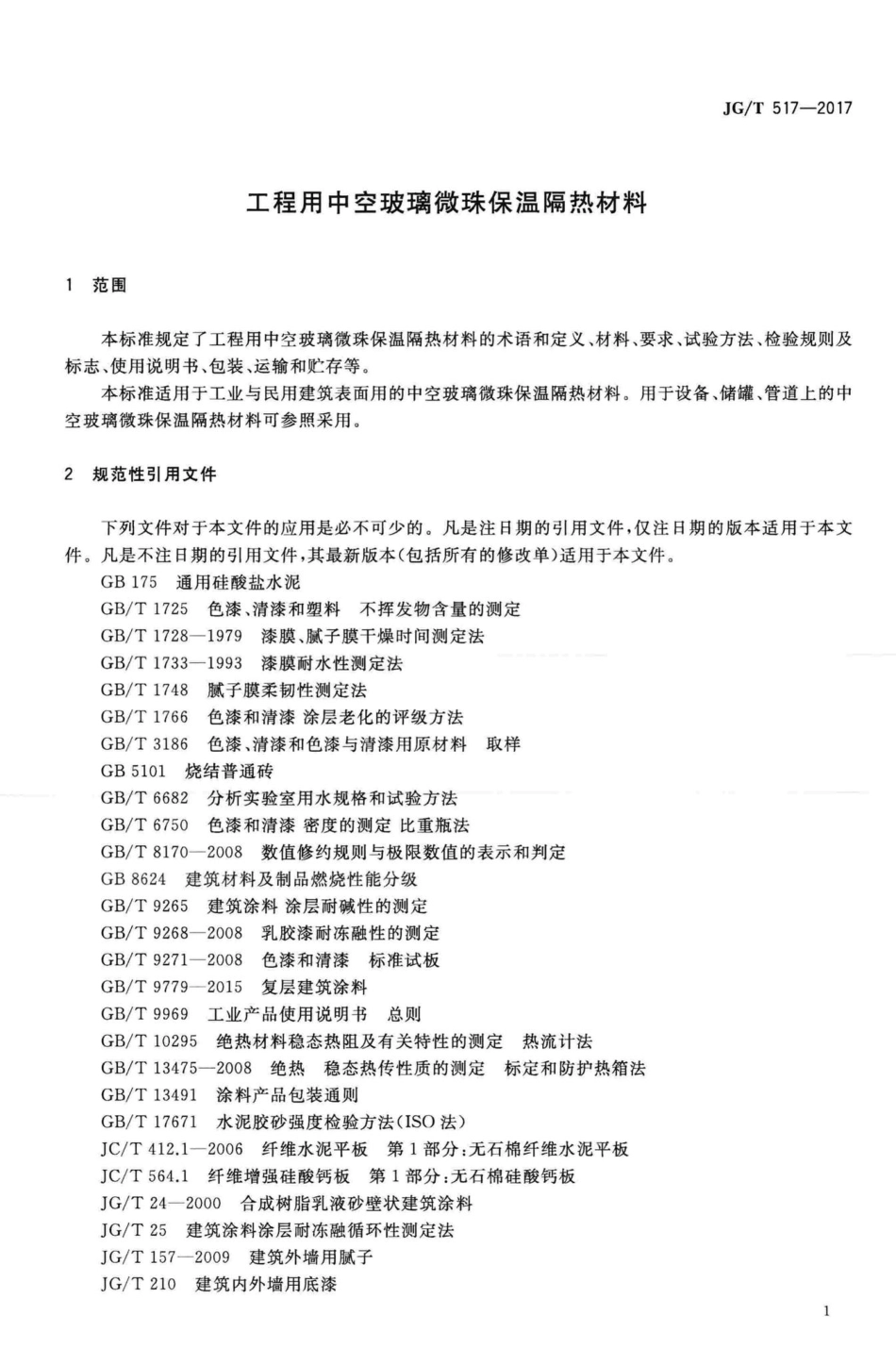

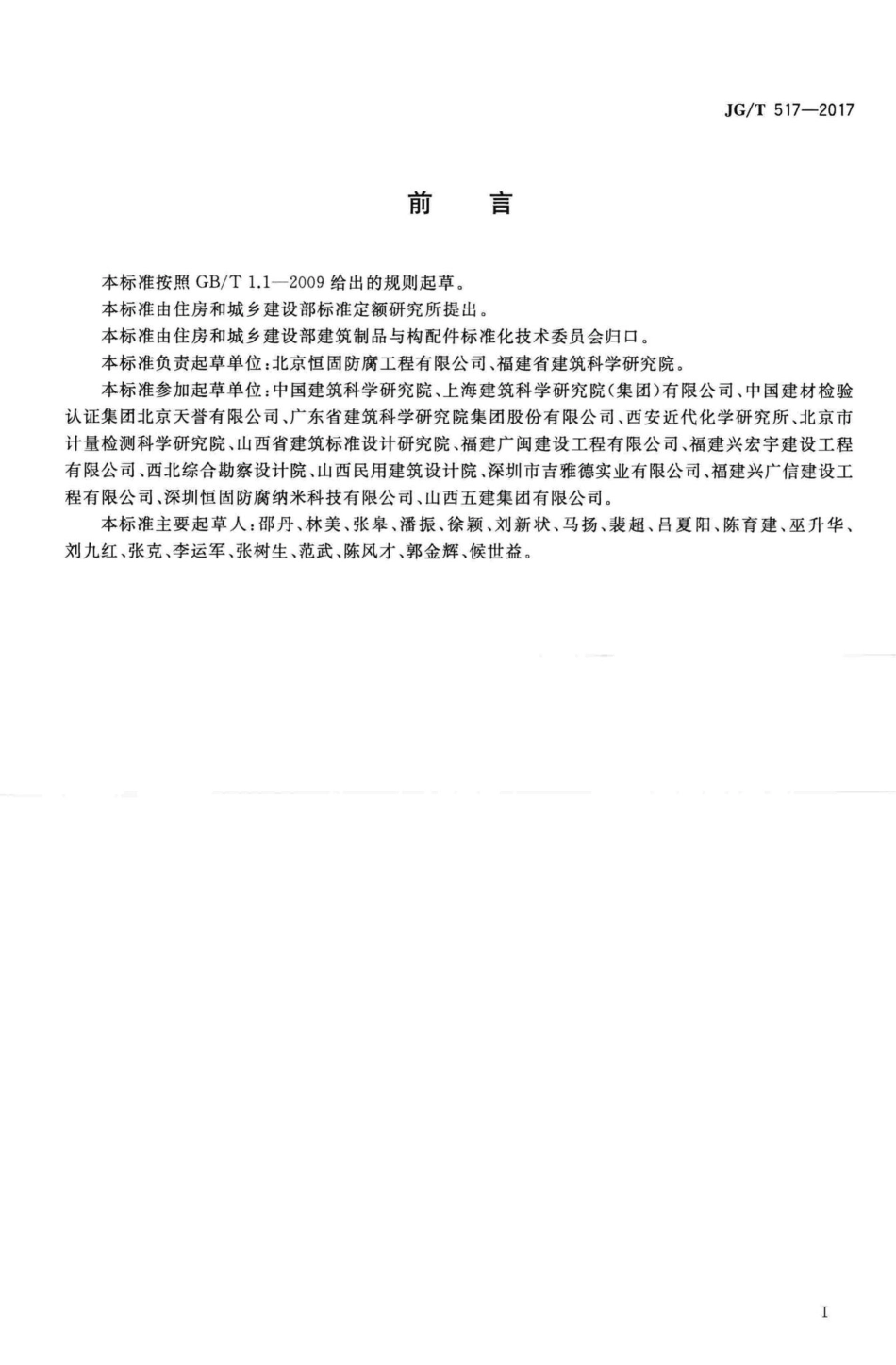

JG/T517-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位：北京恒固防腐工程有限公司、福建省建筑科学研究院。本标准参加起草单位：中国建筑科学研究院、上海建筑科学研究院（集团）有限公司、中国建材检验认证集团北京天誉有限公司、广东省建筑科学研究院集团股份有限公司、西安近代化学研究所、北京市计量检测科学研究院、山西省建筑标准设计研究院、福建广闽建设工程有限公司、福建兴宏宇建设工程有限公司、西北综合勘察设计院、山西民用建筑设计院、深圳市吉雅德实业有限公司、福建兴广信建设工程有限公司、深圳恒固防腐纳米科技有限公司、山西五建集团有限公司。本标准主要起草人：邵丹、林美、张皋、潘振、徐颖、刘新状、马扬、裴超、吕夏阳、陈育建、巫升华、刘九红、张克、李运军、张树生、范武、陈风才、郭金辉、候世益。IJG/T517-2017表1中空玻璃微珠中间层的要求项目指标容器中状态经搅拌易于混合均匀，无结块，呈均匀浆液状态施工性施涂无困难固体含量/%40密度/(g/mL)0.7干燥时间（表干）/h4外观正常初期干燥抗裂性(3h)无裂纹低温稳定性(3次)不变质热贮存稳定性(30d)不变质导热系数/(W/mK)0.0355.4系统材料应符合表2的要求。表2系统材料的要求项目指标耐水性(168h)无异常耐碱性(168h)无异常耐温变性(5次循环)无异常耐冲击性(500g,300mm)无异常热处理(5h)直径50mm无裂纹柔韧性低温处理(2h)直径100mm无裂纹标准状态0.60粘结强度/MPa浸水后0.40燃烧性能/级不低于A(A2)附加热阻/(m2K/W)0.65附加热阻的测定按照附录A规定进行。6试验方法6.1取样按GB/T3186的规定进行取样。取样量应符合6.5中表3的规定。6.2试验环境6.2.1标准试验条件：温度(232)，相对湿度(505)%。6.2.2所有试验样品及试验器具应在标准试验条件下至少放置24h后进行试验。3
