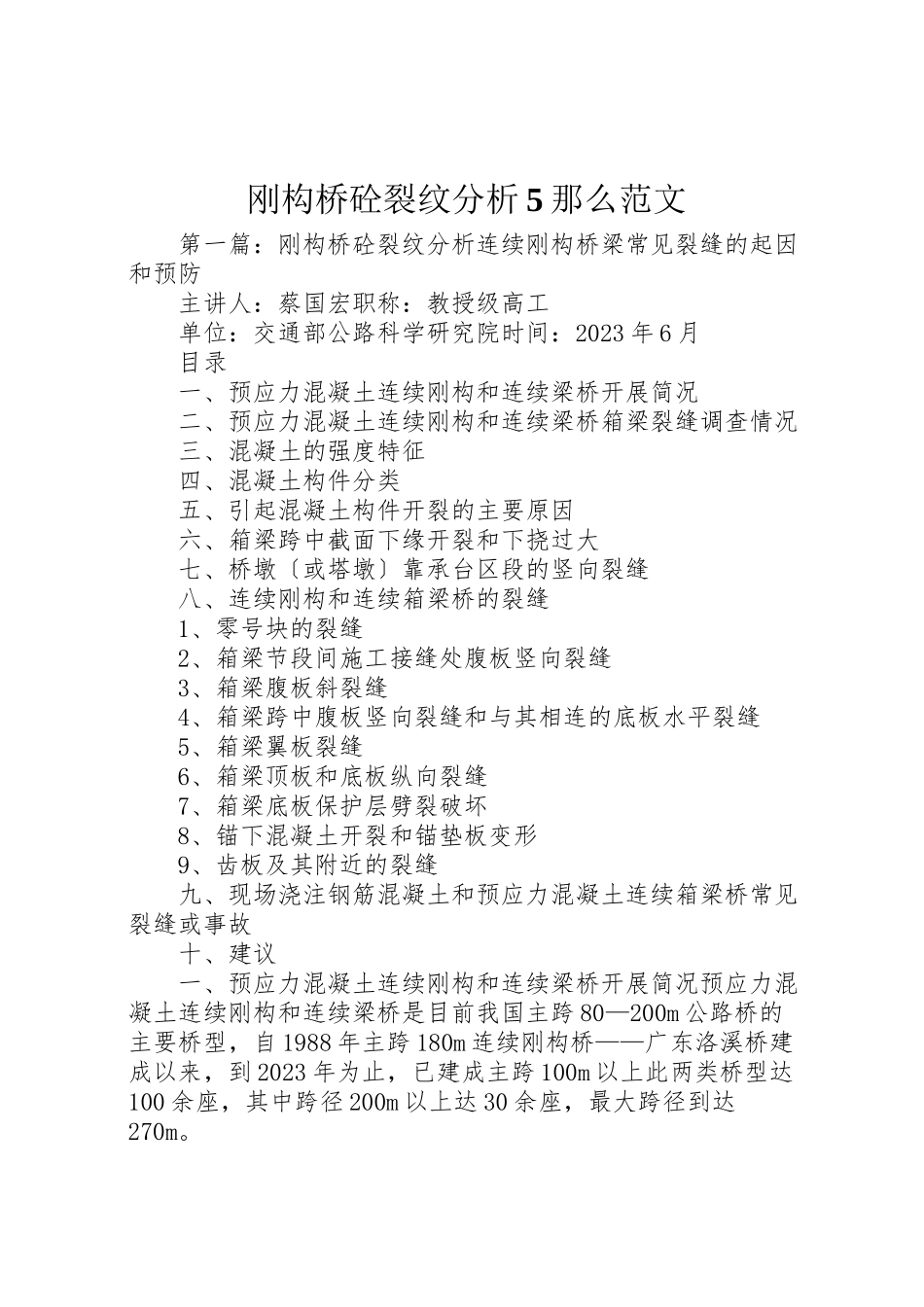

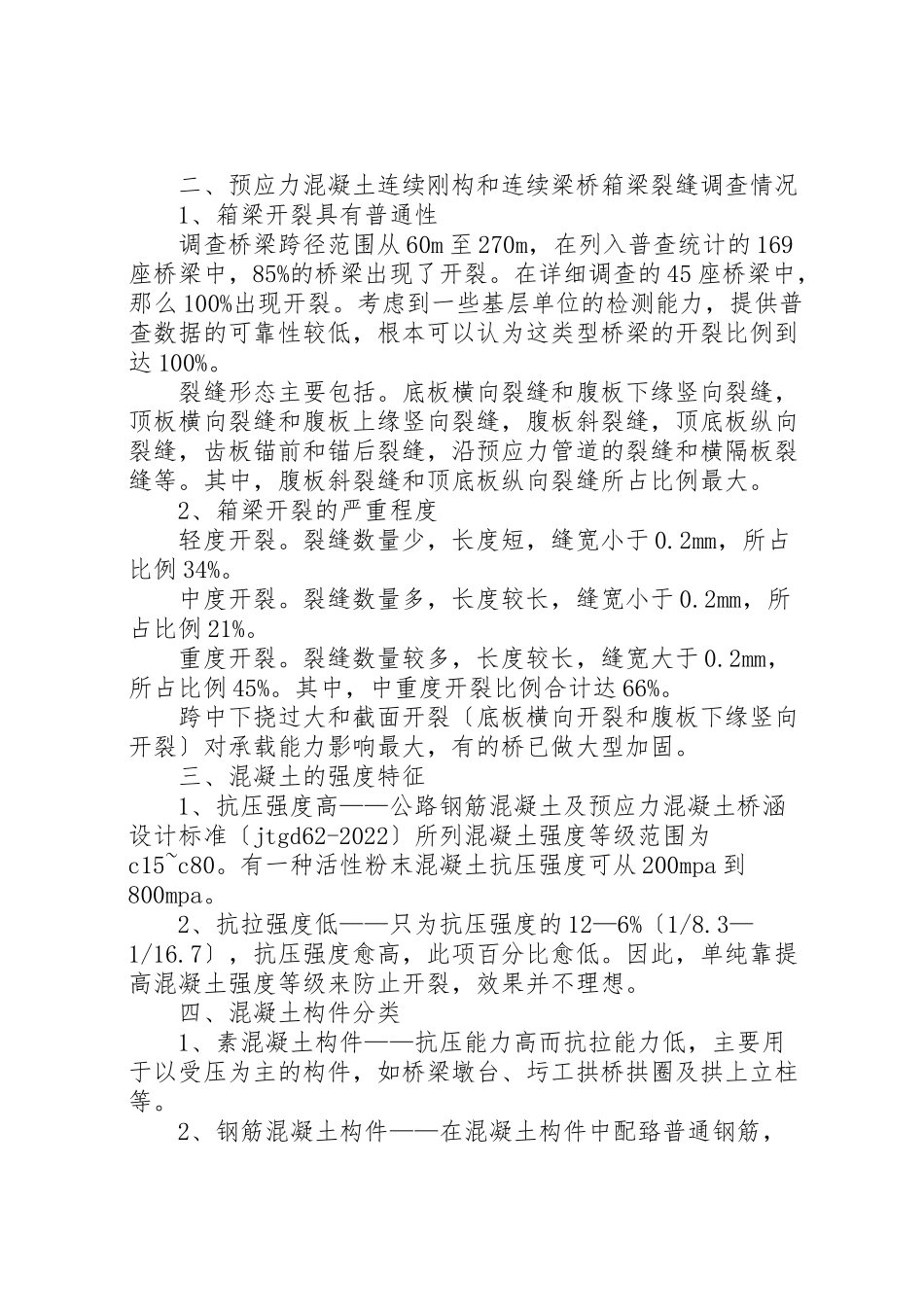

刚构桥砼裂纹分析5那么范文 第一篇：刚构桥砼裂纹分析连续刚构桥梁常见裂缝的起因和预防 主讲人：蔡国宏职称：教授级高工 单位：交通部公路科学研究院时间：2023年6月 目录 一、预应力混凝土连续刚构和连续梁桥开展简况 二、预应力混凝土连续刚构和连续梁桥箱梁裂缝调查情况 三、混凝土的强度特征 四、混凝土构件分类 五、引起混凝土构件开裂的主要原因 六、箱梁跨中截面下缘开裂和下挠过大 七、桥墩〔或塔墩〕靠承台区段的竖向裂缝 八、连续刚构和连续箱梁桥的裂缝 1、零号块的裂缝 2、箱梁节段间施工接缝处腹板竖向裂缝 3、箱梁腹板斜裂缝 4、箱梁跨中腹板竖向裂缝和与其相连的底板水平裂缝 5、箱梁翼板裂缝 6、箱梁顶板和底板纵向裂缝 7、箱梁底板保护层劈裂破坏 8、锚下混凝土开裂和锚垫板变形 9、齿板及其附近的裂缝 九、现场浇注钢筋混凝土和预应力混凝土连续箱梁桥常见裂缝或事故 十、建议 一、预应力混凝土连续刚构和连续梁桥开展简况预应力混凝土连续刚构和连续梁桥是目前我国主跨80—200m公路桥的主要桥型，自1988年主跨180m连续刚构桥——广东洛溪桥建成以来，到2023年为止，已建成主跨100m以上此两类桥型达100余座，其中跨径200m以上达30余座，最大跨径到达270m。 二、预应力混凝土连续刚构和连续梁桥箱梁裂缝调查情况 1、箱梁开裂具有普通性 调查桥梁跨径范围从60m至270m，在列入普查统计的169座桥梁中，85%的桥梁出现了开裂。在详细调查的45座桥梁中，那么100%出现开裂。考虑到一些基层单位的检测能力，提供普查数据的可靠性较低，根本可以认为这类型桥梁的开裂比例到达100%。 裂缝形态主要包括。底板横向裂缝和腹板下缘竖向裂缝，顶板横向裂缝和腹板上缘竖向裂缝，腹板斜裂缝，顶底板纵向裂缝，齿板锚前和锚后裂缝，沿预应力管道的裂缝和横隔板裂缝等。其中，腹板斜裂缝和顶底板纵向裂缝所占比例最大。 2、箱梁开裂的严重程度 轻度开裂。裂缝数量少，长度短，缝宽小于0.2mm，所占比例34%。 中度开裂。裂缝数量多，长度较长，缝宽小于0.2mm，所占比例21%。 重度开裂。裂缝数量较多，长度较长，缝宽大于0.2mm，所占比例45%。其中，中重度开裂比例合计达66%。 跨中下挠过大和截面开裂〔底板横向开裂和腹板下缘竖向开裂〕对承载能力影响最大，有的桥已做大型加固。 三、混凝土的强度特征 1、抗压强度高——公路钢筋混凝土及预应力混凝土桥涵设计标准〔jtgd62-2022〕所列混凝土强度等级范围为c15~c80。有一种活性粉末混凝土抗压强度可从200mpa到800mpa。 2、抗拉强度低——只为抗压强度的12—6%〔1/8.3—1/16.7〕，抗压强度愈高，此项百分比愈低。因此，单纯靠提高混凝土强度等级来防止开裂，效果并不理想。 四、混凝土构件分类 1、素混凝土构件——抗压能力高而抗拉能力低，主要用于以受压为主的构件，如桥梁墩台、圬工拱桥拱圈及拱上立柱等。 2、钢筋混凝土构件——在混凝土构件中配臵普通钢筋，可显著提高其抗弯、抗剪能力。适用于桥梁墩台、塔柱、拱圈及拱上立柱、中小跨径梁式桥和刚架桥等。 由于普通钢筋的弹性模量值为2.0~2.1x105mpa，为混凝土弹性模量的5~9倍，根据协调变形原理，在混凝土开裂前夕，假定其拉应力为2.0mpa，对应的钢筋拉应力仅为10~18mpa，远低于其抗拉强度，只有当混凝土开裂后，钢筋拉应力才会随开裂程度较明显地增长。这说明配臵普通钢筋不能防止裂缝出现，只能在裂缝出现后限制其开展。实验说明，裂缝宽度超过一定数值，不仅构件刚度降低，而且还会因环境因素侵袭而导致钢筋锈蚀，危及耐久性，因而“桥涵标准〞容许普通钢筋混凝土构件在正常使用极限状态下出现裂缝，但对裂缝宽度进行了限制〔i类和ii类环境限值为0.2mm，iii类和iv类环境为0.15mm〕。 3、预应力混凝土构件 1〕全预应力混凝土构件。不允许构件内出现拉应力，因而不容许开裂。 2〕局部预应力混凝土构件： a类构件。容许构件内出现低于“桥涵标准〞抗拉强度设计值的拉应力，但不容许开裂。 b类构件。在i类和ii类环境容许构件内出现小于或等于0.1mm宽度的裂缝。 目前我国高速公路上的桥梁，绝大局部采用a类构件或全预应力构件，有些沿海桥梁明确规定不采用钢筋混凝土构件。 五、引起混凝土构件开裂的主要原因 1、荷载——包括自重、车辆荷载、人群荷载、施工设施荷载、风荷载、地震荷载、流水压力、冰压力、水浮力、土侧压力、预加应力。 2、变形——包括收缩、徐变、水化热、环境温度变化、强迫位移〔如根底或支座变位〕。构件间或同一构件不同部位间的约束作用、支座摩阻作用。据调查资料，工程实践中结构物开裂的原因，由“变形〞因素或以“变形〞为主因素引起的裂缝约占80%，由“荷载〞因素引起的裂缝约占20%。 对于超静定结构，如连续刚构、连续梁、拱、桁架，由“变形〞因素引起的拉应力远超过静定结构，如简支梁。 但过去人们对“变形〞因素的重视程度远不如“荷载〞因素。施工阶段出现的裂缝，更是与“变形〞因素紧密相关。 六、箱梁跨中截面下缘开裂和下挠过大病害 病害现象。跨中底板横向开裂，腹板下缘竖向开裂，两种裂缝连通成u形。 跨中及相当区域出现下挠，挠度随时间增长，有的不能收敛。 病害原因： 1、纵向预应力筋束用量偏少，或有效预应力缺乏； 2、结构弹性挠度大〔这与布束有关〕，相应的徐变挠度也加大； 3、施工超方量大，使上述原因加重； 4、旧桥规对混凝土拉应力限值偏高〔2022年桥规已打75折〕，对温差应力考虑偏低； 5、结构开裂后刚度下降，也会加重下挠； 6、预应力管道压浆不实。改良措施。 1、施工中严格按设计和施工标准要求加足纵向预应力； 2、设计中合理配臵纵向预应力筋束，尽量使恒载作用下箱梁截面处于均匀受压状态。从理论上讲，徐变不引起均匀受压构件产生挠度，只引起纵向变形。适当保持跨中下缘压应力储藏〔3mpa左右〕，有利于防止跨中下缘开裂，并降低徐变挠度； 3、采用收缩和徐变较小的混凝土材料； 4、严格控制施工超方； 5、预应力管道采用真空压浆技术，严格压实； 6、主动控制措施。在跨中区段底板上方布设可调可掉体外预应力筋束系统，当发生预应力损失和下挠后，可通过补张拉予以调控。 七、桥墩〔或塔墩〕靠承台区段的竖向裂缝 开裂现象：一般出现在第 一、二浇注节段，竖向裂缝有一条或多条不符。 开裂原因。承台与桥墩〔或塔柱〕浇筑混凝土的龄期相差较大〔20-30天或更长〕，承台混凝土的收缩先期根本完成，而桥墩〔或塔柱〕混凝土浇注后，其混凝土收缩和水化热降温引起的收缩相互迭加，加上大气降温等因素，形成颇大的收缩量，这种收缩受到承台接触面〔约束面〕的约束，在墩身内产生拉应力，导致开裂，称为“基岩约束效应〞。 从理论上讲，最大的约束应力在约束边即桥墩与承台交接处，但通常竖向裂缝下端距约束边尚有一点距离，逐渐向上开展。这是因为桥墩混凝土在约束边处受到承台的“嵌固〞作用，推迟或限制该处开裂，这种现象称为“模箍作用〞。防裂措施： 1、降低桥墩混凝土的收缩值和水化热值，配制低收缩、低水化热混凝土。一般采用降低水泥用量、掺加粉煤灰和精矿粉来实现。 2、最大限度降低桥墩混凝土与承台混凝土的龄期差。要求承台浇注完成后3-5天即浇注桥墩，已有成功实例。 八、连续刚构和连续箱梁桥的裂缝 1、零号块的裂缝 开裂现象。零号块高度大、体积大，一般分二次或屡次浇注，其腹板上半段和顶板是最后浇注的，拆模时可在腹板上半段发现竖向裂缝，在顶板发现与之对应的水平缝。有的零号块还在底板和横隔板门洞附近出现裂缝。 开裂原因。零号块分二次或屡次浇注，第一次浇注的混凝土已完成大局部收缩并降温，第二次浇注的混凝土的收缩和水化热降温引起的收缩，会受到第一层已浇混凝土的约束，因而开裂。其原因和承台上方桥墩开裂类似，称为“基岩约束效应〞。 预防措施： 〔1〕采用低收缩低水化热混凝土。下大力改良配方，降低水泥用量，掺加粉煤灰和矿粉等。 〔2〕尽可能采用连续一次浇注，万一不得不采用二次浇注，也要尽可能缩短两次浇注的间隔时间。 〔3〕加强养护。 〔4〕采用冷却水管控制水化热温度。 2、箱梁节段间施工接缝处腹板竖向裂缝 开裂现象：竖向裂缝处于两施工节段之间，严重的缝宽1-2mm甚至更宽。开裂原因：〔1〕悬臂浇注移动支架的整体刚度不够，浇注过程中变形大，吊带调节不灵；〔2〕混凝土浇注程序不对：先浇注后端〔紧靠前一浇注节段〕，然后逐步向前端浇注，前端的荷载引起悬臂支架变形，导致后端混凝土裂开。 预防措施。〔1〕支架必须具备足够刚度和强度，必须采用相当于实际荷载的荷载预压，除强度满足需要外，其最大挠度应小于或等于2.0cm。〔2〕支架吊带应便于调节，当发现前端挠度较大时，可给予调回。精轧螺纹钢容易产生脆性破坏，是施工中的不平安因素。〔3〕采用正确的混凝土浇注顺序，即先浇注前端，从前到后逐步浇注，当全节段混凝土接近浇完时，才浇注节段接缝处混凝土。〔4〕万一施工中出现节缝开裂现象，必须向上级报告，停下来寻找原因，拟定整改措施，而不应隐瞒实情，用水泥砂浆一抹了之。 3、箱梁腹板斜裂缝 开裂现象。主跨和边跨都会出现，多发生在跨径1/4至端部范围，也有与水平缝相连开展到接近跨中的，一般呈25~50度倾斜。 开裂原因：腹板内实际主拉应力超过混凝土极限拉应力。〔1〕设计方面原因：主拉应力计算值未考虑三维受力模式，低于实际主拉应力。按三维受力模式计算，箱梁自重、活载及其偏载、箱体内外温差、顶板横向预应力张拉和底板纵向预应力张拉，都会增加腹板拉应力，使腹板内侧主拉应力大于外侧〔这与腹板内侧主拉应力缝多于外侧的实际情况吻合〕。上述应力的组合，可增加拉应力值2mpa以上，对竖向预应力做大幅度抵销。旧标准对温差应力估计缺乏也是计算主拉应力偏小的原因。主拉应力容许值取用偏高〔85年“桥规〞所定混凝土轴心抗拉强度设计值偏高，c50为2.45mpa；2022年“桥规〞改为1.83mpa〕；腹板设计过薄。 〔2〕施工方面原因。竖向预应力张拉缺乏；竖向预应力钢筋管道压浆不密实；竖向预应力筋锚头锈蚀；腹板节段间裂缝使断面削弱导致主拉应力值等急剧增加；锚垫板不平整，导致预应力损失大。 改良措施。适当增加腹板厚度，如将跨中区段腹板厚度由40cm改为50cm，将根部区段由60cm改为50cm。采用三维受力模式计算主拉应力。张拉竖向预应力采用测力扳手，严格控制张拉到位，采用二次张拉，防止预应力损失，对预应力管道采用真空压浆技术，严格监控饱满度，封锚前认真清理锚头槽孔，最好能涂抹阻锈剂，并采用低收缩混凝土浇注密实。二次张拉钢绞线体系对锚垫板的不平整有较好的适应性，有可能减少预应力损失。 4、箱梁跨中腹板竖向裂缝和与其相连的底板水平裂缝开裂现
