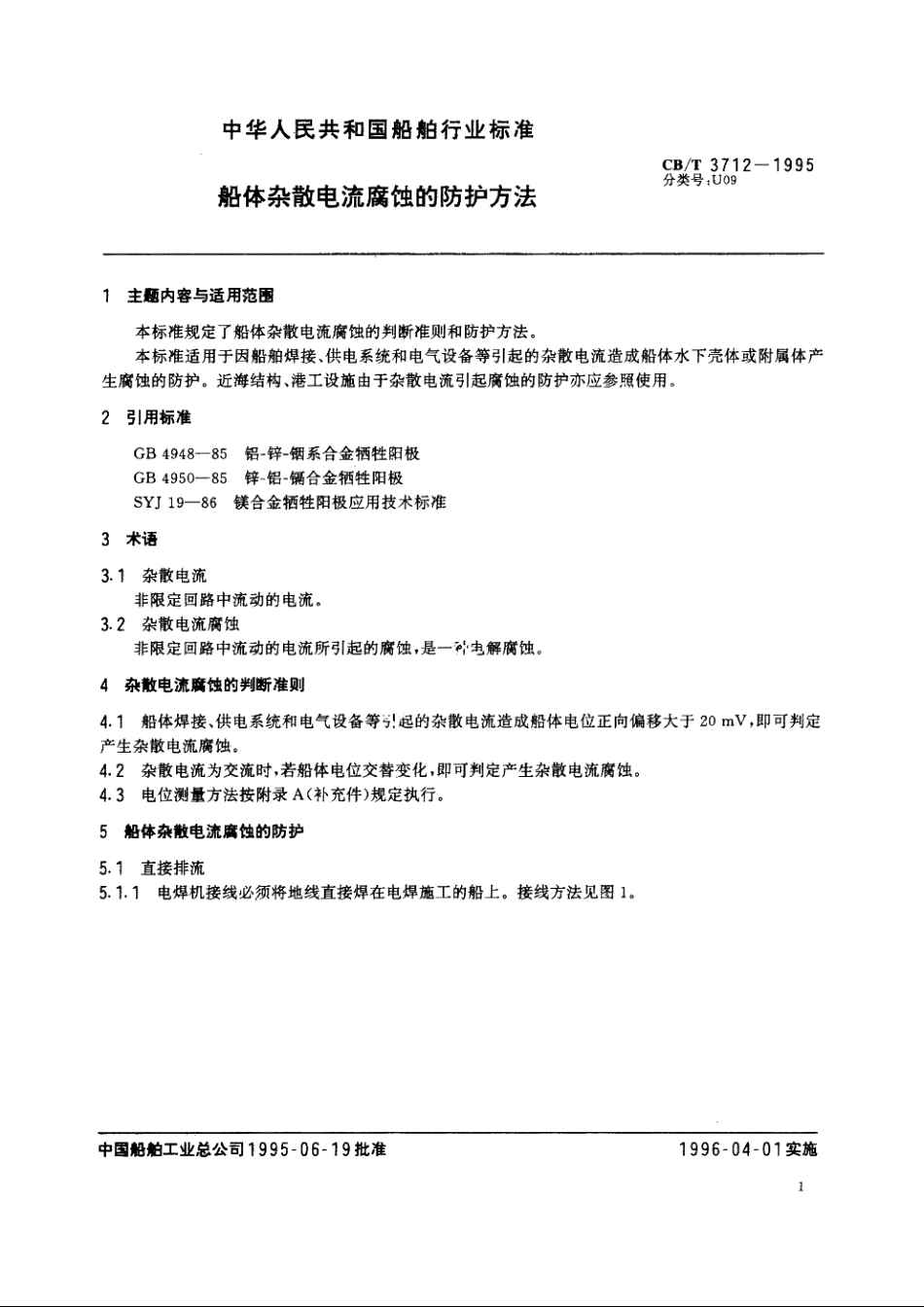

中华人民共和国船舶行业标准CB/T3712-1995分类号U09船体杂散电流腐蚀的防护方法1主题内容与适用范围本标准规定了船体杂散电流腐蚀的判断准则和防护方法。本标准适用于因船舶焊接、供电系统和电气设备等引起的杂散电流造成船体水下壳体或附属体产生腐蚀的防护。近海结构、港工设施由于杂散电流引起腐蚀的防护亦应参照使用。2引用标准GB4948一85铝-锌-铟系合金栖牲阳极GB4950一85锌-铝-镉合金牺牲阳极SY】19一86镁合金牺牲阳极应用技术标准3术语3.1杂散电流非限定回路中流动的电流。3.2杂散电流腐蚀非限定回路中流动的电流所引起的腐蚀，是一醉电解腐蚀。4杂散电流腐蚀的判断准则4.1船体焊接、供电系统和电气设备等！起的杂散电流造成船体电位正向偏移大于20mV,即可判定产生杂散电流腐蚀。4.2杂散电流为交流时，若船体电位交替变化，即可判定产生杂散电流腐蚀。4.3电位测量方法按附录A(补充件)规定执行。5船体杂散电流麻蚀的防护5.1直接排流5.1.1电焊机接线必须将地线直接焊在电焊施工的船上。接线方法见图1。中国船帕工业总公司1995-06-19批准1996-04-01实施1CB/T3712-1995附录A船体电位测量方法(补充件)A1测量仪器A1.1测量直流杂散电流采用输入阻抗大于10Mn,精度为0.001以上的数字电压表。A1.2测量交流杂散电流采用对消式电位差计。A1.3手提式铜/饱和硫酸铜参比电极。A2船体电位测量A2.1按图A1测量船体电位。图A1船体电位测量示意图1一参比电极：2一数字电压表，3一船体：4一海水A2.2船体电位测量点应均匀分布在船体两舷，每舷36点。附加说明：本标准由全国海洋船标准化技术委员会船用材料应用工艺分技术委员会提出。本标准由中国船舶工业总公司第七研究院第七二五研究所归口。本标准由中国船舶工业总公司第七研究院第七二五研究所、中国人民解放军4808厂、中国船舶工业总公司大连造船厂负责起草。本标准主要起草人侯佩成、吴建华、孙明先、王在民、樊雷、朱云龙、陈光章、温秀作。
