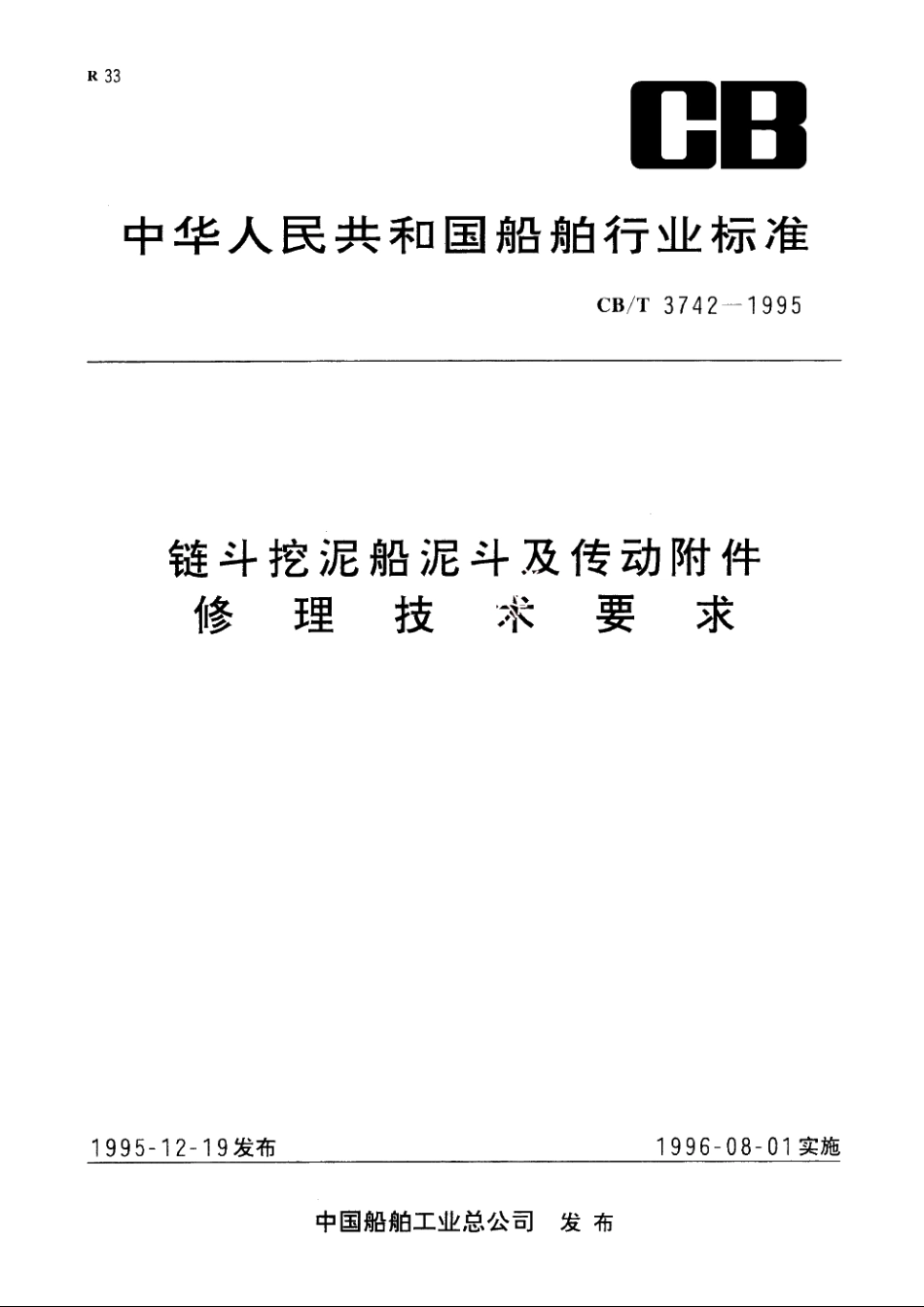

R33CB中华人民共和国船舶行业标准CB/T3742-1995链斗挖泥船泥斗及传动附件修理技求要求1995-12-19发布1996-08-01实施中国船舶工业总公司发布CB/T3742-1995焊接泥斗斗体和斗唇用ZG310-570、ZGMn13-2,斗板用Q235-A、Q255-A。3.1.2.2热处理要求如下：a.铸件应经退火处理：b.以ZGMn13-2制成的斗唇应水韧处理，其硬度为HB179229。3.1.2.3铸件不允许有裂缝、缩孔、疏松及其他影响质量的缺陷，但允许在不降低强度情况下，对缺陷进行修补。泥斗表面存在的缺陷不得超过表1规定。表1缺陷部位允许存在的缺陷加工表面的单个孔眼直径小于8mm,深度不超过5mm,孔眼离边缘不小于泥斗斗体加工面30mm,且每个加工面的孔眼数不超过4个，其孔距不小于50mm单个孔眼直径不超过10mm,深度不超过壁厚的1/4，孔眼离边缘不小于30mm,泥斗斗体非加工面且每个面上孔眼数不超过8个，其孔距不小于50mm单个孔眼直径不超过4mm,深度不超过1.5mm,孔眼离边缘不小于30mm,且总斗唇数不超过10个，其孔距不小于8)mm3.1.2.4焊接泥斗，其焊缝处不允许有裂缝、气孔、夹渣及未焊满等缺陷。3.1.2.5泥斗前后两销孔中心距偏差，每1m长不超过士0.6mm,平行度每1m不超过1mm。3.1.2.6无连接板的泥斗左右销孔加工后其同轴度不超过tn.10mm。3.1.2.7泥斗销孔中心至底部滑动工作面的距离应一样，浅误差每100mm应不超过士1mm。3.1.2.8泥斗的加工精度及表面粗糙度如图1所示。12.图1泥斗3.2连接板3.2.1修理要求连接板底部滑动工作面的修理按3.1.1进行。3.2.2换新要求3.2.2.1材料：ZG230-450、ZG270-500、35、40,Q255-A.3.2.2.2铸件不允许有裂纹、缩孔、疏松及其他影响质量的缺陷，但允许在不降低强度的情况下，对缺陷进行修补。连接板表面存在的缺陷不得超过表2的规定。2CB/T3742一1995其余912.5图3加工的斗销3.4斗销村套新制斗销衬套按下述要求进行。3.4.1材料：ZGMn13-2。3.4.2采用ZGMn13-2锻造的斗销衬套应水韧处理，其硬度为HB179229。3.4.3锻打的斗销村套，其厚度不均匀不得超过0.50mm,宽度偏差可小于设计宽度的1.5%。3.4.4有开口的斗销村套其开口斜度为1：100，开口宽度应符合表3规定。表3mm孔径25-50507575100开口尺寸366-89113.5泥斗滚简新制泥斗滚简按下述要求进行。3.5.1材料：滚简用HT150、HT200、230-450、ZG270-500:滚简轴用30、35、45。3.5.2铸件表面不允许有裂纹、缩孔、疏松等缺陷。3.5.3滚筒轴各轴颈加工后应同心，其同轴度应不超过0.05mm。3.5.4滚简轴各轴颈和滚简内孔及滚筒内外圆加工后，其圆度和圆柱度不得超过直径公差之半。3.5.5滚简外圆表面对孔中心线的全跳动应不得超过0.30mm。3.5.6滚筒轴瓦的内外圆应同心，其同轴度应不超过0.05mm。3.5.7滚筒的加工精度及表面粗糙度如图4所示。其余6，9.2h12图4滚简1-一滚简；2一滚简中间套；3一滚简轴：4一滚简衬套4
