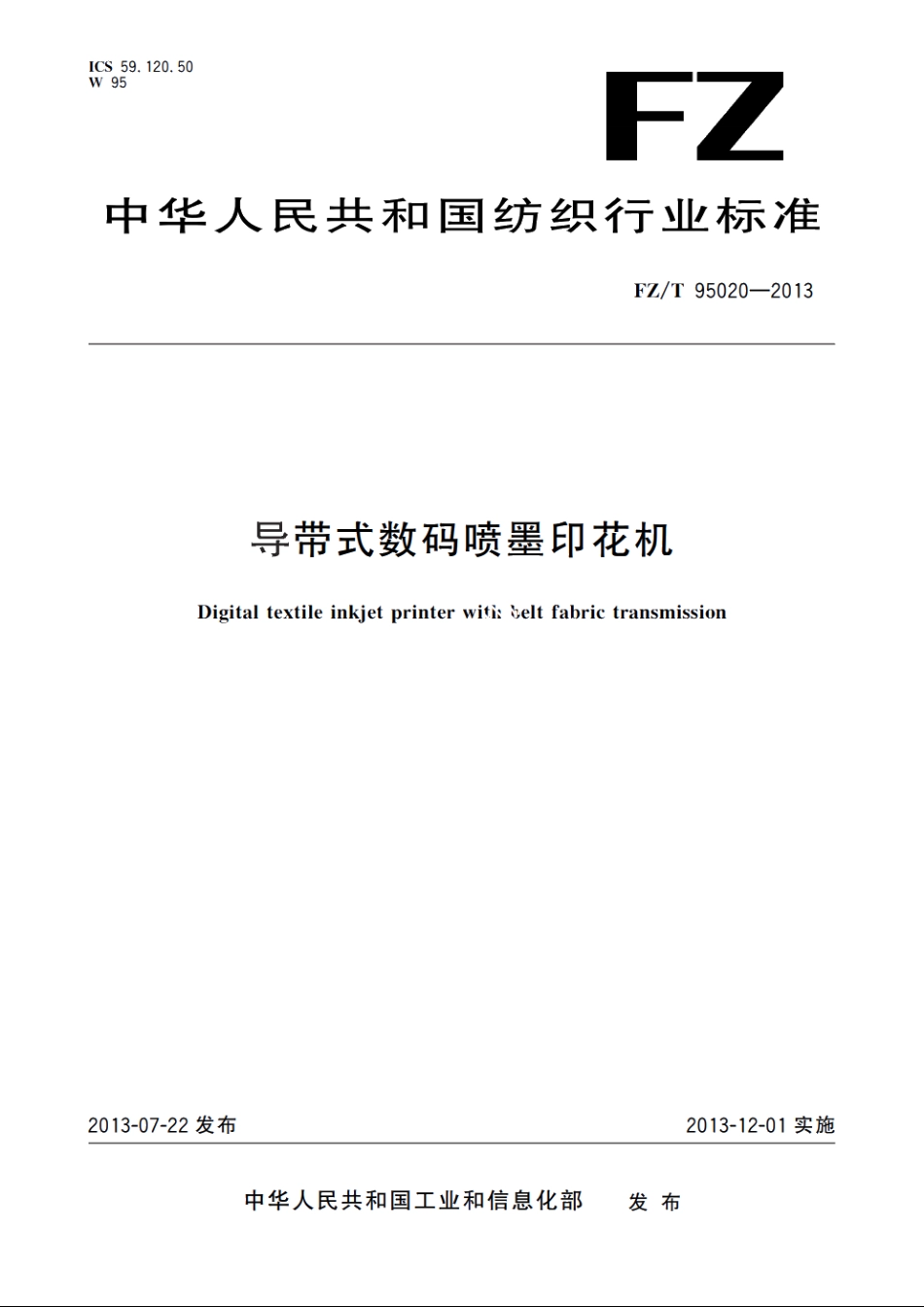

导带式数码喷墨印花机 FZT 95020-2013.pdf

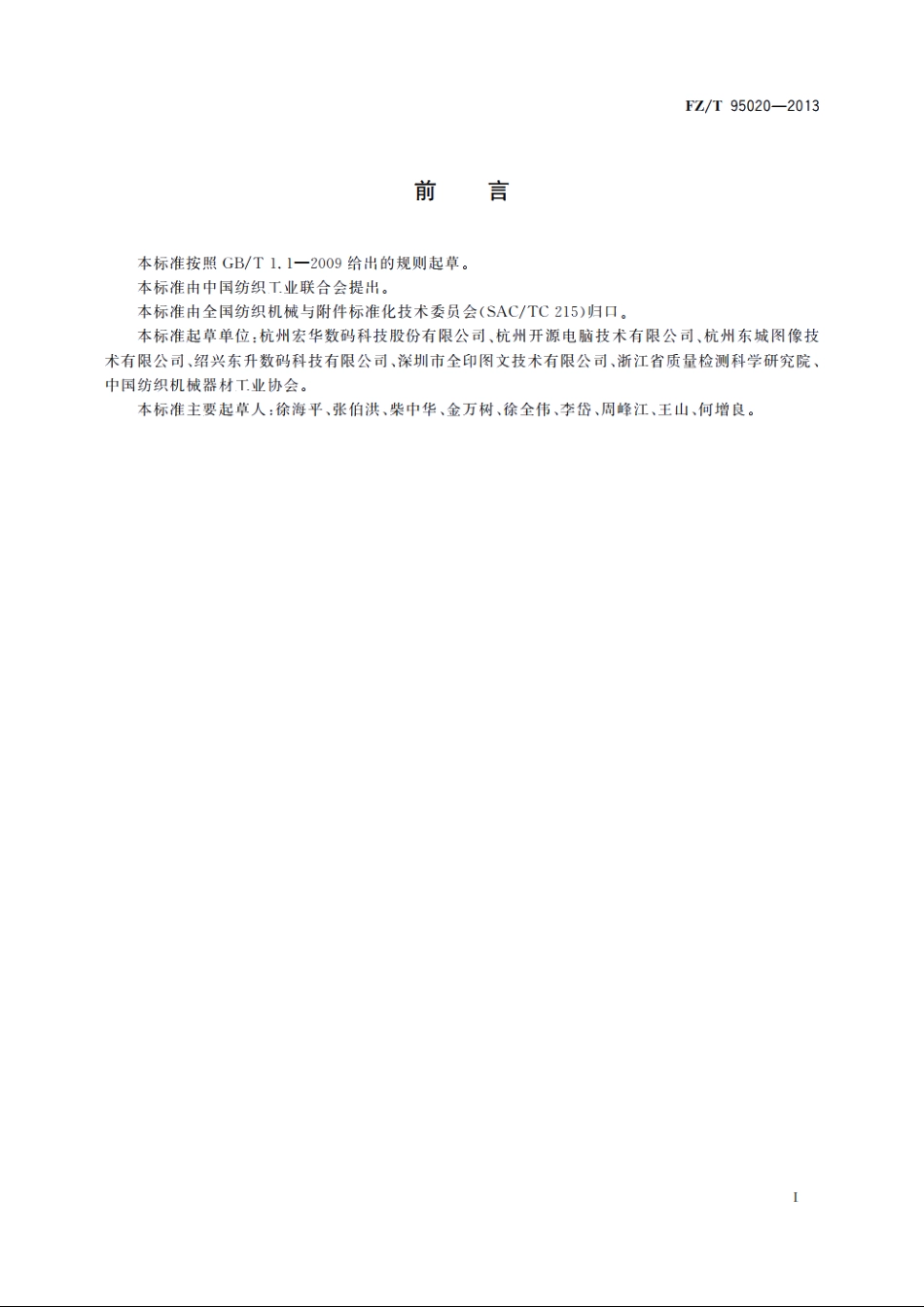

FZ/T95020-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本标准起草单位：杭州宏华数码科技股份有限公司、杭州开源电脑技术有限公司、杭州东城图像技术有限公司、绍兴东升数码科技有限公司、深圳市全印图文技术有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。本标准主要起草人：徐海平、张伯洪、柴中华、金万树、徐全伟、李岱、周峰江、王山、何增良。F7/T95020-2013表1项目基本参数公称宽度/mm1600-3600最大喷印宽度/mm公称宽度一100分辨率/dpi300喷头工作而与导带表面距离/mm0一30可调工作喷印速度/(m2/小h)254要求4.1外观4.1,1机器的外表面不应有明显的凹痕、划伤、裂缝、变形和污染：镀覆层应均匀，不应有起泡、龟裂、脱落、磨损和其他机械损伤：金属零部件不应有锈蚀和损伤。4.1.2机器的涂装应符合FZ/T90074的规定。4.1.3电线、管路的外露部分应排列整齐，安装牢固。4.2主要零部件4.2.1导带外表面应平整、光洁，不应有气孔、划伤杂演等缺陷。4.2.2导带外表面应耐磨、耐腐蚀、耐油、耐清洗：内表面应有拒水性能。4.2.3导带接缝处应平整、牢周，不应有裂文及凹凸现象。4.2.4与介质接触的零部件不应有勾丝、立毛等现象。4.2.5与介质接触的导辊及压辊的表面材料应用不锈钢材料或表面经涂、镀处理的材料制造。4.2.6各导辊的表面粗糙度Ra3.2m。4.2.7主动辊、从动辊和压银圆跳动应符合GB/T1184的8级公差要求。4.3整机4.3.1机器运行应平稳，无异常声响。4,3.2机器各机构、操作开关及按键应准确、灵敏、方便、可靠。4.3.3机器应有喷头清洗、保湿功能。4.3.4机器应有介质烘燥功能。4.3.5机器应有导带纠偏功能，导带跑偏量2mm。4.3.6机器空运转时，2次连续工作24h无故障。4.3.7喷印过程中导带不应有明显的抖动现象。4.3.8供墨系统应流畅、稳定；系统连续工作7h,累计T作20h,不应有漏墨现象。4.3.9导带经水洗、干燥后，表面不应存有墨水及残留水分。4.3.10喷头.工作面和导带T作面距离偏差0.50mm。4.3.11噪声：整机噪声（发射声压级）80dB(A)。4,3.12功率消耗：电机功率消耗装机功率的80%。
