链斗挖泥船斗桥修理技术要求 CBT 3741-1995 挖泥船 修理 技术 要求 3741 1995

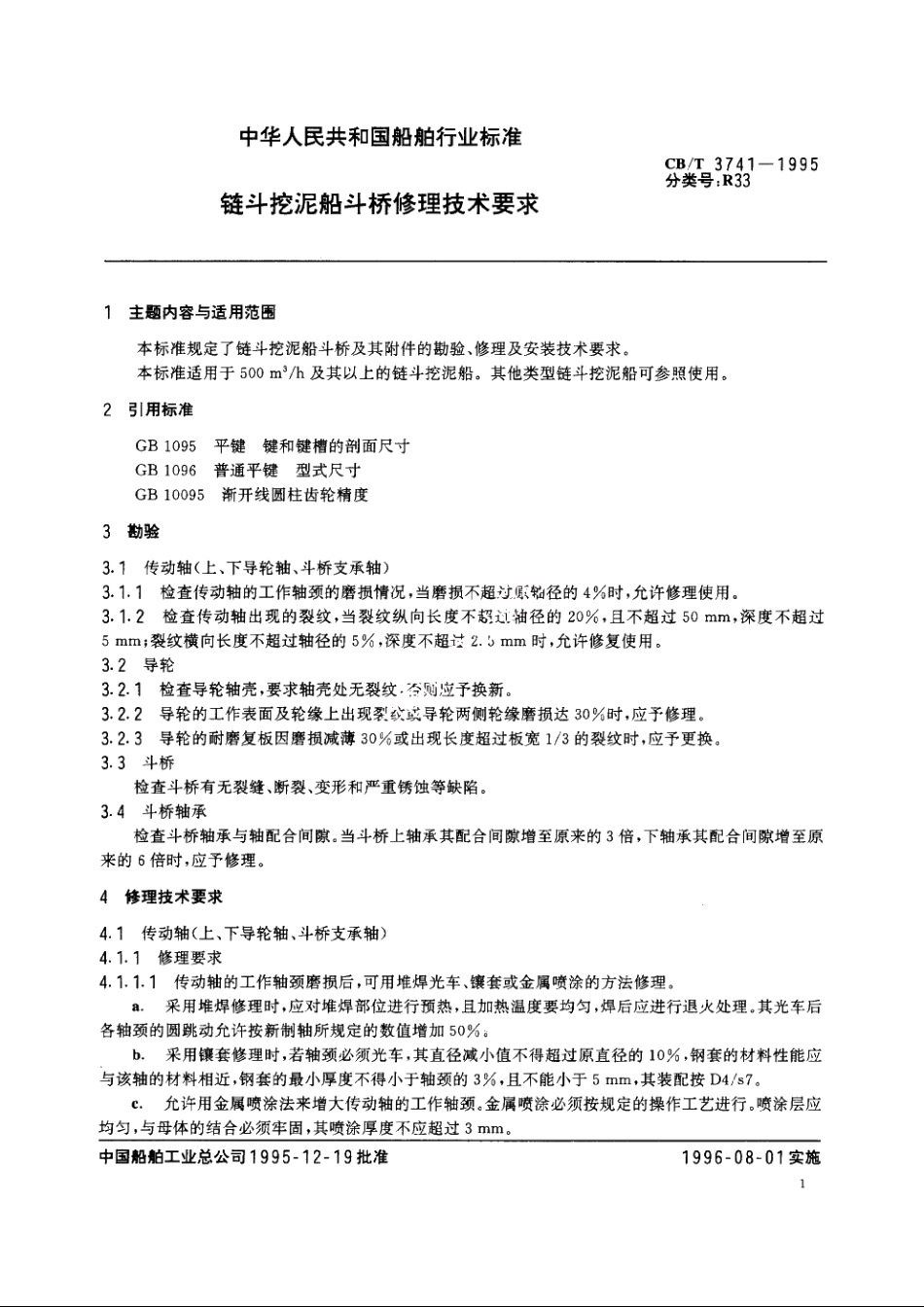

中华人民共和国船舶行业标准CB/T3741-1995分类号:R33链斗挖泥船斗桥修理技术要求1主题内容与适用范围本标准规定了链斗挖泥船斗桥及其附件的勘验、修理及安装技术要求。本标准适用于500m3h及其以上的链斗挖泥船。其他类型链斗挖泥船可参照使用。2引用标准GB1095平键键和键槽的剖面尺寸GB1096普通平键型式尺寸GB10095渐开线圆柱齿轮精度3勘验3.1传动轴(上、下导轮轴、斗桥支承轴)3.1.1检查传动轴的工作轴颈的磨损情况,当磨损不超过原轴径的4%时,允许修理使用。3.1.2检查传动轴出现的裂纹,当裂纹纵向长度不超江袖径的20%,且不超过50mm,深度不超过5mm;裂纹横向长度不超过轴径的5%,深度不超过2.3mm时,允许修复使用。3.2导轮3.2.1检查导轮轴壳,要求轴壳处无裂纹,否则应予换新。3.2.2导轮的工作表面及轮缘上出现裂纹球导轮两侧轮缘磨损达30%时,应予修理。3.2.3导轮的耐磨复板因磨损减薄30%或出现长度超过板宽1/3的裂纹时,应予更换。3.3斗桥检查斗桥有无裂缝、断裂、变形和严重锈蚀等缺陷。3.4斗桥轴承检查斗桥轴承与轴配合间隙。当斗桥上轴承其配合间隙增至原来的3倍,下轴承其配合间隙增至原来的6倍时,应予修理。4修理技术要求4.1传动轴(上、下导轮轴、斗桥支承轴)4.1.1修理要求4.1.1.1传动轴的工作轴颈磨损后,可用堆焊光车、镶套或金属喷涂的方法修理。a,采用堆焊修理时,应对堆焊部位进行预热,且加热温度要均匀,焊后应进行退火处理。其光车后各轴颈的圆跳动允许按新制轴所规定的数值增加50%:b.采用镶套修理时,若轴颈必须光车,其直径减小值不得超过原直径的10%,钢套的材料性能应与该轴的材料相近,钢套的最小厚度不得小于轴颈的3%,且不能小于5mm,其装配按D4/s7。,允许用金属喷涂法来增大传动轴的工作轴颈。金属喷涂必须按规定的操作工艺进行喷涂层应均匀,与母体的结合必须牢固,其喷涂厚度不应超过3mm。中国船舶工业总公司1995-12-19批准1996-08-01实施
