道路交通信号控制机与车辆检测器间的通信协议 GAT 920-2010.pdf

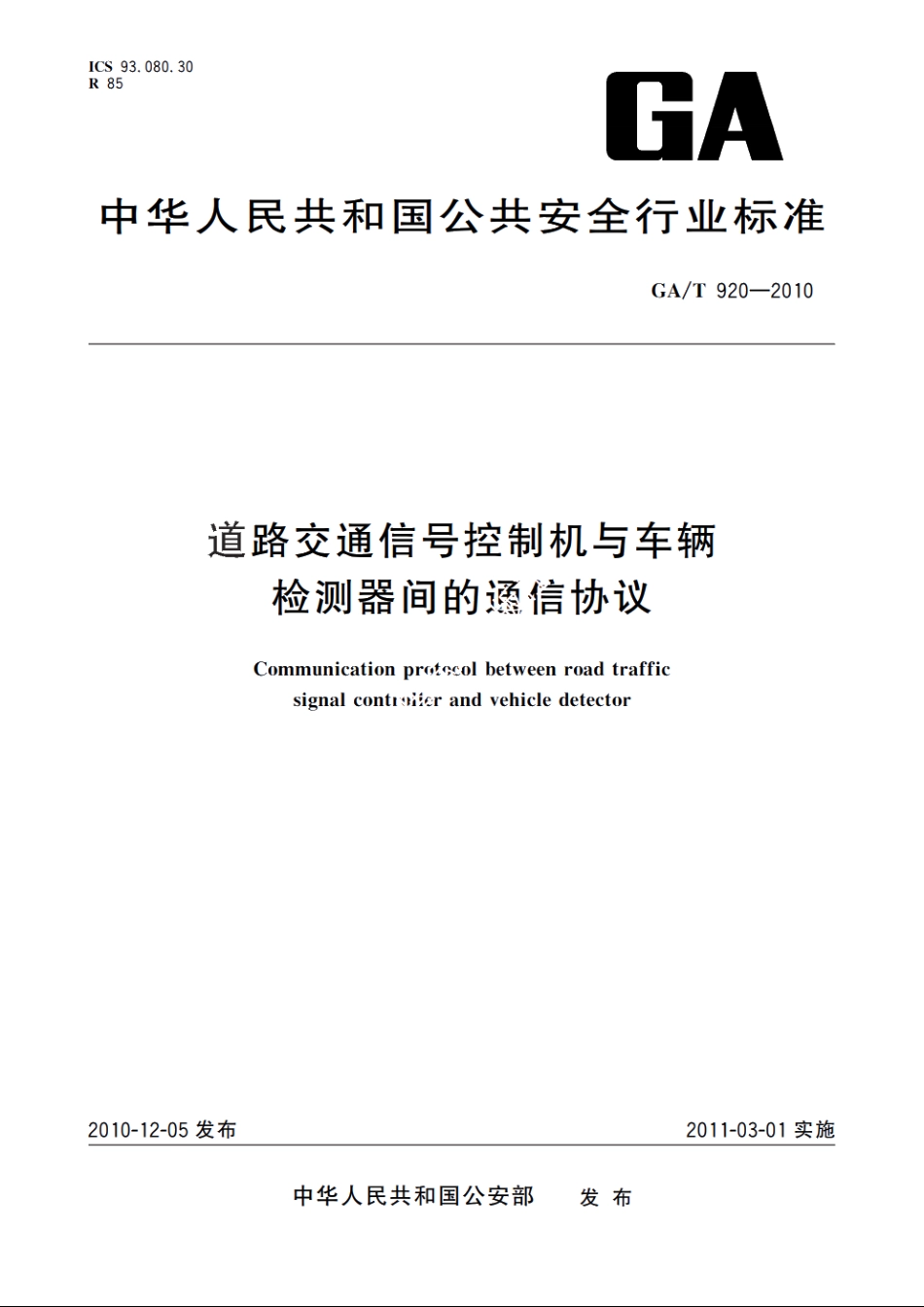

ICS93.080.30R85GA中华人民共和国公共安全行业标准GA/T920-2010道路交通信号控制机与车辆检测器间的通信协议Communication protccol between road trafficsignal contrer and vehicle detector2010-12-05发布2011-03-01实施中华人民共和国公安部发布GA/T920-20103.6车头时距time headway同一车道上行驶的车辆队列中，相邻两辆车辆车头部分通过某一断面的时间间隔。4物理层接口的要求4.1接口形式物理层接口应选择RS232C数据终端设备接口和（或）以太网接口。4.2RS232C数据终端设备接口4.2.1字节结构字节由一个起始位，八个数据位，一个结束位组成，无校验位。4.2.2信号组成设备接口提供的信号应包括：a)逻辑地(Logic Ground);b)数据发送(Transmit Data);c)数据接收(Receive Data)。4.2.3波特率有效通信波特率应包括9600bit/s、19200bi,s。4.3以太网接口以太网接口应符合IEEE802.2/3。5数据帧5.1帧结构数据帧由帧开始、数据表、校验码和帧结束组成，其封装格式见图1。数据表0X7D0X7E顿开始校验码帧结束0X7E0X7D0X5D0X7D0X5E?0X7E图1数据帧封装格式5.2校验码和帧开始、帧结束校验码和顿开始、顿结束应符合下列要求：
